gle/SCB-100 - RS232 to CANBus converter

gle/SCB-100, di GreenLake-Engineering, è un modulo per conversione di protocollo da RS232 a CANBus; a differenza di molte altre soluzioni commerciali questa unità opera in modo stand-alone senza la necessità di essere collegato e gestito da un PC.
È utile per il collegamento di sensori e/o dispositivi di misura dotati di interfaccia seriale d’uscita di tipo RS232 (opzionalmente RS422) a CANbus o a sistemi di acquisizione dotati di interfaccia CAN monitoring.
Realizzato in un piccolo e robusto contenitore di alluminio di tipo EMI shielded, dispone di elevato range di temperatura operativa e di un ampio range di alimentazione in DC che lo rendono adatto ad impieghi mobili ed in ambienti estremi.
Supporta il protocollo standard 2.0A e quello esteso 2.0B e può gestire fino a 10 messaggi CAN in uscita.

Principali Caratteristiche
Interfaccia d’ingresso
RS232 fino a 115.2 kbit/s (RS422 opzionale)
Connettore d’ingresso
DSUB 15 pin Socket
Interfaccia di uscita
Isolated CAN 2.0B 1Mbit/s ISO 11898
Connettore di uscita
DSUB 9 pin Plug
Messaggi in uscita
Fino a 10 messaggi CAN
CAN Bus
SJW=1, Sampling point 75%, single sampling
Indicazioni di stato (LEDs)
Power on, RS232 sync OK e attività CAN TX
Temperatura operativa
-40...+85°C
Alimentazione
9...35 VDC, 0.8W
Connettore alimentazione
TRIAD 01, 3 pin plug
Costruzione
Custodia in alluminio schermata EMI
Dimensioni (mm)
circa 82 x 32 x 70.4 (W x H x D)
Peso (grammi)
circa 160  (esclusi i connettori d’accoppiamento)
Soluzioni di Misura, Acquisizione, Test e Controllo
Soluzioni di Misura, Acquisizione, Test e Controllo

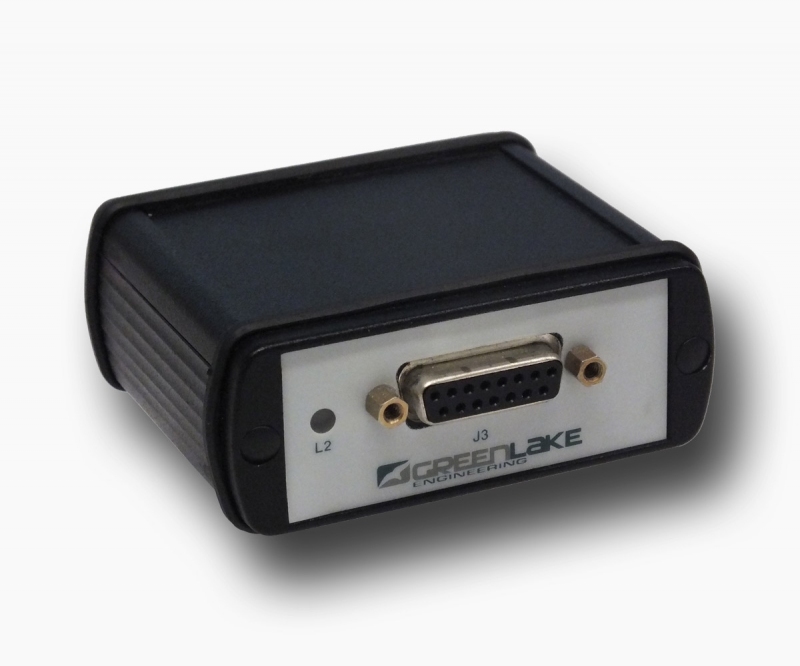

gle/SCB-100, fronte
gle/SCB-100, fronte

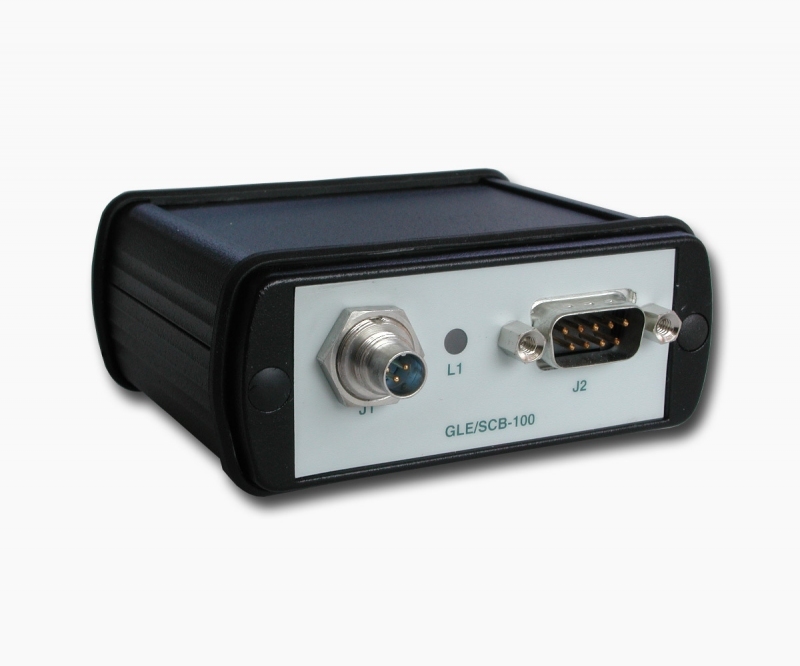

gle/SCB-100, retro
gle/SCB-100, retro

PDF

gle/SCB-100 Datasheet
gle/SCB-100 Application Note
