Prestazioni
Trasduttori di pressione
Serie PGA220 - impieghi aerospace

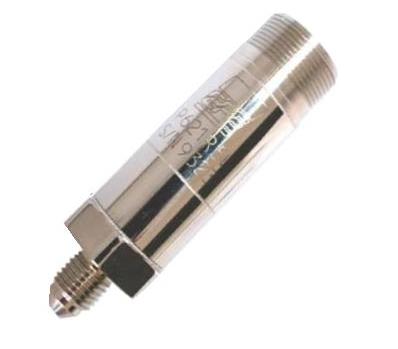

PGA220 è una famiglia di trasduttori di pressione con elevata stabilità in temperatura e a lungo termine.
Sono disponibili con o senza elettronica integrata, in versioni assolute, relative o di tipo sealed, con range di misura fino 600bar.
I modelli amplificati sono alimentabili tra 8 e 30Vdc e dispongono di uscita in tensione 0…5Vdc oppure 0,5…4,5 Vdc; i modelli senza elettronica integrata sono alimentabili fino a 15V e dispongono di uscita non amplificata 0...1,5 mV/V.
La costruzione è in acciaio inox con diametro di 22mm; il range operativo di temperatura è tra -55° e 125°C.
Trasduttori di pressione
Serie PGA220 - impieghi aerospace
Prestazioni
Caratteristiche tecniche
|
Tipo
|
Relativo, Assoluto, Riferimento sigillato (>40bar)
|
||
|
Range di misura
|
3, 5, 10, 20, 40, 100, 250, 400, 600bar
-1/+2, -1/+5bar
|
||
|
Accuratezza
|
0,25%FS (opz. 0,1%FS)
|
||
|
Uscita analogica
|
0mV÷1,5mV/V
|
0÷5V
|
0,5÷4,5V
|
|
Banda passante
|
1000Hz @ -3dB
|
||
|
Alimentazione
|
5÷15Vdc
|
8÷30Vdc
|
8÷30Vdc
|
|
Temperatura
|
-55÷125°C (operativa)
|
||
|
Costruzione
|
Acciaio inossidabile
|
||
|
Dimensioni corpo
|
22Ø x 24 mm, attacchi elettrici e idraulici esclusi
|
||
|
Peso (grammi)
|
<120 (senza cavo)
|
||
|
Protezione
|
IP67 per versioni assolute e a riferimento sigillato
|
||
|
Shock meccanico
|
100g 1ms half sine wave
|
||
I dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati o/e subire modifiche in qualsiasi momento; per una informazione più accurata è necessario riferirsi al datasheet del prodotto specifico.
Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
PGA220
