Trasduttori di pressione

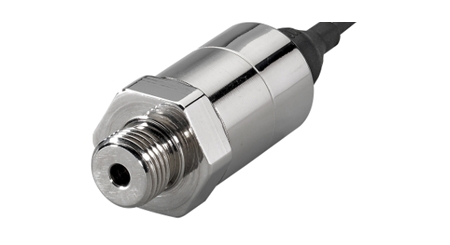

Serie PHT220 - bassissima deriva termica, da -40 a +175°C

PHT220 è un trasduttore di pressione di elevate prestazioni con range di temperatura operativa compresa tra -40 e +175°C, è disponibile con differenti range di compensazione termica: 0 ÷ 150°C, 0 ÷ 175°C o -30 ÷ 150°C; opzionalmente è disponibile in versione a bassissima deriva termica.

È realizzato con riferimento assoluto, sigillato o relativo e con campi di misura compresi tra 3 e 600bar fs e -1/+5bar fs per le versioni bidirezionali.

La risposta in frequenza è fino a 1 kHz.

La sua configurazione è a ponte di Wheatstone con uscita radiometrica in mV proporzionale alla tensione di alimentazione.

Di costruzione è robusta è realizzato in acciaio inossidabile con diametro del corpo di 22 mm, dispone di grado di protezione IP65 ed è completo di cavo integrato in Viton o in Teflon o di connettore M12 per il collegamento elettrico; è fornibile con differenti tipi di attacco idraulico.

Trasduttori di pressione

Serie PHT220 - bassissima deriva termica, da -40 a +175°C

Prestazioni

Principali caratteristiche

Riferimento	Assoluto, Relativo o Sigillato (>40bar)
Campi di misura	3, 5, 10, 20, 40, 100, 250, 400, 600bar fs; -1/+2, -1/+3, -1/+5bar fs
Uscita a -100% fs *(solo campi bidirezionali)*	Proporz. 100% fs
Uscita a 0% fs	0 mVDC
Uscita a +100% fs	1,5 mV/V nom.
Tolleranza di zero e fs	3% f.s.
Banda passante	1000Hz @-3dB
Alimentazione	5÷15VDC
Assorbimento	10 mA circa
Accuratez. / Ripetibil. fs	0,25% / 0,02%
Temperatura oper./ comp.	-40÷150°C / 0÷150°C (opz. -40÷175°C / -30÷150°C o -40÷175°C / 0÷175°C)
Costruzione	Acciaio Inox
Dimensioni corpo	22 Ø x 39 mm, attacchi elettrici e idraulici esclusi
Peso *(grammi)*	100 (senza cavo)
Protezione	IP65 per versione a riferimento sigillato e assoluta
Shock meccanico	100g 1ms half sine wave

Nota:

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
