Trasduttori di pressione
Serie PTA228 - per ambienti rumorosi, 0,1% fs, alimentazione 8-30VDC
PTA228 è un trasduttore di pressione per applicazioni di misura in ambienti rumorosi; offre elevata precisione e stabilità in temperatura ed a lungo termine, è completo di elettronica integrata con alimentazione estesa tra 8 e 30 VDC ed uscita amplificata.
Dispone di temperatura operativa compresa tra -25 e +85°C con compensazione termica tra 0 e 60°C oppure tra -25 e 85°C.
Con classe di accuratezza 0,1% fs, è fornibile con riferimento assoluto, sigillato o relativo e con campi di misura compresi tra 200mbar e 600bar fs, -1/+10bar fs per le versioni bidirezionali e 700÷1200mbar nella versione barometrica.
Di costruzione robusta, è realizzato in acciaio inossidabile con diametro del corpo di 22 mm; protetto IP65, è ordinabile con cavo integrato, connettore M12, MIL baionetta o DIN 43650, standard o miniatura, e con differenti tipi di raccordo idraulico.
Trasduttori di pressione
Serie PTA228 - per ambienti rumorosi, 0,1% fs, alimentazione 8-30VDC
Prestazioni
Principali caratteristiche
|
Modello
|
PTA228
|
|
Riferimento
|
Assoluto, Relativo o Sigillato (>40bar)
|
|
Campi di misura
|
200, 350, 700, 1000mbar fs;
2, 3, 5, 10, 20, 40, 100, 250, 400, 600bar fs;
-1/+1, -1/+2, -1/+3, -1/+5, -1/+10bar fs;
Barometrico: 700÷1200mbar fs (Assoluto)
|
|
Uscita a -100% fs
(campi bidirezionali) |
0 VDC
|
|
Uscita a 0% fs
|
0 VDC
|
|
Uscita a +100% fs
|
5 VDC
|
|
Tolleranza di zero e fs
|
± 50mV
|
|
Banda passante
|
1000Hz @ -3dB
|
|
Alimentazione
|
8÷30VDC
|
|
Assorbimento
|
10 mA circa
|
|
Accuratez. / Ripetibil. fs
|
0,1% / 0,02%
|
|
Temperatura oper./ comp.
|
-25÷85°C / 0÷60°C (opz. -25÷85°C / -25÷85°C )
|
|
Costruzione
|
Acciaio Inox
|
|
Dimensioni corpo
|
22 Ø x 40 mm max., attacchi elettrici e idraulici esclusi
|
|
Peso (grammi)
|
< 100 (senza cavo)
|
|
Protezione
|
IP65 per versione a riferimento sigillato e assoluto
|
|
Shock meccanico
|
100g 1ms half sine wave
|
|
|
|
Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

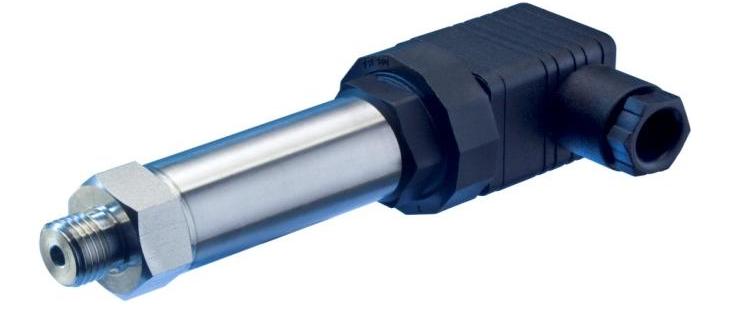

serie PTA228 - 22 mm diam.
