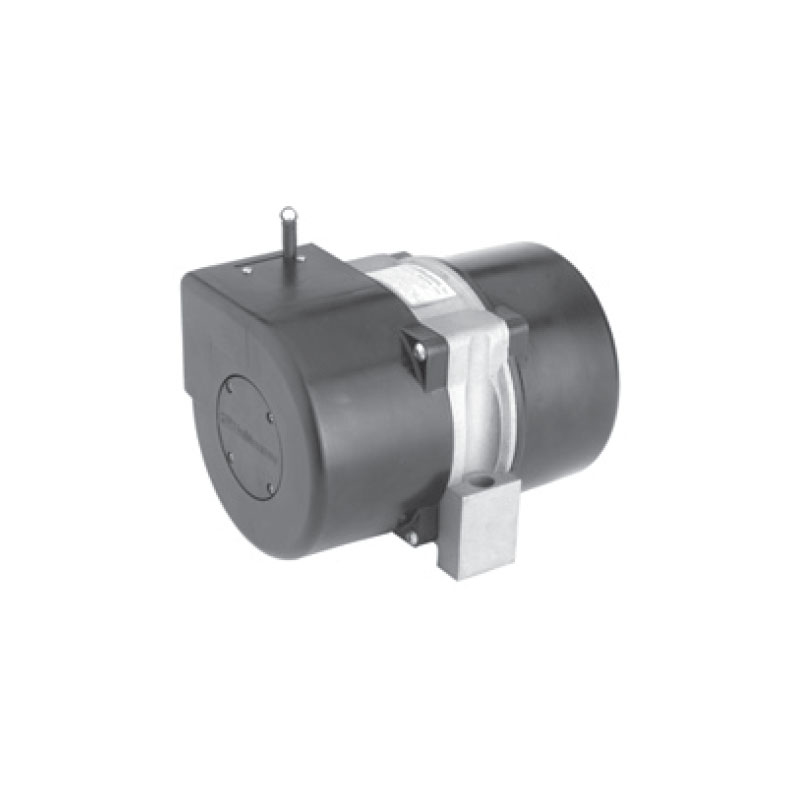

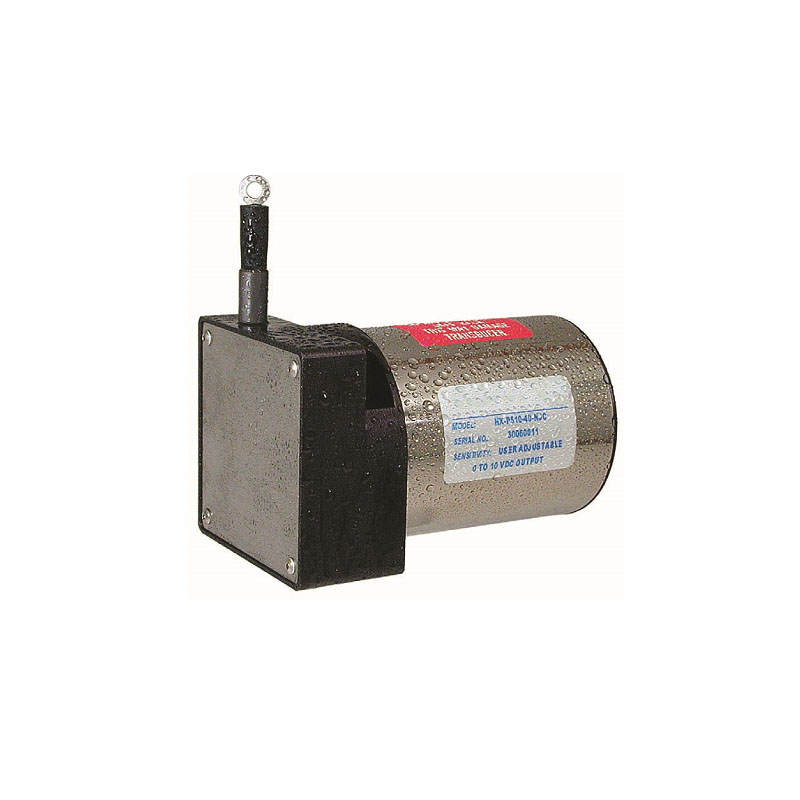

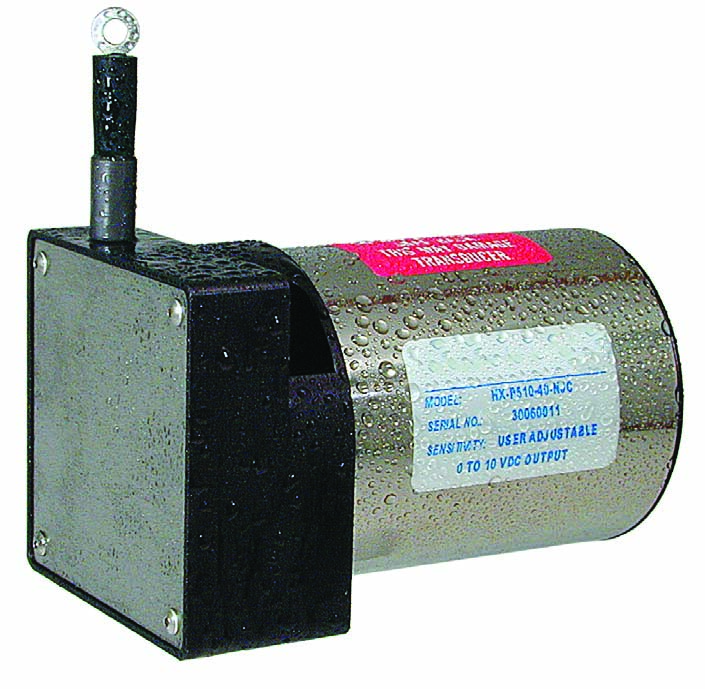

Trasduttori di posizione e spostamento a filo

ID/HX - serie heavy duty

ID/HX è una famiglia di trasduttori per misure di posizione, spostamento e velocità di spostamento ad estensione di cavo, in esecuzione protetta IP65 oppure IP68, con vari range di misura compresi tra 0÷50 mm e 0÷50 m.

Sono molto robusti e provvisti di guarnizioni su tutte le giunzioni così da poter lavorare in ambienti sporchi, sotto la pioggia, spruzzi o immersi in vari liquidi.

Con campo operativo di temperatura da -40 a +95°C, sono disponibili versioni con uscita analogica raziometrica, a ponte di Wheatstone, amplificata in tensione (0÷5, 0÷10, ±5, ±10 VDC), 4÷20mA oppure con encoder incrementale e uscita digitale TTL.

La velocità di spostamento è misurata tramite una dinamo tachimetrica incorporata.

30 differenti range di misura:
 0  ÷    50 mm  (0  ÷   2,0”)
 0  ÷    75 mm  (0  ÷   3,0”)
 0  ÷  100 mm  (0  ÷   4,0”)
 0  ÷  125 mm  (0  ÷   5,0”)
• 0  ÷  150 mm  (0  ÷   6,0”)
 0  ÷  250 mm  (0  ÷ 10,0”)
 0  ÷  380 mm  (0  ÷ 15,0”)
 0  ÷  500 mm  (0  ÷ 20,0”)
 0  ÷  635 mm  (0  ÷ 25,0”)
 0  ÷  750 mm  (0  ÷ 30,0”)
 0  ÷1000 mm  (0  ÷ 40,0”)
 0  ÷1250 mm  (0  ÷ 50,0”)
 0  ÷1500 mm  (0  ÷ 60,0”)
 0  ÷2000 mm  (0  ÷ 80,0”)

 0  ÷     2,5 m  (0  ÷   100”)
 0  ÷     3,0 m  (0  ÷   120”)
 0  ÷     3,8 m  (0  ÷   150”)
 0  ÷     5,0 m  (0  ÷   200”)
• 0  ÷     6,3 m  (0  ÷   250”)
 0  ÷     7,5 m  (0  ÷   300”)
 0  ÷     8,8 m  (0  ÷   350”)
 0  ÷   10,0 m  (0  ÷   400”)
 0  ÷   12,5 m  (0  ÷   500”)
 0  ÷   15,2 m  (0  ÷   600”)
 0  ÷   20,3 m  (0  ÷   800”)
 0  ÷   25,4 m  (0  ÷ 1000”)
 0  ÷   30,4 m  (0  ÷ 1200”)
 0  ÷   40,6 m  (0  ÷ 1600”)
 0  ÷   45,7 m  (0  ÷ 1800”)
 0  ÷   50,8 m  (0  ÷ 2000”)

PDF

ID/HX-PA - uscita raziometrica
ID/HX-PB - configurazione a ponte estensimetrico / Wheatstone
ID/HX-P510 - uscita amplificata in tensione
ID/HX-P420 - uscita in corrente 4-20 mA
ID/HX-EP - uscita digitale
ID/HX-V - uscita proporzionale alla velocità di spostamento
ID/HX-VP - uscite: proporzionale alla velocità di spostamento e raziometrica della posizione
