Generazione del codice di tempo IRIG B

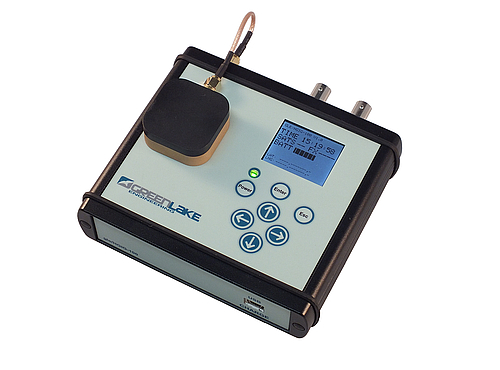

gle/HGIG-100 - TCG portatile, sincronizzato GPS/UTC

gle/HGIG-100 è un time code generator portatile, robusto, compatto e sincronizzato al tempo GPS/UTC.
Dispone di uscita modulata in ampiezza conforme allo standard IRIG B122.
In aggiunta a questo, rende disponibile in uscita il segnale 1PPS ed il codice NMEA 0183.

gle/HGIG-100 è disegnato per eseguire l’accurata sincronizzazione del tempo interno di sistemi stand-alone di acquisizione per segnali e dati.
Se il segnale GPS non è disponibile o non viene ricevuto con continuità, gle/HGIG-100 commuta automaticamente sul clock interno e continua a generare il tempo senza nessuna variazione significativa, sia sull’uscita timecode IRIG-B sia nello stream seriale di dati NMEA.

L’antenna GPS attiva, installata sul pannello superiore, può essere scollegata per poter collegare un’antenna esterna.
gle/HGIG-100 è dotato di una batteria interna di tipo LiPo da 2000mAh che gli consente una prolungata autonomia operativa. Il carica batteria incorporato può essere collegato ad una presa USB standard (+5V) di un PC oppure all’adattatore USB-AC/DC da muro, fornito in dotazione.

Applicazioni
Sincronizzazione del tempo interno di apparecchiature stand-alone di acquisizione dati, installate su veicoli: ferroviari, fuoristrada, blindati, pesanti …; piattaforme aeree con e senza pilota; navi ...

Generazione del codice di tempo IRIG B

gle/HGIG-100 - TCG portatile, sincronizzato GPS/UTC

Prestazioni

Principali Caratteristiche

IRIG-B Output Format	B122; 1kHz AM Modulated
IRIG-B Output Level
IRIG-B Connector Type	BNC, 50 Ohm Impedance
1 PPS Signal Level	>2.0V (Typ.) @ 50 Ohm load
1 PPS Pulse Width	High for 2ms
1 PPS Connector Type	BNC, 50 Ohm Impedance
NMEA 0183 RS 232 Output	9600 Baud, 8 bit, No Parity, $GPGGA Message
NMEA 0183 Connector Type	DSUB 9 Pin Socket
GPS Antenna	Active Type
GPS Connector	SMA Socket
Timing Accuracy	+/-0.5 PPM (when not locked to GPS / over the entire temp. range)
Nominal battery run time	5 hours
Nominal battery charge time	5 hours (unit switched off)
Operating Temperature Range	-10 to +55 °C (During battery charging: 0 to +40 °C)

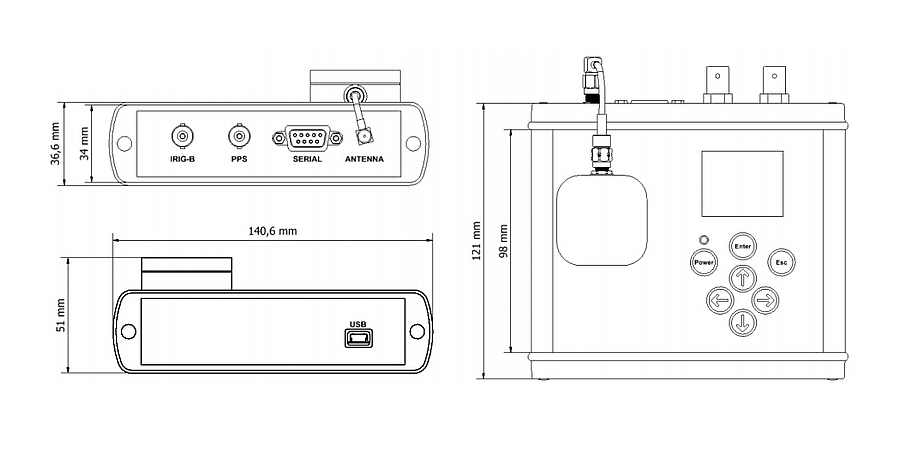

Dimensions (L x D x H)	140 x 120 x 51 mm (including GPS antenna, excluding connectors)

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
