Laser per misure di posizione e spostamento

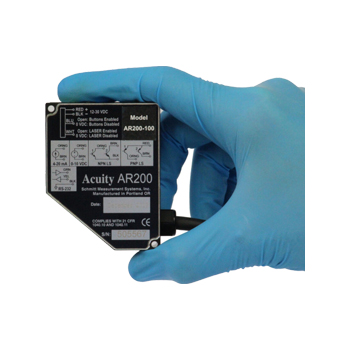

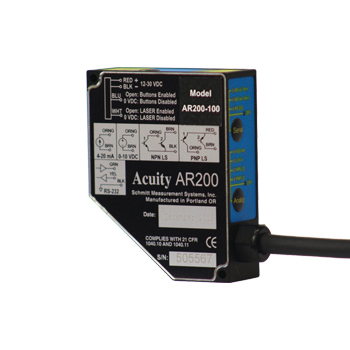

AR200 - trasduttore Laser per brevi distanze
AR200 è una famiglia di sensori Laser a triangolazione disponibili in quattro diversi modelli con range di misura di 6, 12, 25 o 50mm f.s.
Di costruzione robusta e compatta offrono accuratezza di +/-0,2% f.s. e risoluzione di 0,03% f.s.
Dispongono di uscita digitale seriale (RS232), di uscita analogica (0÷10V/4÷20mA) e di uscite allarme.
Laser per misure di posizione e spostamento
AR200 - trasduttore Laser per brevi distanze
Prestazioni
Principali Caratteristiche
|
Modello →
|
AR200-6
|
AR200-12
|
AR200-25
|
AR200-50
|
|
Range di misura (fondo scala) [mm]
|
6,35
|
12,7
|
25,4
|
50,8
|
|
Centro scala (Standoff) [mm]
|
21
|
21
|
1,35
|
1,67
|
|
Linearità +/- 0.2% f.s. [µm]
|
12,7
|
25,4
|
50,8
|
101,6
|
|
Risoluzione 0.03% f.s. [µm]
|
1,9
|
3,8
|
7,6
|
15,2
|
|
Dimensione dello spot laser:
Standoff / fondo scala [µm]
|
35 / 100
|
40 / 200
|
45 / 130
|
50 / 220
|
|
Tipo di laser
|
650 nm, 1 mW max. visibile ROSSO, Classe 2
|
|||
|
Sample Rate
|
0,2 - 1250 Hz, o acquisizione su comando
(controllo da seriale o su trigger hardware)
|
|||
|
Alimentazione
|
12 - 30 VDC, <150 mA
|
|||
|
Peso (cavo escluso)
|
85 g
|
|||
|
Temperatura operativa
|
0 - 60°C
|
|||
|
Grado di protezione
|
IP65
|
|||
|
Interfacce di uscita
|
|
|||
|
RS232
|
Full duplex, 300 - 115.2 Kbaud, ASCII o Binario
|
|||
|
4-20 m or 0-10V
|
Selezionabile dai pulsanti sul sensore
|
|||
|
Allarmi
|
2 NPN, con assorbimento 150 mA
2 PNP, con corrente di uscita fino a 150 mA
|
|||
|
Cavo
|
Lunghezza 1,8 m, 8 conduttori + schermo,
terminazioni a saldare, guaina in PVC
|
|||
Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
