Trasduttori LVDT di posizione e spostamento lineare

Serie standard

Questi trasduttori induttivi di spostamento lineare sono molto robusti ed affidabili e sono adatti ad impieghi in numerosi settori dell’industria, dell’automazione, nei trasporti, nella ricerca e sperimentazione, …

Offrono diverse classi di accuratezza, fino allo 0,1% del fondo scala di misura.

Numerosi modelli standard con range di misura da 0 ÷ 10 a 0 ÷ 1.000 mm f.s; sono realizzati secondo differenti configurazioni meccaniche, con diversi gradi di protezione IP e in configurazione elettrica a ½ ponte (LVIT) o ponte intero (LVDT), con cavo di collegamento elettrico integrato o con connettore.

Versioni con temperatura operativa estesa tra -50 e + 120°C; versioni speciali su richiesta

Trasduttori LVDT di posizione e spostamento lineare

Serie standard

Prestazioni

Modello	Principali caratteristiche

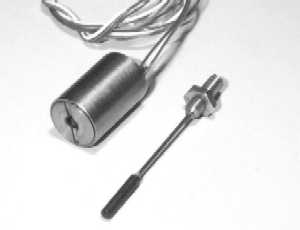

SS	½ ponte, da 1 a 5 mm f.s.; corpo sensore molto corto, 14 mm Ø; albero molto leggero.

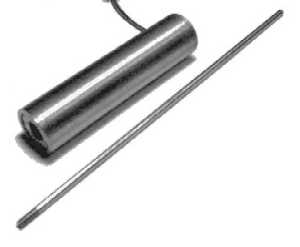

DK	Ponte intero, da 10 a 250 mm f.s., 20mm Ø; basso costo.
DL	Ponte intero, da 50 a 400 mm f.s., 12mm Ø; buon rapporto corsa/corpo sensore; collegamento radiale.

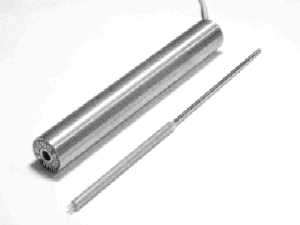

DU	Ponte intero, da 15 a 1.000 mm f.s., 14mm Ø; buon rapporto corsa/corpo sensore; collegamento radiale
DUH	Ponte intero, da 100 a 400 mm f.s., 16mm Ø; buon rapporto corsa/corpo sensore; albero rugged da 5mm Ø.

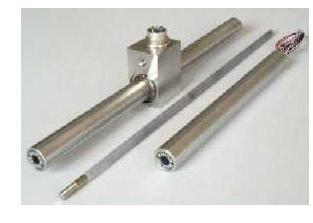

DUC	Ponte intero, da 100 a 400 mm f.s., 16mm Ø; buon rapporto corsa/corpo sensore; alta linearità; albero rugged da 5mm Ø.

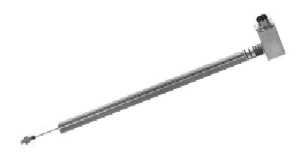

DWN	Ponte intero, IP65, da 15 a 400 mm f.s., 14mm Ø; collegamento radiale
DWO	Ponte intero, IP65, da 50 a 800 mm f.s., 20mm Ø; collegamento radiale.
WLG	½ ponte, da 10 a 500 mm f.s., 12mm Ø; uscita calibrata (80mV/V) per sostituzione rapida.

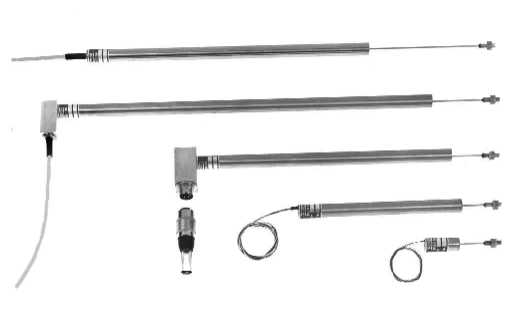

WLH	½ ponte, da 10 a 500 mm f.s., 12mm Ø; buona versatilità.

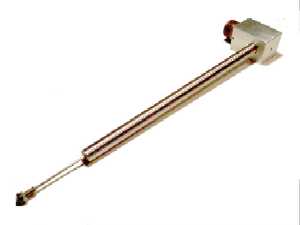

WLH_RS	½ ponte, da 10 a 500 mm f.s., 12mm Ø; costruzione robusta e range esteso di temperatura

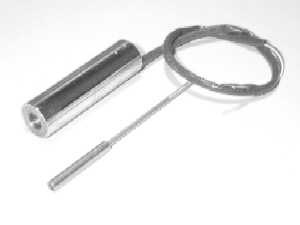

WV	½ ponte, da 2 a 20 mm f.s., 14mm Ø; buona versatilità; basso costo; linearità fino a 0,1% f.s.

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
