Moduli buffer per Mil-Bus 1553

gle/BIM-102

per flight testing, mission data monitoring, avionics test rigs

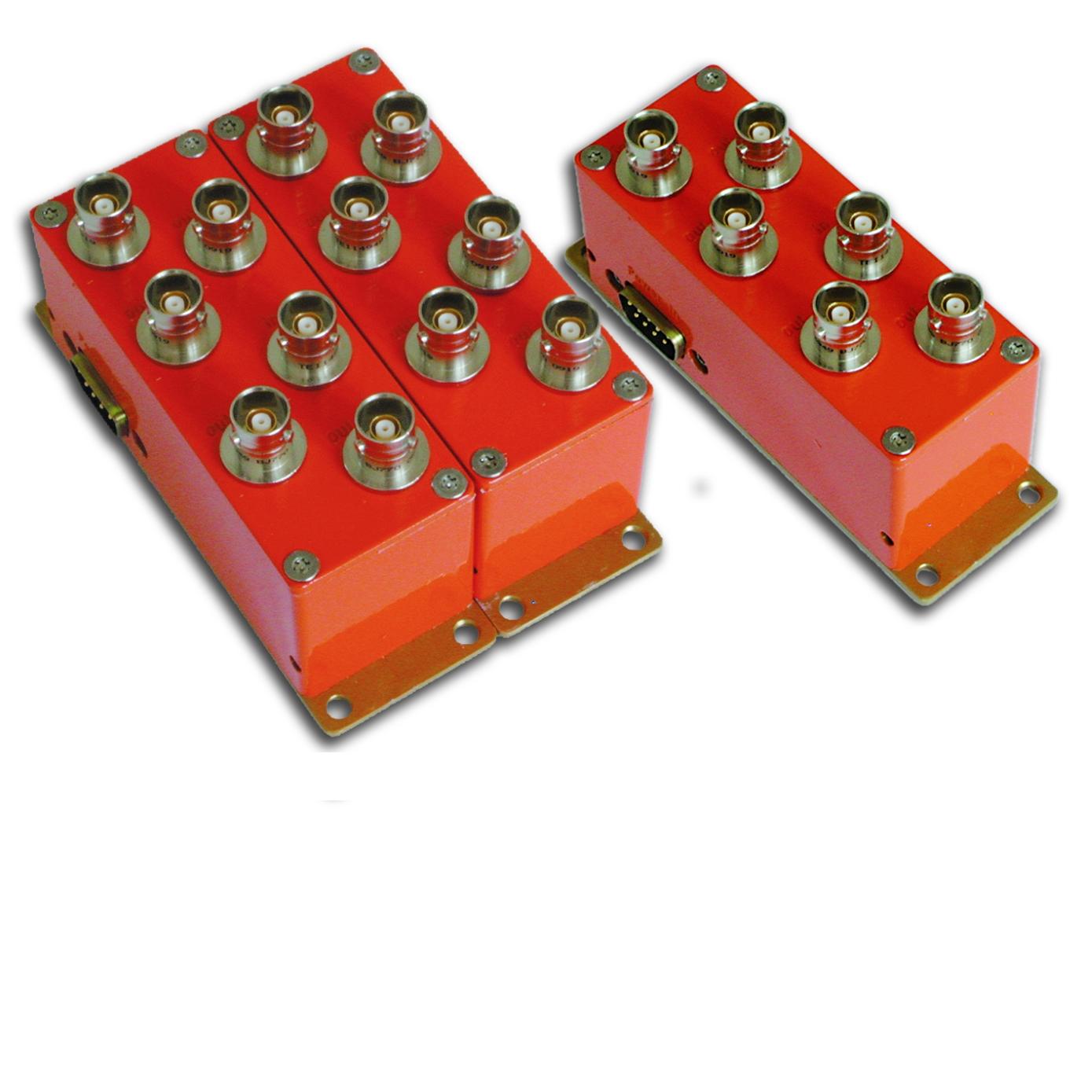

gle/BIM-102, di GreenLake Engineering, sono moduli di isolamento per Mil-bus 1553, disegnati per poter collegare due dispositivi bus monitor dual redundant ad un unico bus coupler dual-redundant esterno.
Ogni modulo dispone di due canali isolati e di due uscite bufferizzate per ciascun canale.
Gli ingressi e le uscite sono isolati tramite trasformatori interni.
I collegamenti di ingresso e uscita sono tramite connettori Trompeter biassiali; l’alimentazione è passante su connettori sub-D per poter assemblare tra loro più moduli alimentati da un’unica sorgente DC.

Moduli buffer per Mil-Bus 1553

gle/BIM-102

per flight testing, mission data monitoring, avionics test rigs


Prestazioni

Principali caratteristiche

Ingressi
Isolati da trasformatore, tramite connettori biassiali Trompeter.
Segnale Manchester II BiØ-L da dual redundant Mil-Bus 1553, 30 Vpp max.
Uscite
Due uscite bufferizzate e isolate da trasformatore per ciascun ingresso; collegamento tramite connettori biassiali Trompeter.
Segnale Manchester II BiØ-L, 12 Vpp max.
Alimentazione
19 ÷ 35VDC, 3 Watt max/unit.
Fino a 12 moduli possono essere assemblati in un unica stecca ed alimentati da una singola sorgente DC.
Contenitore
In alluminio fresato con finitura superficiale “electroless nickel plated” e con verniciatura color arancione.
90 x 40 x 3 5mm, flangia rimovibile esclusa.
Temperatura
Operativa: -40 ÷ +80°C / Storage: -50 ÷ +125°C
Umidità
0 ÷ 95% RH
Quota
Fino a  65.000 ft

Note:
Questo prodotto è progettato per applicazioni di misura e prove, non deve essere utilizzato in applicazioni dove il suo mancato funzionamento può causare danni a proprietà, beni e/o persone e/o mettere a rischio la vita umana.
I dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati o/e subire modifiche in qualsiasi momento; per una informazione più accurata è necessario riferirsi al datasheet del prodotto specifico.

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
