Laser per misure di posizione e spostamento

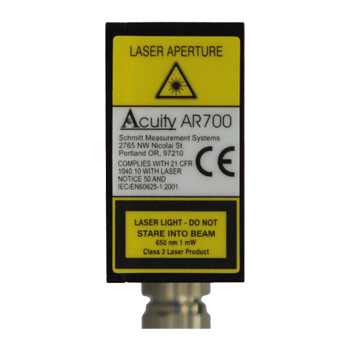

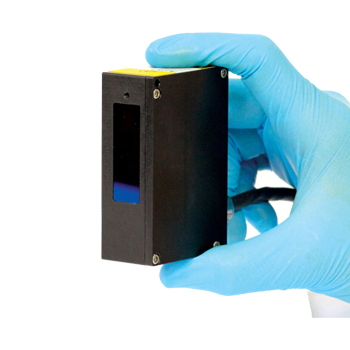

AR700 - trasduttore Laser per medie distanze e/o per Road/Tire profiling
AR700 è una famiglia di sensori Laser a triangolazione di elevata accuratezza, disponibili in vari range di misura compresi tra 3mm f.s. e 1.250mm f.s.
Di costruzione robusta e compatta offrono linearità di +/-0,03% f.s. e risoluzione di 0,005% f.s.
Dispongono di uscita digitale seriale (RS232/422), di uscita analogica (0÷10V/4÷20mA) e di uscite allarme.
L’elevato campionamento (fina a 9,4kHz) li rende particolarmente adatti in applicazioni di profilometria stradale ad alta velocità.

The Little Book of Profiling” offre le informazioni di base su come misurare ed interpretare i profili stradali.

Laser per misure di posizione e spostamento

AR700 - trasduttore Laser per medie distanze e/o per Road/Tire profiling

Prestazioni

Principali Caratteristiche

AR700
modelli →
0125
0250
0500
1
2
4
6
8
12
16
24
32
50
Range di misura (fondo scala) [mm]
3,175
6,35
12,7
25,4
50,8
101,6
152,4
203,2
304,8
406,4
609,6
812,8
1270
Centro scala (Standoff) [mm]
12,7
19,1
31,8
48,3
85,3
129
254
305
432
533
1092
1067
1422
Linearità
+/- % fondo scala
0,03 @ 500 Hz su target bianco 85% riflettente
0,03
0,05
0,1
Risoluzione
0.005% del fondo scala
Spot laser: [µm]
30
35
40
60
65
70
95
120
135
150
200
250
300
Tipo di laser
650 nm, 1 mW max.
visibile ROSSO, Classe 2
670 nm, 5mW max.
visibile ROSSO, classe 3R
Opzione 660 nm, 20mW, classe 3B
In accordo a 21 CFR 1040 / laser Notice #50 e IEC/EN 60825-1:2001
Sample Rate
0,2 - 9400 Hz, o acquisizione su comando
Alimentazione
15 - 24 VDC, 120-200 mA  (assorbimento all’accensione 350 mA)
Peso
(cavo escluso)
370 g
425 g
1225 g
2146 g
Temperatura
0 - 50°C operativa
0 - 40°C operativa
Protezione
IP67
Interfacce di uscita
RS232, RS422
Full duplex, 300 - 115.2 Kbaud, ASCII o Binario
4-20 m o 0-10V
Selezionabile dai pulsanti sul sensore
Allarmi
2 NPN, con assorbimento 100 mA
2 PNP, con corrente di uscita fino a 100 mA
Cavo
Lunghezza 1,8 m, 12 conduttori + schermo, terminazioni a saldare, guaina in PVC


Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
