Trasduttori di pressione

Serie PTA229 - uscita digitale CANopen

PTA229 è un trasduttore di pressione di elevata precisione e stabilità in temperatura ed a lungo termine, è completo di elettronica integrata con alimentazione estesa tra 8 e 30 VDC ed uscita digitale CANopen.
Offre un range operativo di temperatura compreso tra -40 e +85°C con compensazione termica tra 0 e 60°C oppure tra -25 e 85°C.
Dispone di accuratezza 0,1% fs ed è fornibile con riferimento assoluto, sigillato o relativo e con campi di misura compresi tra 200mbar e 600bar fs, -1/+10bar fs per le versioni bidirezionali e 700÷1200mbar nella versione barometrica.
Di costruzione robusta, è realizzato in acciaio inossidabile con diametro del corpo di 22 mm; protetto IP65, è ordinabile con connettore M12 o MIL baionetta e con differenti tipi di raccordo idraulico.

Trasduttori di pressione

Serie PTA229 - uscita digitale CANopen


Prestazioni

Principali caratteristiche

Modello
PTA229
Riferimento
Assoluto, Relativo o Sigillato (>40bar)
Campi di misura
200, 350, 700, 1000mbar fs;
2, 3, 5, 10, 20, 40, 100, 250, 400, 600bar fs;
 -1/+1, -1/+2, -1/+3, -1/+5, -1/+10bar fs;
Barometrico: 700÷1200mbar fs (Assoluto)
Uscita
CANopen - DS-404 /10kbps to 1Mbps
Banda passante
20 ms / 16 bit
Alimentazione
8÷30VDC
Assorbimento
500mW max.
Accuratez. / Ripetibil. fs
0,1%  /  0,02%
Temperatura oper./ comp.
-40÷85°C / 0÷60°C (opz. -40÷85°C / -25÷85°C )
Costruzione
Acciaio Inox
Dimensioni corpo
22 Ø x 55 mm max., attacchi elettrici e idraulici esclusi
Peso (grammi)
< 130
Protezione
IP65 per versione a riferimento sigillato e assoluto
Shock meccanico
100g  1ms half sine wave


Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

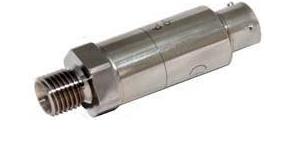

serie PTA229 - 22 mm diam.
serie PTA229 - 22 mm diam.
