Strumentazione per automotive testing

SAT100 - sensore GPS per misure di velocita' e spazio percorso
SAT100, è un sistema di misura basato su di un ricevitore GPS ed è progettato per la sperimentazione e per prove di prestazione su veicoli.
Misura in modo accurato e senza contatto la velocità e la distanza percorsa.
Questa soluzione garantisce l'indipendenza dalle condizioni meteorologiche e dal fondo stradale e può essere utilizzata anche su velivoli o natanti
Per situazioni di discontinuità nella ricezione GPS, dispone di ingresso “dead reckoning”, per impulsi di distanza percorsa, e può essere abbinato ai sensori WSS, “5th Wheel”  o  GSS (Radar-Doppler), disponibili nel nostro catalogo.
Supporta un range di misura compreso tra 0,1 e 400km/h, dispone di uscite analogica e digitale, oltre che di interfacce RS232, CAN o USB.
Il display, installabile sul parabrezza tramite apposita ventosa, consente la visualizzazione del numero di satelliti ricevuti e della velocità, con risoluzione di 0,1km/h.

Applicazioni
• Misure di velocità su strada, acqua e in aria
• Misure di distanza percorsa
• Prove di frenata
• Prove di consumo carburante
• Analisi di emissione acustica veicolo
• Prove tempi/velocità di percorrenza
• Prove fuori strada
• Omologazione veicoli

Strumentazione per automotive testing

SAT100 - sensore GPS per misure di velocita' e spazio percorso

Prestazioni

Principali caratteristiche

Dimensioni
124x43x24 mm
Peso
190 grammi
Alimentazione
8 ÷ 32 VDC / 100mA@12VDC typ.
Uscita impulsiva
TTL compatibile 100 impulsi per metro
Uscita analogica
1 V per 100km/h (definibile dall’utilizzatore)
Errore massimo
0,2% con 6 o più satelliti in vista
Cold start delay
45s dal power-on typ, senza “dead reckoning”
Display
LCD 8 digit da 9 mm
Risoluzione di lettura
0,1km/h
Campo di misura
0,1 ÷ 400 km/h
Ingresso ausiliario TTL
per sensore “dead reckoning” di distanza
Antenna esterna
base magnetica 50x40x13 mm / 3 m di cavo
Interfacce seriali
RS232 / CAN / USB


Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

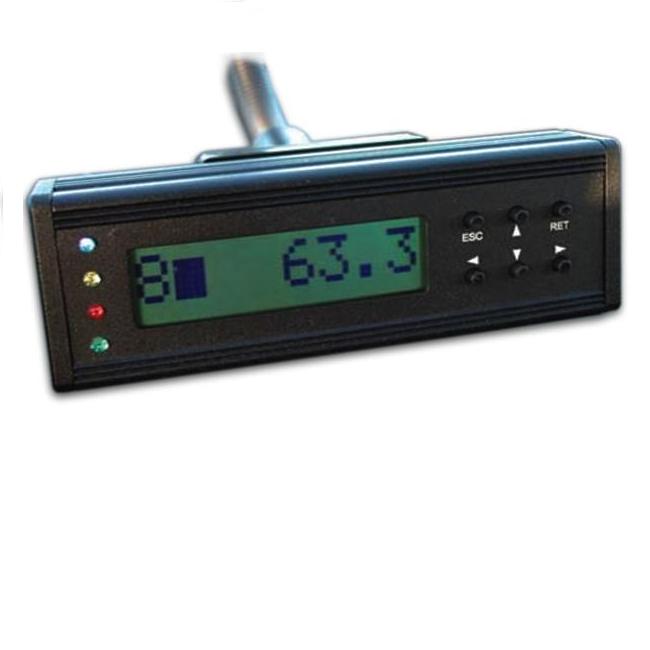

SAT100 vista frontale
SAT100 vista frontale

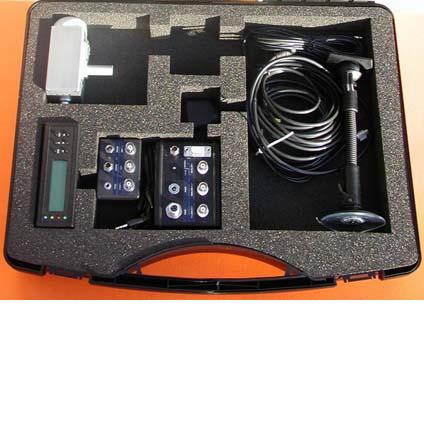

Kit SAT100 con accessori
Kit SAT100 con accessori
SAT100 vista posteriore
SAT100 vista posteriore

PDF

SAT100 datasheet
