Accelerometri per Crash Test

ASC 61C1 / ASC 62C1 - Mono-Assiali Ultra Miniatura

ASC 61C1 e ASC 62C1 sono degli accelerometri mono-assiali ultra-miniatura, basati su tecnologia MEMS, specificamente progettati per applicazioni di Crash Test che rispondono alle specifiche SAE J211.

La loro robusta custodia è realizzata in alluminio fresato e anodizzato ed è isolata elettricamente dal sensore di misura. Il sensore accelerometrico capacitivo, di tipo “Gas Damped”, offre un’elevata resistenza agli shock meccanici.

La configurazione è a ponte di Wheatstone alimentabile fino a 10 Vdc con sensibilità d'uscita di circa 200 mV fondo scala.
Sono disponibili con i seguenti campi di misura: ± 500, 1000 e 2000 g e con risposta in frequenza da 0 fino a 2,5 kHz .

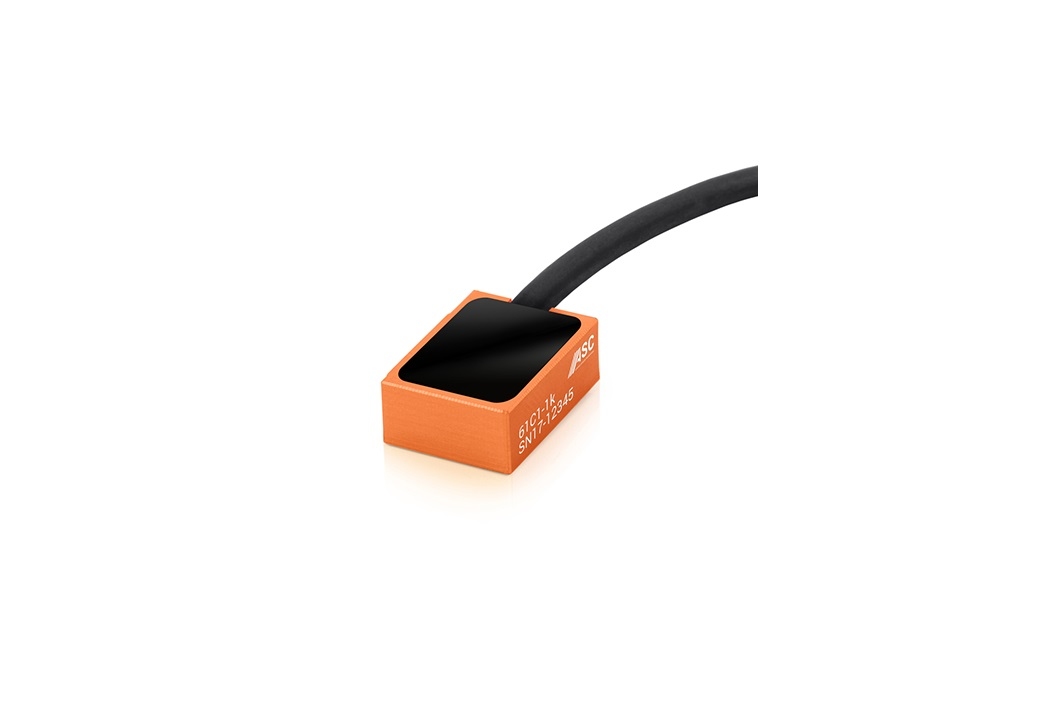

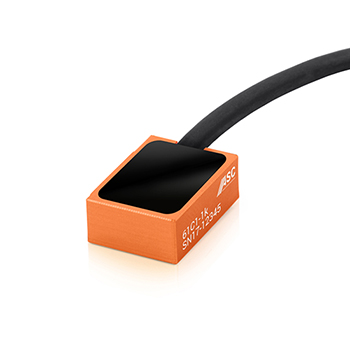

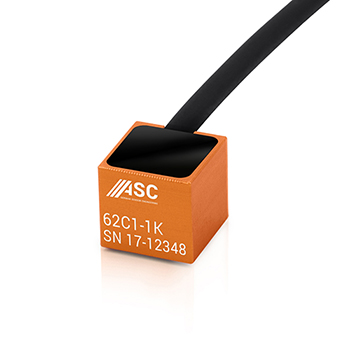

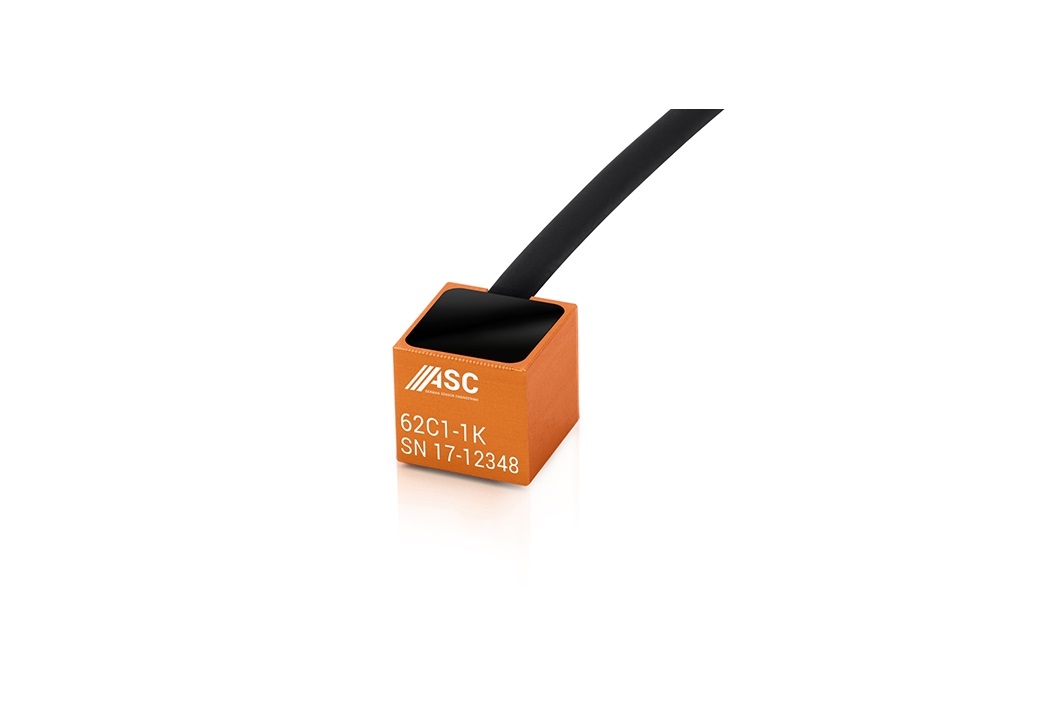

ASC 61C1 è la versione con "forma piatta" mentre ASC 62C1 è la versione con "forma cubica".

Il collegamento elettrico e tramite un robusto ma flessibile cavetto integrato da 6 metri di lunghezza.

Questi accelerometri, compensati nel range di temperatura -20 ÷ +80°C, vengono calibrati in fabbrica e sono fornibili corredati dei seguenti dati di calibrazione: Sensibilità, Offset, Risposta in Frequenza e Fase.

Il costruttore è accreditato DAkkS, in accordo alle DIN EN ISO/IEC 17025:2005, per eseguire calibrazioni “Pendulom”, “Sinusoidal” e “Low Frequency”.

Accelerometri per Crash Test

ASC 61C1 / ASC 62C1 - Mono-Assiali Ultra Miniatura

Prestazioni

ASC 61C1 / ASC 62C1
Range di misura (± g)	-	-	-	-	-	500	1000	2000
Risposta (DC÷…Hz / ±5%)	-	-	-	-	-	2500	2500	2500
Uscita (mV fondo scala)	-	-	-	-	-	150	150	260
Alimentazione	da 3 a 10 Vdc
Shock	5000g
Temperatura	-20 ÷ +80°C operativa
Collegamento	Cavo 4 poli, lunghezza 6 m
Peso (grammi)	3 + 12 per metro di cavo
Dimensioni (mm)	ASC61C1 16.2 x 12 x 6.2 mm ASC62C1 10 x 10 x 10 mm

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
