Moduli GNSS OEM

Duo-G2 / Duo-G2D - due gruppi di ricezione GPS + Galileo

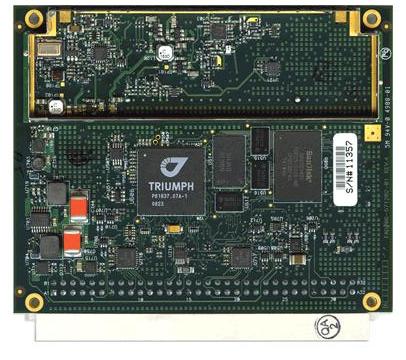

Duo-G2 e Duo-G2D sono dei moduli OEM dual-receiver che accettano segnali GNSS da due differenti antenne. Realizzati in formato ½ Eurocard e basati su tecnologia TRIUMPH di JAVAD, sono adatti per misure di orientamento (heading) anche in condizioni statiche.

Duo-G2 dispone di due gruppi di ricezione GPS L1 + Galileo E1 mentre Duo-G2D include due gruppi GPS L1/L2/L2C + Galileo E1.

Sono alimentabili da 4,5 a 40VDC e nella configurazione base includono una porta seriale RS232 ad alta velocità; la funzione RAIM (Receiver Autonomous Integrity Monitoring) è fornita di serie.

Supportano un'ampia varietà di opzioni:

- Update Rate 5, 10, 20, 50 & 100Hz
- RTK Rate 1, 5, 10, 20 & 50Hz
- Data Recording fino a 2GB
- Multi-Base Code Differential Rover
- Code Differential Base
- Advanced Multipath Reduction
- 2 x Event Marker
- Uscita codice Tempo IRIG-B e 2 uscite 1 PPS
- I/O frequenza di riferimento
- Fino a 3 porte RS232 ad alta velocità (460.8Kbps)
- Porta RS422 ad alta velocità (fino a 460.8Kbps)
- Porta USB (12Mbps)
- Ethernet
- Interfacce CAN e CANopen
- KFK WAAS/EGNOS (SBAS)

Moduli GNSS OEM

Duo-G2 / Duo-G2D - due gruppi di ricezione GPS + Galileo

Prestazioni

Caratteristiche	Duo-G2	Duo-G2D
Canali totali	216
GPS L1	14 canali	14 canali
GPS L2/L2C	-	14 canali
GPS L5	-	-
Galileo E1	14 canali	14 canali
Galileo E5	-	14 canali
GLONASS L1	-	-
GLONASS L2	-	-
SBAS	4 canali
N. max satelliti (in tracking)	Tutti quelli in vista
Dimensioni / Peso	½ Eurocard (80 x 100 mm) / 90 grammi
RS232	3
RS422	1
USB	1
Ethernet	1
Event Marker	2
IRIG-B	1
1 PPS	2
MinPad	4 driver per LED esterni, controllo ON/OFF e comandi esterni
GPIO	4 configurabili
Alimentazione	4,5÷40VDC / 2,4Watt max
Memoria flash interna, GB	2
Registrazione dati row	Fino a 100 volte al secondo (100Hz)
Connettori	Digitale: 64-pin DIN41612 tipo B RF: MMCX, AMPHENOL
Temperatura operativa	-35÷75°C
Temperatura di storage	-40÷85°C
Antenne GNSS	Esterne; 2 x 5V/0,1A forniti internamente
Quota	Illimitata (per utenti autorizzati)
Velocità	Illimitata (per utenti autorizzati)
Uscite dati in tempo reale	RTCM SC104 versioni 2.x e 3.x I/O
Uscita ASCII	NMEA 0183 versioni 2.x e 3.0 output

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
