Quattro-G3D - Quad receiver GPS L1/L2/L2C + GLONASS L1/L2 + Galileo E1

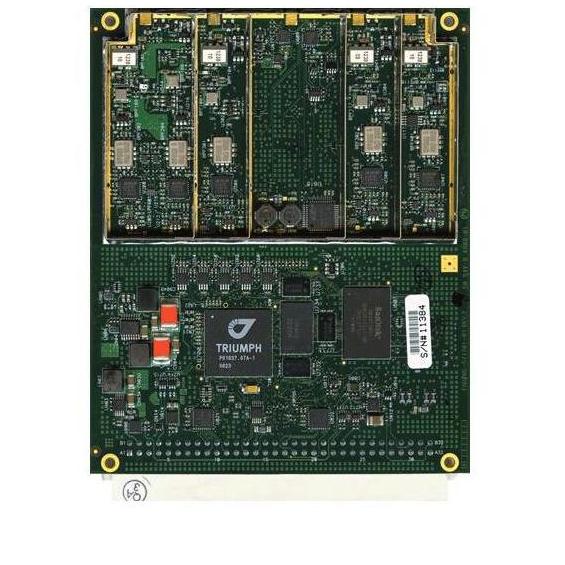

Quattro-G3D è un modulo OEM quad-receiver, include 4 gruppi di ricezione GPS L1/L2/L2C + GLONASS L1/L2 + Galileo E1 e accetta segnali GNSS da quattro differenti antenne.

Realizzato in formato 3/4 Eurocard, è basato su tecnologia TRIUMPH di JAVAD ed è adatto per misure di assetto e orientamento (attitude e heading) anche in condizioni statiche.

È alimentabile da 4,5 a 40VDC e nella configurazione base include una porta seriale RS232 ad alta velocità; la funzione RAIM (Receiver Autonomous Integrity Monitoring) è fornita di serie.

Supporta un'ampia varietà di opzioni:
- Update Rate 5, 10 & 20Hz
- RTK Rate 1, 5, 10 & 20Hz
- Data Recording fino a 2GB
- Multi-Base Code Differential Rover
- Code Differential Base
- Advanced Multipath Reduction
- 2 x Event Marker
- Uscita codice Tempo IRIG-B e 2 uscite 1 PPS
- I/O frequenza di riferimento
- Fino a 3 porte RS232 ad alta velocità (460.8Kbps)
- Porta RS422 ad alta velocità (fino a 460.8Kbps)
- Porta USB (12Mbps)
- Ethernet
- Interfacce CAN e CANopen
- KFK WAAS/EGNOS (SBAS)

Moduli GNSS OEM

Quattro-G3D - Quad receiver GPS L1/L2/L2C + GLONASS L1/L2 + Galileo E1

Prestazioni

Caratteristiche	Quattro-G3D
Canali totali	216
GPS L1	14 canali
GPS L2/L2C	14 canali
GPS L5	-
Galileo E1	14 canali
Galileo E5	-
GLONASS L1	14 canali
GLONASS L2	14 canali
SBAS	4 canali
N. max satelliti (in tracking)	Tutti quelli in vista
Dimensioni / Peso	¾ Eurocard (100 x 120 mm) / 130 grammi
RS232	3
RS422	1
USB	1
Ethernet	1
Event Marker	2
IRIG-B	1
1 PPS	2
I/O frequenza di riferimento	1
MinPad	4 driver per LED esterni, controllo ON/OFF e comandi esterni
GPIO	4 configurabili
Alimentazione	4,5÷40VDC / 5,2Watt max
Memoria flash interna, GB	2
Registrazione dati row	Fino a 20 volte al secondo (20Hz)
Connettori	Digitale: 64-pin DIN41612 tipo B RF: MMCX, AMPHENOL
Temperatura operativa	-35÷75°C
Temperatura di storage	-40÷85°C
Antenne GNSS	Esterne; 4 x 5V/0,1A forniti internamente
Quota	Illimitata (per utenti autorizzati)
Velocità	Illimitata (per utenti autorizzati)
Uscite dati in tempo reale	RTCM SC104 versioni 2.x e 3.x I/O
Uscita ASCII	NMEA 0183 versioni 2.x e 3.0 output

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
