Torsiometri rotativi

FLFM - alta velocita', fino a 5.000Nm, senza cuscinetti e contatti striscianti

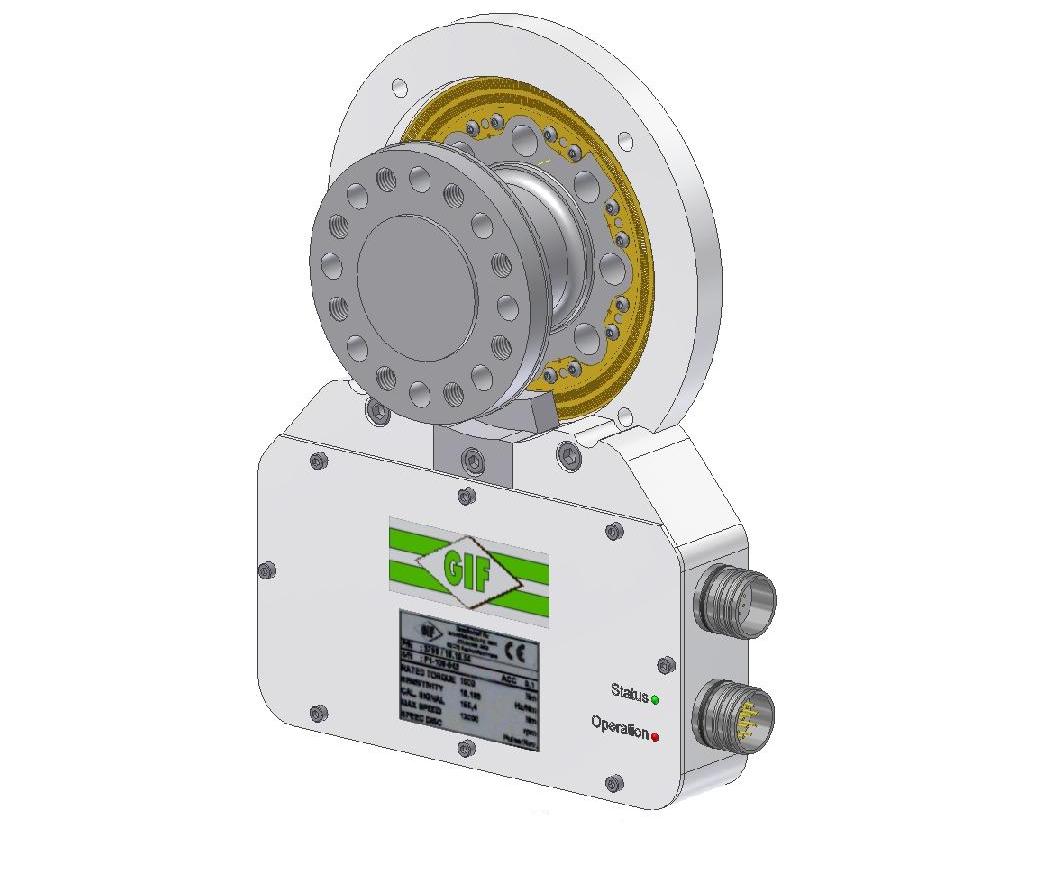

FLFM è una serie di torsiometri per misure di coppia, con doppia flangia e trasmissione telemetrica IR (Infra Red) dei segnali.
Di costruzione compatta sono realizzati senza contatti striscianti e cuscinetti; offrono grande affidabilità e accuratezza, una lunga vita operativa e un’elevata stabilità in temperatura.
Sono disponibili con fondo scala di misura di ±50, ±100, ±200, ±500, ±1.000, ±1.500, ±2.000, ±3.000, ±4.000 e ±5.000Nm, con accuratezze dello 0,1% (0,05 % opzionale); il secondo range di misura è disponibile in rapporto 1/10 con il primo.

La massima velocità operativa, in accordo ai differenti modelli disponibili, è di 20.000 RPM; il sensore giri magnetico opzionale fornisce 1000 impulsi per rivoluzione.

approfondisci

L’elettronica di condizionamento, esterna o integrata, dispone di uscite analogica ±10V, digitale RS232 e CAN, e in frequenza 60kHz ± 20kHz .

Questi torsiometri, per la verifica della loro calibrazione, utilizzano uno shunt vero incorporato nella parte rotante; sopportano un sovraccarico di 5 volte il fondo scala nominale.
La temperatura operativa è tra -10 e +80°C

Torsiometri rotativi

FLFM - alta velocita', fino a 5.000Nm, senza cuscinetti e contatti striscianti

Prestazioni

Principali caratteristiche

Modello	FLFM1eS	FLFM1iS	FLFM1	FLFM2	FLFM3	FLFM4
1° Range di misura Nm	≤ 500	≤ 1k	≤ 400	≤ 800	≤ 1,5k	≤ 5k
2° Range di misura	fino a 1/10 range di misura 1 (opz.)
Overload max	5 x 1° Range
Velocità max RPM	20k	20k	12k	10k	8k	6k
Calibrazione Shunt	c.ca 30 % del range di misura
Errore max	0,1 % f.s (opzi 0,05 % f.s.)
Non linearità & isteresi	0,1 % f.s (opzi 0,05 % f.s.)
Uscita coppia	60kHz ±20kHz, ±10V, 0/4÷20mA, RS232, CANbus 24 VDC (FLFM1iS dispone di condizionamento interno)
Uscita giri *(opzionale)*	1000 imp/riv, ± 10 V, RS232, CAN
Flangia	Per alberi cardanici, mod. 228, 587
Temperatura	-10…+80°C operativa
Alimentazione	24 VDC (FLFM1iS dispone di condizionamento interno)

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
