Tecnologia di misura Fiber Bragg Grating (FBG)

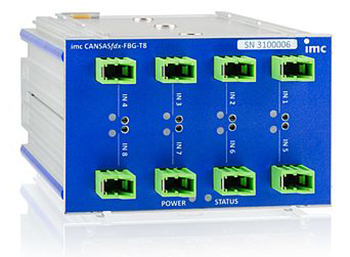

imc CANSAS-FBG-T8
Acquisitori per sensori di Temperatura a Fibra Ottica con uscita su CAN bus

imc CANSAS-FBG-T8 è un modulo di misura per sensori a fibra ottica che rende i test, in ambienti ad alta tensione, più semplici e sicuri.
Grazie alla tecnologia ottica, i punti di misura e lo strumento sono completamente disaccoppiati.

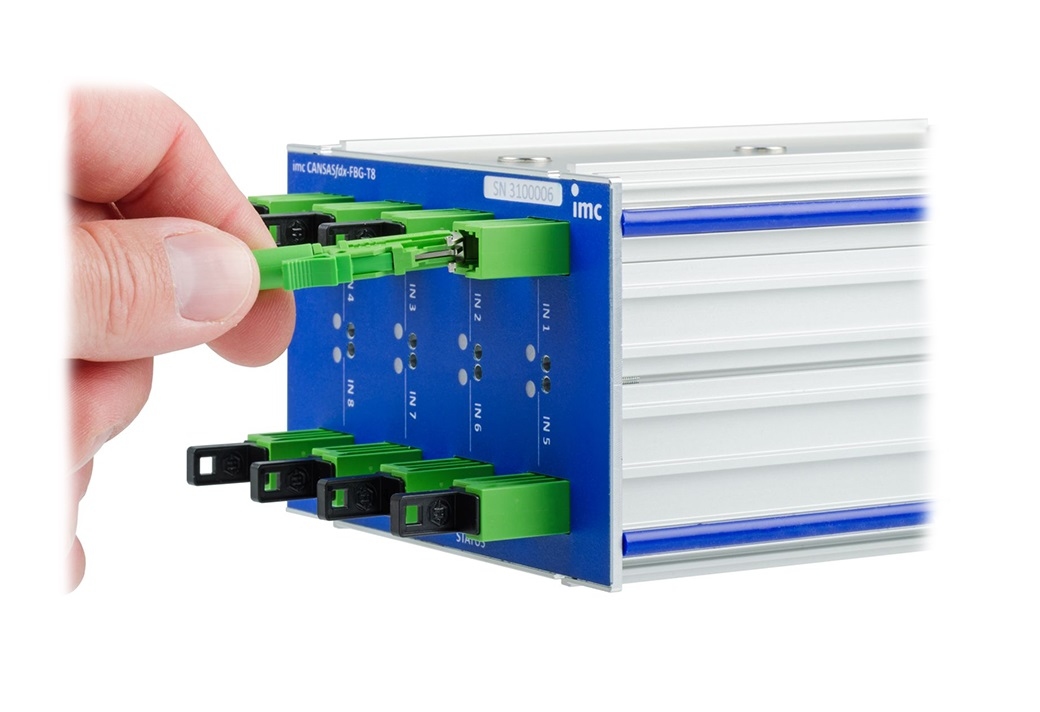

Con otto ingressi ottici, il modulo è in grado di misurare le temperature su livelli elettrici arbitrari utilizzando sensori sviluppati con tecnologia Fibre Bragg Grating (FBG).
I dati acquisiti vengono resi disponibili su CAN bus


Caratteristiche

Valore

Note

N° d’ingressi

8

8 ingressi per fibra ottica, un sensore per canale

Parametri di misura

Temperatura

Tramite sensore FBG

Uscita dati

CAN bus

CAN e alimentazione, 2x DSUB-9

Sampling rate

≤1 kHz

data rate su CAN bus, configurabile individualmente per ciascun canale

Banda passante

100Hz (-3dB)



Risoluzione

24 bit ADC

Uscita su CAN bus: 32 bit Float oppure 16 bit Integer

Temperatura operativa

-5 ÷ +75°C



Alimentazione

10 ÷ 50 V DC




Misure combinate: sensori a fibra ottica e sensori in tecnologia elettrica

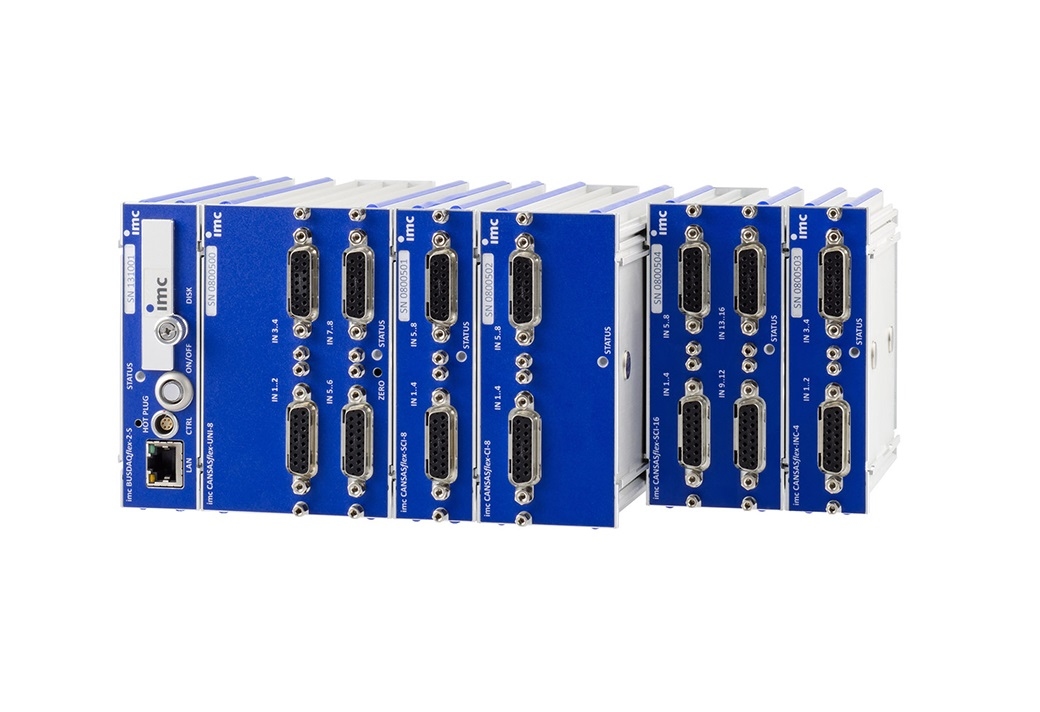

imc CANSAS-FBG-T8 è elettricamente e meccanicamente compatibile con i moduli della serie imc CANSASflex in modo da potervi essere immediatamente collegato tramite il suo connettore a scatto.
Grazie a questo, è possibile l’acquisizione contemporanea e perfettamente sincrona di parametri di temperatura, rilevati tramite sensori a fibra-ottica, e di molte altre grandezze fisiche, rilevate tramite tecnologia elettrica.
Questo modulo è anche compatibile con imc BUSDAQflex, il modulo CAN data logger intelligente.

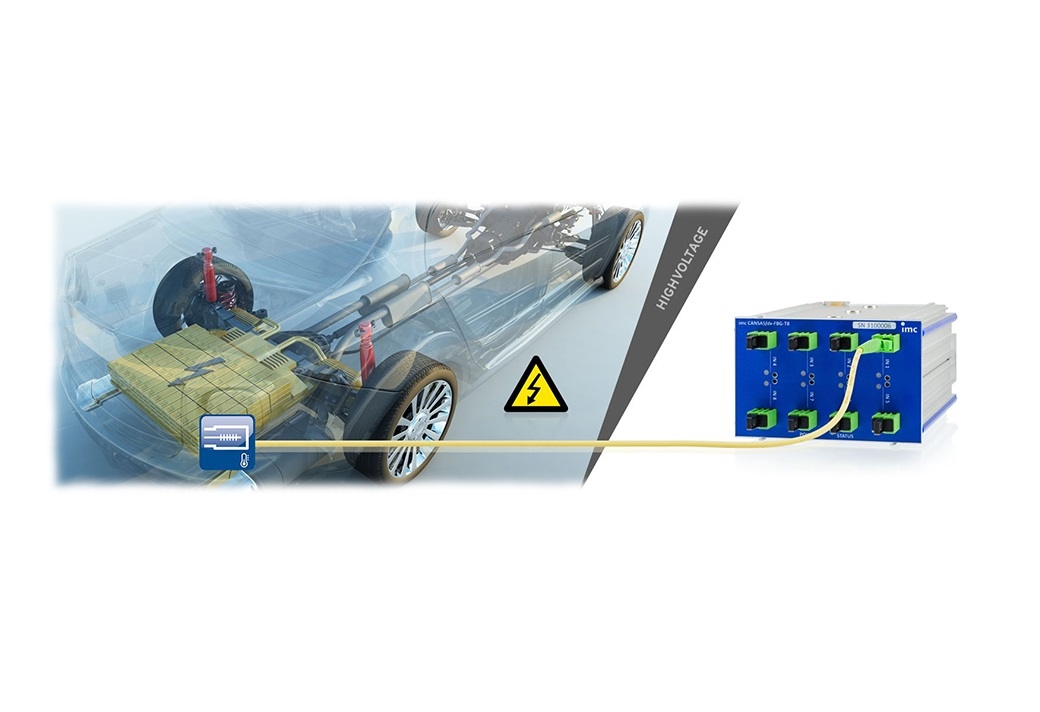

Misure sicure in ambienti ad alta tensione

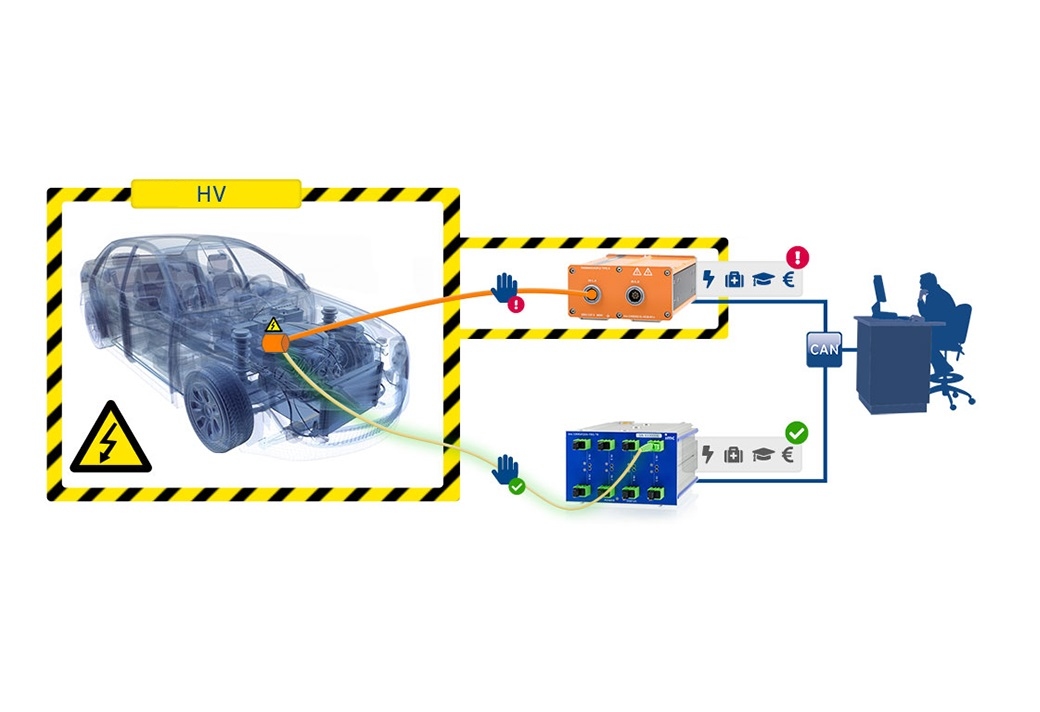

Quando si lavora a tensioni superiori a 50 V è indispensabile adottare delle severe misure di protezione.
I possibili problemi di sicurezza sul lavoro diminuiscono drasticamente con la tecnologia di misura a fibra ottica: questi sensori non hanno alcuna conduttività elettrica; non sono quindi necessarie né particolari attrezzature di sicurezza né una formazione specifica del personale operativo.

Misure precise, immuni da interferenze ESD/EMI
La tecnologia a fibra ottica, a differenza della tecnologia elettrica che spesso porta con se svariati problemi quando utilizzata in ambienti ad alta tensione, è completamente immune da interferenze elettrostatiche ed elettromagnetiche.

Sensori brevettati imc FBG-Temp
I sensori di temperatura in fibra ottica imc FBG-Temp sono stati appositamente sviluppati per essere utilizzati con il modulo di misura e acquisizione imc CANSAS-FBG-T8.

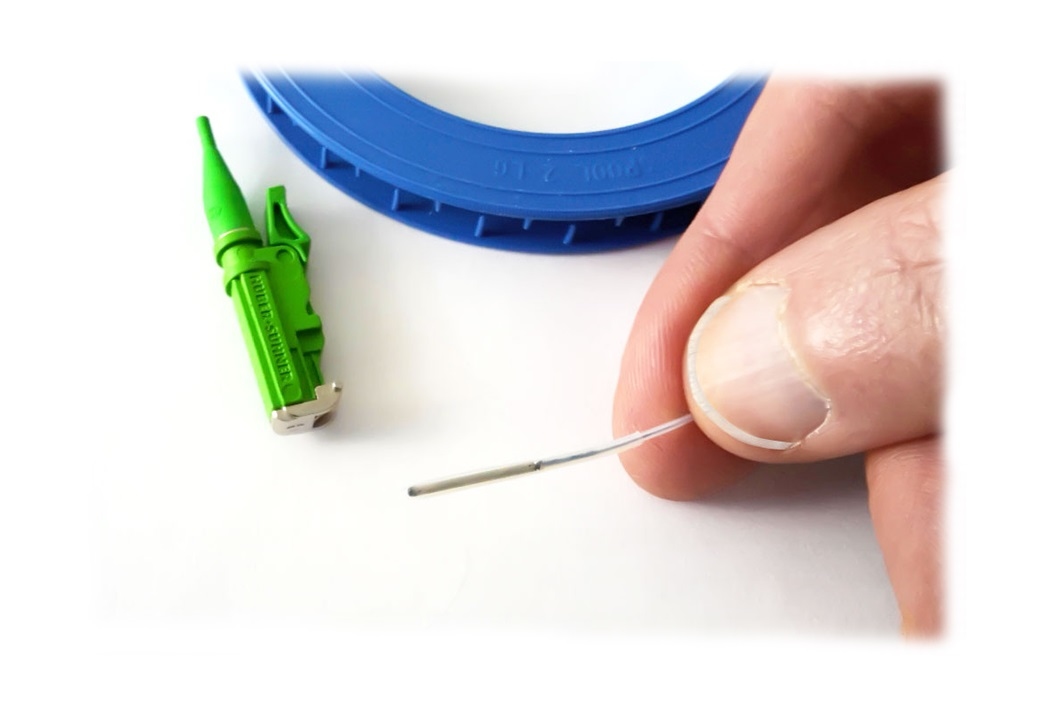

Questi sensori si basano su di una fibra ottica monomodale che integra, in un sottilissimo involucro capillare in vetro con un diametro inferiore a 1 mm, un reticolo in fibra di Bragg ("FBG")
Grazie a queste caratteristiche, reagiscono molto rapidamente alle variazioni di temperatura e possono essere installati in spazi molto piccoli.

Caratteristiche  XXS XS S
Caratteristiche molto piccolo e veloce piccolo e robusto molto robusto
Diametro 0,5 mm  1 mm 1,5 mm
Tempo di Risposta 0,2 s 0,7 s 1,5 s
Temperatura Operativa -40 ÷ +220°C

Estrema maneggevolezza
I cavi dei sensori in fibra ottica FBG hanno un diametro inferiore a 1 mm; occupano quindi il 90% di spazio in meno rispetto ai cavi classici ad alta tensione con un diametro di 3-4 mm.
Questo è un vantaggio importante, in particolare per le misure multicanale con centinaia di sensori.
I cablaggi possono essere installati più facilmente e si adattano perfettamente ai passaggi stretti.

Semplici da usare e da integrare
E' sufficiente collegare il sensore imc FBG-Temp al modulo e inserire i suoi dati caratteristici nel software imc CANSAS o trasferirli direttamente dal database imc SENSORS per dare inizio alle misure. Tramite l'interfaccia CAN bus i dati possono essere inviati direttamente a un data logger, a un sistema di acquisizione più complesso oppure ad un sistema di automazione.

acquisizione, simulazione, controllo e analisi dati
acquisizione, simulazione, controllo e analisi dati

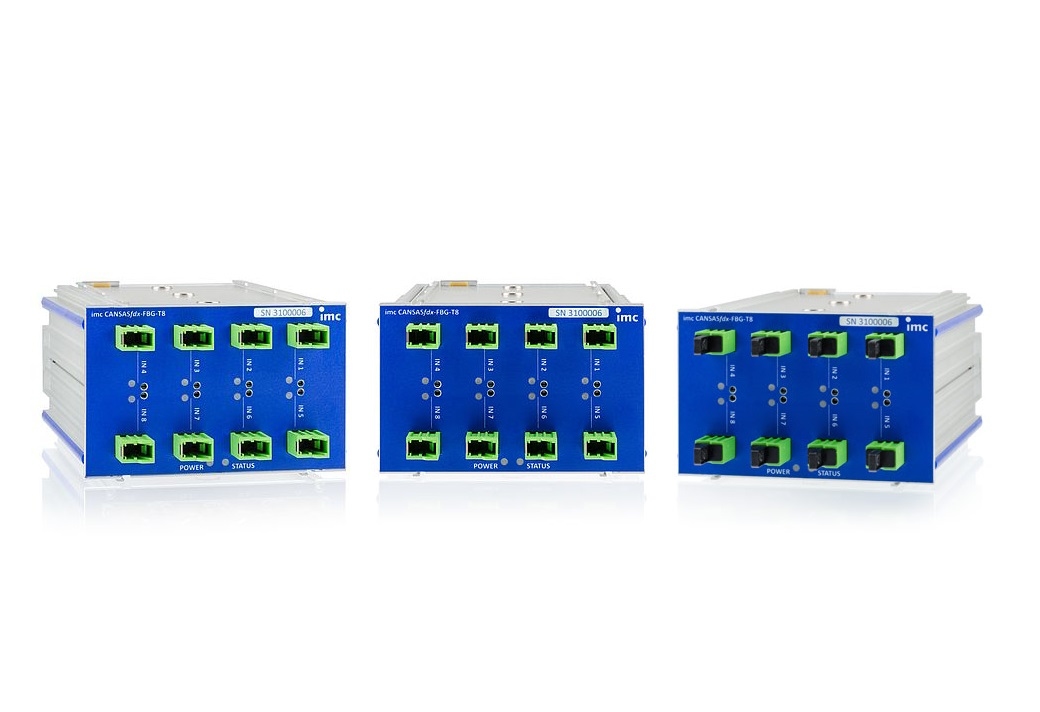

imc CANSAS-FBG-T8
imc CANSAS-FBG-T8

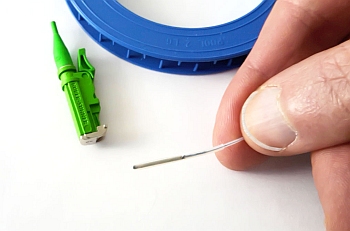

imc FBG-Temp: sensore di temperature in Fibra Ottica
imc FBG-Temp: sensore di temperature in Fibra Ottica
Elettromobility testing
Elettromobility testing

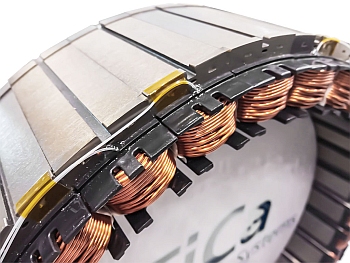

Applicazioni nello sviluppo di Motori Elettrici
Applicazioni nello sviluppo di Motori Elettrici

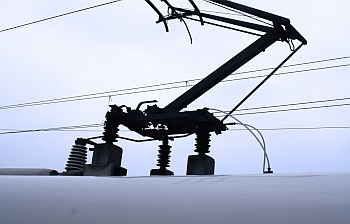

Applicazioni in ambito Ferroviario
