Soluzioni di bordo e terra per FTI e Mission

HEIM DATaRec MDR / GMDR - Telemetry Down Link

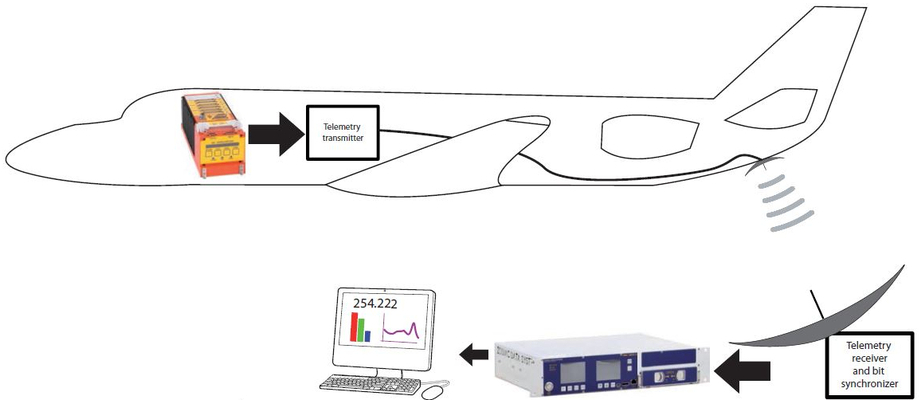

I registratori di bordo HEIM DATaRec MDR possono implementare dei moduli di uscita telemetrica PCM a bit-rate costante, IRIG 106 Ch.7, contenente i dati acquisiti dalle diverse sorgenti, per la loro trasmissione  con un normale trasmettitore RF per stream PCM.

Gli stessi moduli offrono anche ulteriori ingressi per sorgenti esterne quali dati PCM e Ethernet e segnali Audio che possono essere così trasmessi su di un unico link RF

Criteri di filtraggio/decimazione permettono di ridurre la data-rate del link telemetrico rispetto a quella registrata.
Il setup del formato telemetrico e automatico.

Il flusso telemetrico, ricevuto a terra tramite un'una unità HEIM DATaRec GMDR, puo essere distribuito via Ethernet UDP Ch10 e/o demultiplexato per la ricostruzione in tempo reale, dei canali contenuti, nei loro formati originali (video, audio,PCM…).

Soluzioni di bordo e terra per FTI e Mission

HEIM DATaRec MDR / GMDR - Telemetry Down Link


Prestazioni

MDR telemetry modules

MC10T

Telemetry module for MDR, 1x PCM In, 1x Ethernet In, 1x PCM Out

MC10TA

Telemetry module for MDR, 1x PCM Input, 1x Ethernet Input,

4x Audio In/Out, 1x PCM telemetry Out

MTVMD-TM7B-BBAB

Telemetry module for MDR, 3x PCM Input, 4x Audio In/Out,

1x Discrete Input (12 bit), 3x PCM telemetry Out

MTVME-TM7B-BBAA

Telemetry module for MDR, 3x PCM Input, 4x Audio In/Out,

1x Ethernet Input (12 bit), 3x PCM telemetry Out

TRM100

Stand alone DATaRec4 Telemetry Receiving Module, 1 x PCM

input channel, 2 x Ethernet and 1 x PCM output channels

TRM200

Stand alone DATaRec4 Telemetry Receiving Module, 1 x PCM

input channel, 4 x DVI Video/Audio and 2 x Analog Voice output channels

TRM300

Stand alone DATaRec4 Telemetry Receiving Module, 1 x PCM

input channel, 7 x PCM output channels

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

Soluzioni per FTI e Mission
Soluzioni per FTI e Mission
Telemisura bordo / terra
Telemisura bordo / terra
Registratori MDR di bordo
Registratori MDR di bordo
Modulo MDR per telemetria in down-link
Modulo MDR per telemetria in down-link
Unità GMDR di terra
Unità GMDR di terra

PDF

Brochure HEIM MDR .PDF
