Prestazioni
Accelerometri Piezoresistivi per Crash Test
ASC 74C1 / ASC 74C1A - Tri-Assiali di piccole dimensioni con uscita in milliVolt o in Volt
ASC 74C1 è un accelerometro tri-assiale compatto, basato su tecnologia MEMS, specificamente progettato per applicazioni di Crash Test e risponde alle specifiche SAE J211.
La sua robusta custodia è realizzata in alluminio fresato ed anodizzato ed è isolata elettricamente dal sensore di misura. Il sensore accelerometrico capacitivo, di tipo “Gas Damped”, offre elevata resistenza agli shock meccanici.
La configurazione è a ponte di Wheatstone alimentabile fino a 10 Vdc con sensibilità d'uscita di circa 200 mV fondo scala.
È disponibile con i seguenti campi di misura: ± 500, 1000 e 2000 g e con risposta in frequenza da 0 Hz fino a 2,5kHz .
Il collegamento elettrico è tramite un robusto ma flessibile cavetto integrato.
Questi accelerometri, compensati nel range di temperatura -20 ÷ +80°C, vengono calibrati in fabbrica e sono fornibili corredati dei seguenti dati di calibrazione: Sensibilità, Offset, Risposta in Frequenza e Fase.
Il costruttore è accreditato DAkkS, in accordo alle DIN EN ISO/IEC 17025:2005, per eseguire calibrazioni “Pendulom”, “Sinusoidal” e “Low Frequency”.
Accelerometri Piezoresistivi per Crash Test
ASC 74C1 / ASC 74C1A - Tri-Assiali di piccole dimensioni con uscita in milliVolt o in Volt
Prestazioni
|
ASC 74C1
|
||||||||
|
Range di misura (± g)
|
|
|
|
|
|
500
|
1000
|
2000
|
|
Risposta (DC÷…Hz / ±5%)
|
|
|
|
|
|
2500
|
2500
|
2500
|
|
Uscita (mV fondo scala @ 10 Vdc)
|
|
± 150
|
± 150
|
± 260
|
||||
|
Alimentazione
|
Da 3 a 10 Vdc regolata
|
|||||||
|
Shock
|
5000g
|
|||||||
|
Temperatura
|
-20 ÷ +80°C operativa
|
|||||||
|
Collegamento
|
Cavo 12 poli, lunghezza 6 m
|
|||||||
|
Peso (grammi)
|
16 g + 12 g per metro di cavo
|
|||||||
|
Dimensioni (mm)
|
23.6 x 16 x 18
|
|||||||
.
Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

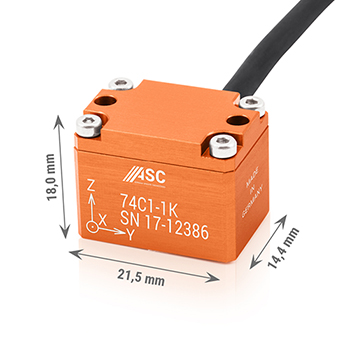

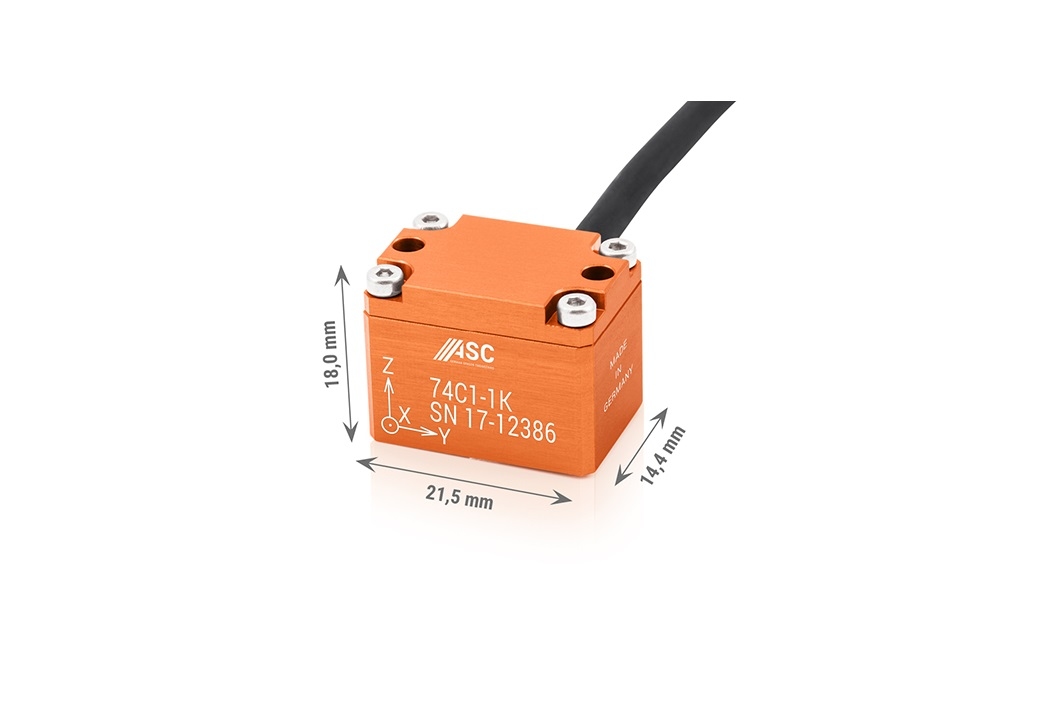

Accelerometro per Crash Test ASC 74C1
