Acquisizione dati di bordo

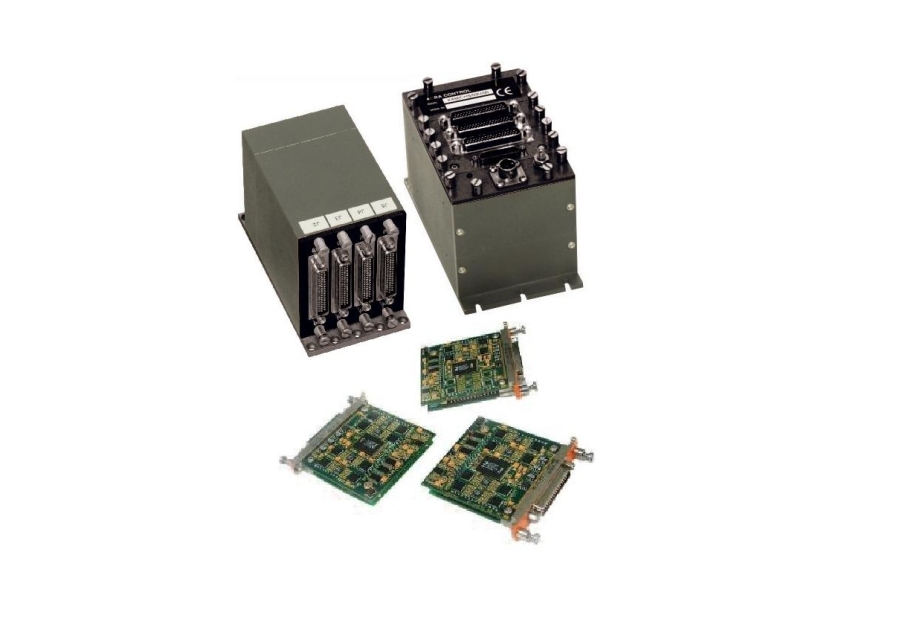

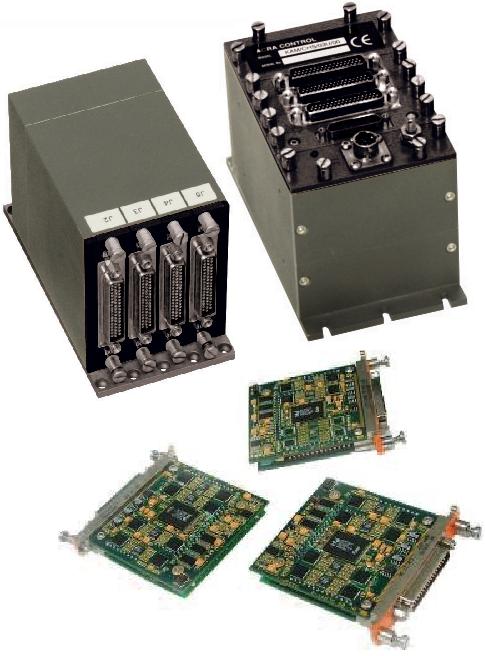

ACRA KAM-500 FDAU - Flight Data Acquisition Unit

KAM500 FDAU, sono dei sistemi modulari Flight Data Acquisition Unit, robusti, affidabili, compatti e qualificati per applicazioni su velivolo, di Health & Usage Monitoring (HUM), Operational Loads Monitoring (OLM), Flight Data Acquisition & Recording, ma anche per applicazioni IVHM (Integrated Vehicle Health Management) su veicolo.
Possono acquisire in modo stand-alone su memoria solid-state interna, oppure operare come front-end di un flight data recorder (FDR) o di un crash recorder di bordo; sono anche configurabili in modo distribuito su rete Ethernet.
In combinazione con le unità di registrazione Ethernet IP ACRA NET-500
costituiscono dei potenti sistemi di registrazione distribuita.
I moduli plug-in supportano il condizionamento e l'acquisizione di diverse tipologie di segnali analogici e digitali, segnali video e il monitoraggio di una varietà di bus avionici.
Le interfacce FDR disponibili, oltre a PCM e a Ethernet, includono ARINC-573/717/747 e ARINC-767.

Acquisizione dati di bordo

ACRA KAM-500 FDAU - Flight Data Acquisition Unit


Prestazioni

Caratteristiche tecniche

Tipologia
Sistema di acquisizione imbarcabile ruggedized, qualificato per impieghi Airborne
Alimentazione
28 Vdc (nominale).
Protocolli di uscita
ARINC-429, ARINC-573 / 717 / 747 / 767, PCM IRIG 106 ch.4 o Ethernet.
N°  di slot
Da 2 a 13 slot utente per chassis.
N° di chassis per sistema
Uno o più chassis secondo differenti tipologie di interconnessione PCM master/slave o Ethernet.
Dimensioni
Compatte; variabili in accordo alla tipologia di chassis.
N° di canali
Virtualmente illimitato.
Data storage
CF removibile o memoria flash scaricabile via Ethernet.
Segnali e dati acquisibili
Analogici
Tensione, corrente; sensori estensimetrici, potenziometrici resistivi, piezoelettrici e ICP compatibili, LVDT e RVDT, TC, RTD, scanner per pressioni e temperature; segnali synchro e 3-phase power.
Digitali
frequenza, periodo, RPM, eventi discreti.
Bus
RS232/422/485, ARINC429, ARINC573, MIL-STD-1553, STANAG-3910, Ethernet, AFDX, FireWire, stream PCM, Panavia bus e Panavia MC/ENMC link, CANbus, CAIS …
Voce
Due o più canali audio con compressione CVSD.
Video
PAL, NTSC o Y/C (S-video) con compressione MPEG-4.
Tempo
IRIG-B, GPS o PTP IEEE-1588 per config. Ethernet Network

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

Strumentazione COTS per Avionica e Flight Testing
Strumentazione COTS per Avionica e Flight Testing
ACRA FDAU - Flight Data Acquisition Unit
ACRA FDAU - Flight Data Acquisition Unit

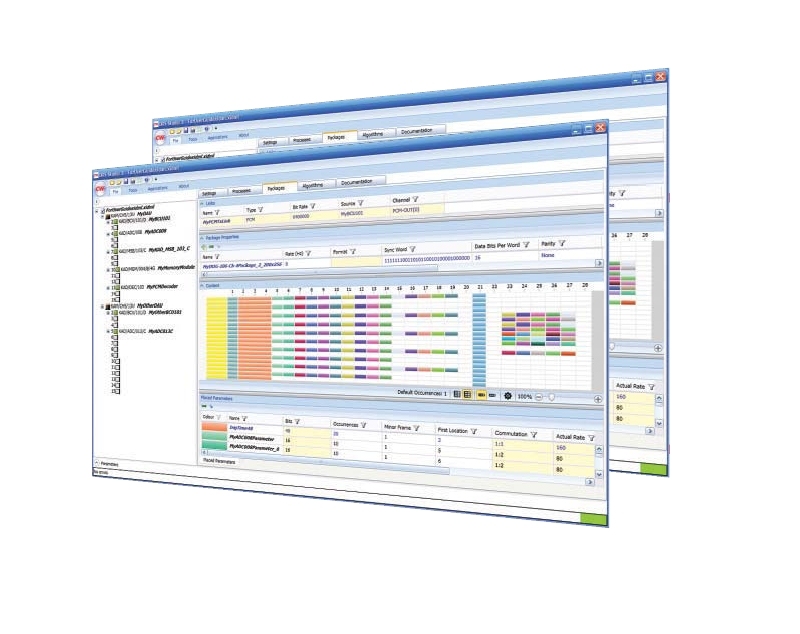

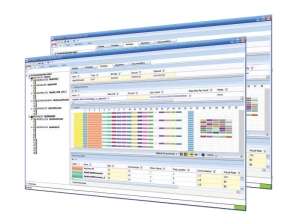

DAS STUDIO - software di configurazione
