Torsiometri rotativi

I torsiometri rotativi della Famiglia DF sono dotati di un elemento di misura innovativo in combinazione con una telemetria digitale multicanale.
Ciò consente diverse possibilità di installazione in svariate applicazioni.
Il torsiometro è unico in quanto il rotore è dotato di un amplificatore estensimetrico multicanale (DF Dual).

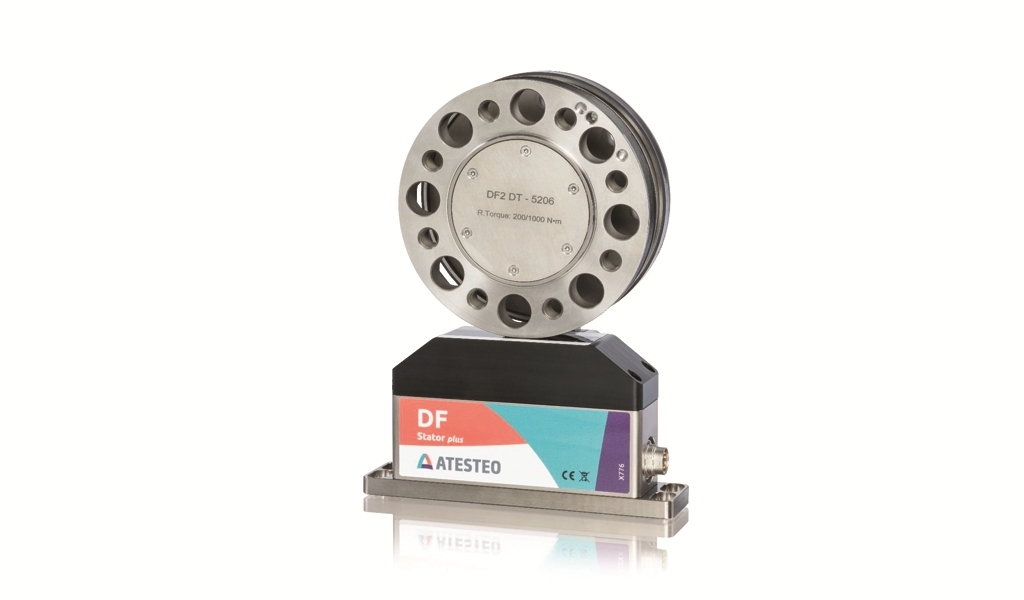

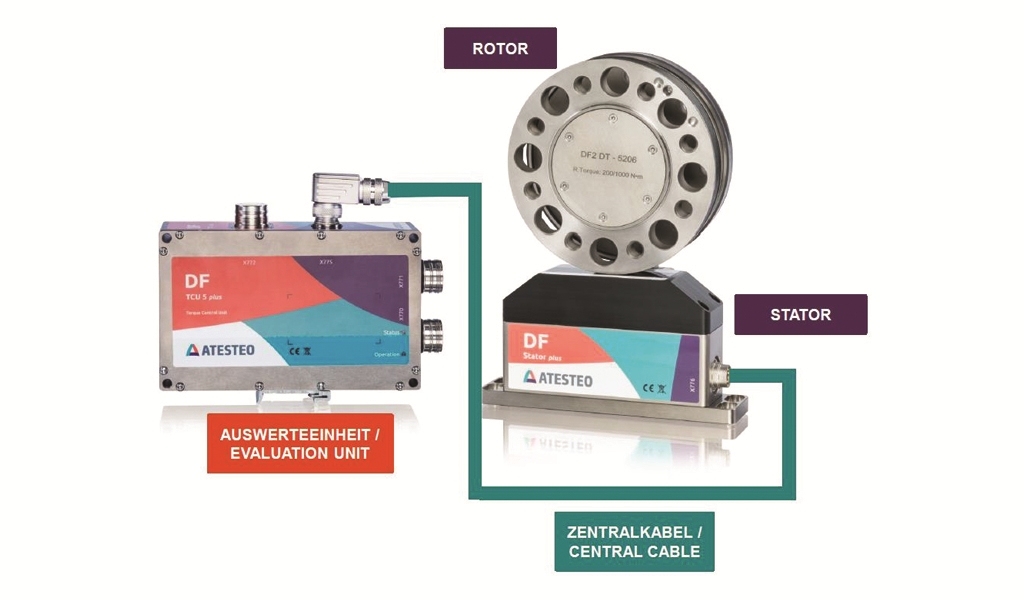

I sistemi DF plus sono dotati di uno statore senza anello per installazioni semplici e rapide.
Il canale di overflow aggiuntivo trasmette valori di misura fino al 300% della coppia nominale.
Viene segnalata anche la temperatura del rotore. Le dimensioni della flangia della serie DF sono conformi alla norma DIN e sono compatibili con i sistemi esistenti.

Torsiometri a flangia per diverse applicazioni:

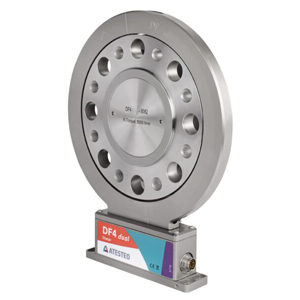

• DF ibex – per misurazioni con i più elevati requisiti di precisione. Classe di precisione ≤ ± 0,02 %.

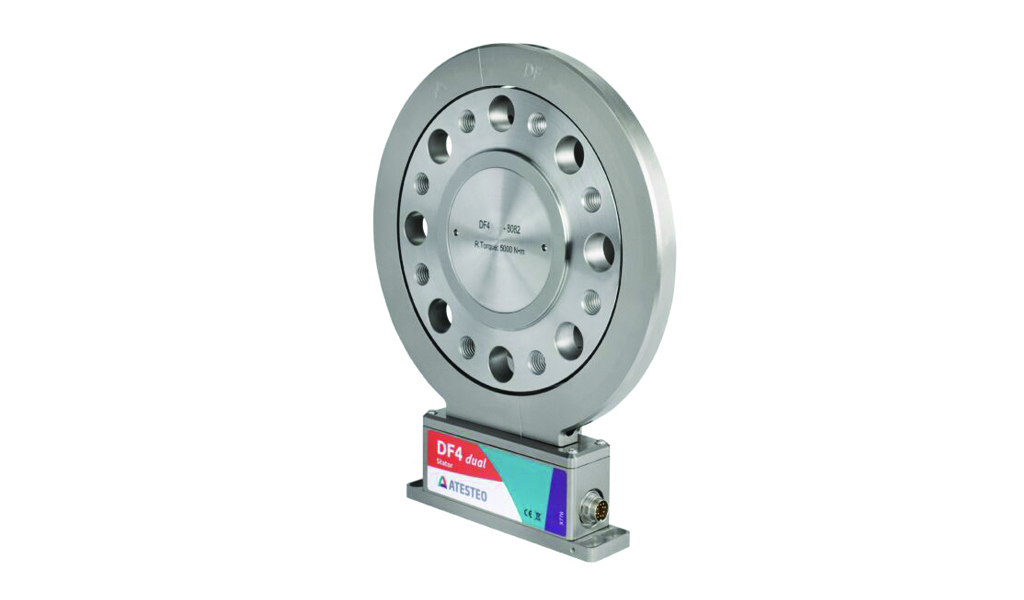

• DF dual – con due intervalli di coppia (torsiometro a doppio intervallo) per misurare un ampio range di coppia senza modifiche meccaniche.

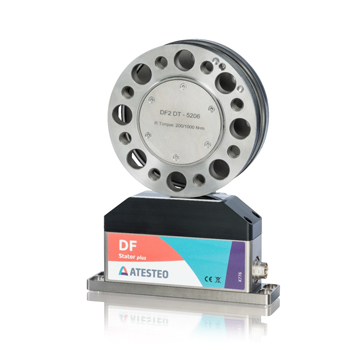

• DF plus – trasduttore di coppia compatto, senza anello, ideale per spazi di installazione ridotti.

Principali caratteristiche:
• Velocità massime fino a 25.000 giri/min
• Classe di precisione: 0,02% F.S.
• Convertitore A-D: 24 bit
• D-A per l’uscita analogica: 16 bit
• Frequenza di campionamento totale: 25 kHz
• Intervallo di temperatura di esercizio: 0…85°C
• Distanza operativa rotore/statore: < 4 mm
• Limite di coppia: 300%
• Campi di misura personalizzati su richiesta
• Coppia nominale liberamente selezionabile nella gamma da 100 a 10.000 Nm
• Telemetria digitale multicanale 24 bit (DF Dual)
• Statore senza anello con distanza fino a 4 mm (DF plus)
• Opzionale: due campi di misura reali (DF Dual)
• Uscite F, U, CAN, Allarme
• Passo Ø = 84 mm – 196 mm
