Torsiometri rotativi
DRDL - telemetrici a doppio range con alberi cilindrici
DRDL è una famiglia di torsiometri a trasmissione telemetrica, con elettronica integrata e doppio campo di misura; grazie all'assenza di contatti striscianti non è richiesta manutenzione periodica.
Dispongono di uscita amplificata di coppia a ±10V fs e opzionalmente di uscite giri e angolo; richiedono un’alimentazione di 12VDC.
Dispongono di uscita amplificata di coppia a ±10V fs e opzionalmente di uscite giri e angolo; richiedono un’alimentazione di 12VDC.
I modelli disponibili coprono range di misura compresi tra ±0,5Nm e ±1.500Nm, con un'accuratezze tipica dello 0,1% fs; il secondo campo di misura può essere scelto con fondo scala compreso tra 1/10 e 1/2 di quello primario.
approfondisci
La massima velocità operativa può raggiungere i 36.000 RPM e la massima risposta in frequenza è fino a 200Hz.
La temperatura operativa è compresa fra 0…60°C.
Torsiometri rotativi
DRDL - telemetrici a doppio range con alberi cilindrici
Prestazioni
Principali caratteristiche
|
Range di misura (Nm)
|
5
|
10
|
20
|
50
|
100
|
200
|
500
|
1.000
|
|
Errore max
|
0,5% fs
|
|||||||
|
Non linearità
|
0,3% fs
|
|||||||
|
Isteresi
|
0,3% fs
|
|||||||
|
Uscita coppia
|
0±5V / 10±8mA
|
|||||||
|
Uscita giri
|
60 impulsi/rivoluzione, open collector (opzionale)
|
|||||||
|
Alimentazione
|
11,5÷30V
|
|||||||
|
Banda passante
|
1kHz
|
|||||||
|
Temperatura
|
0÷60°C operativa
|
|||||||
|
Dimensioni (mm)
|
80 x 70 x 72
|
90 x 75 x 77,5
|
120 x 105 x 97,5
|
|||||
Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

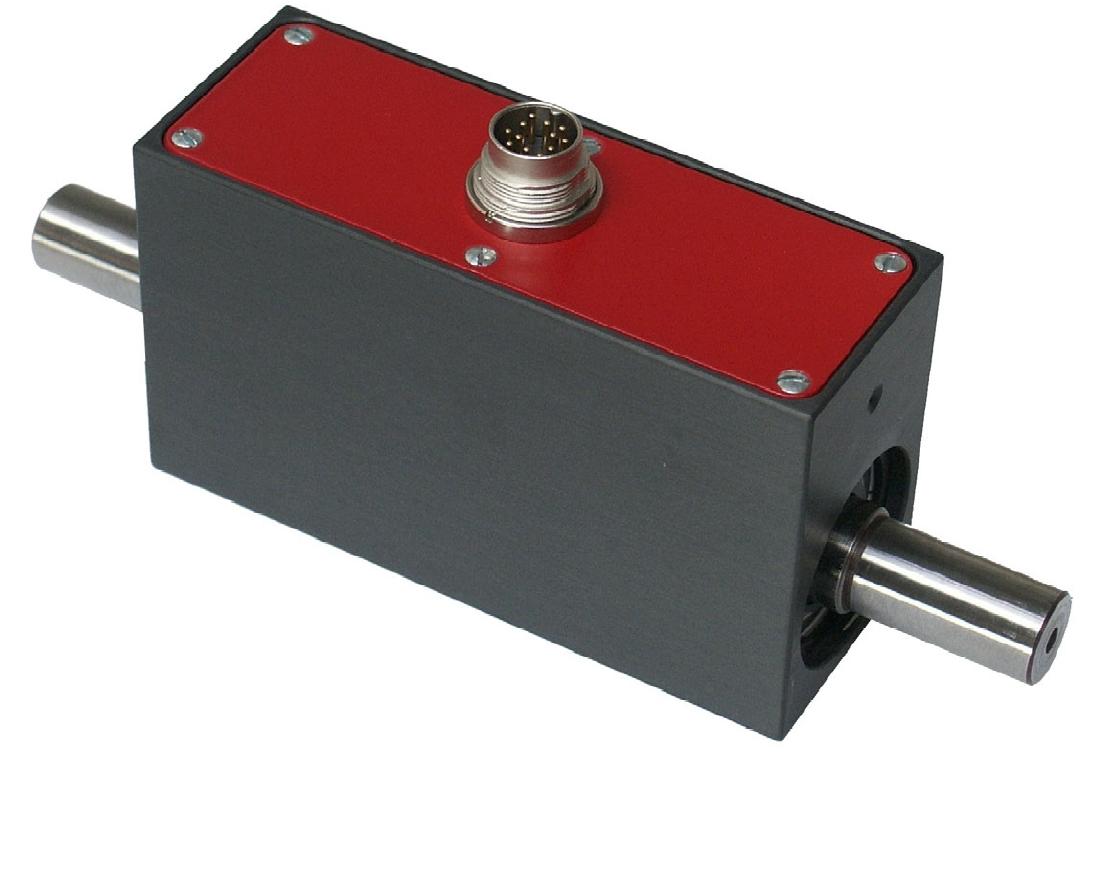

Torsiometro DRDL
