Trasduttori di posizione e spostamento

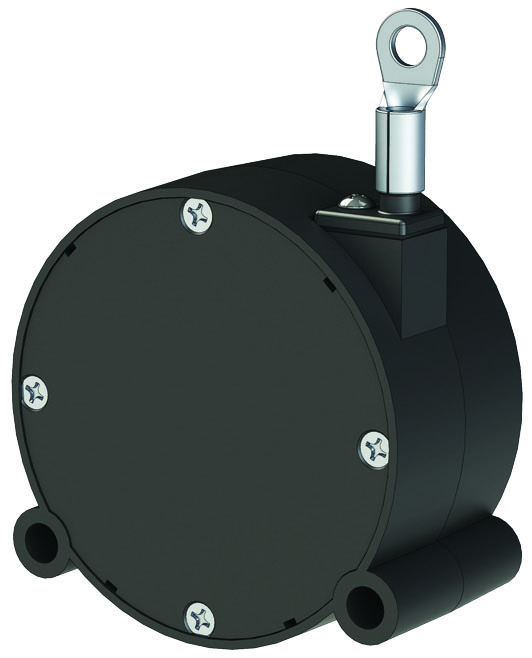

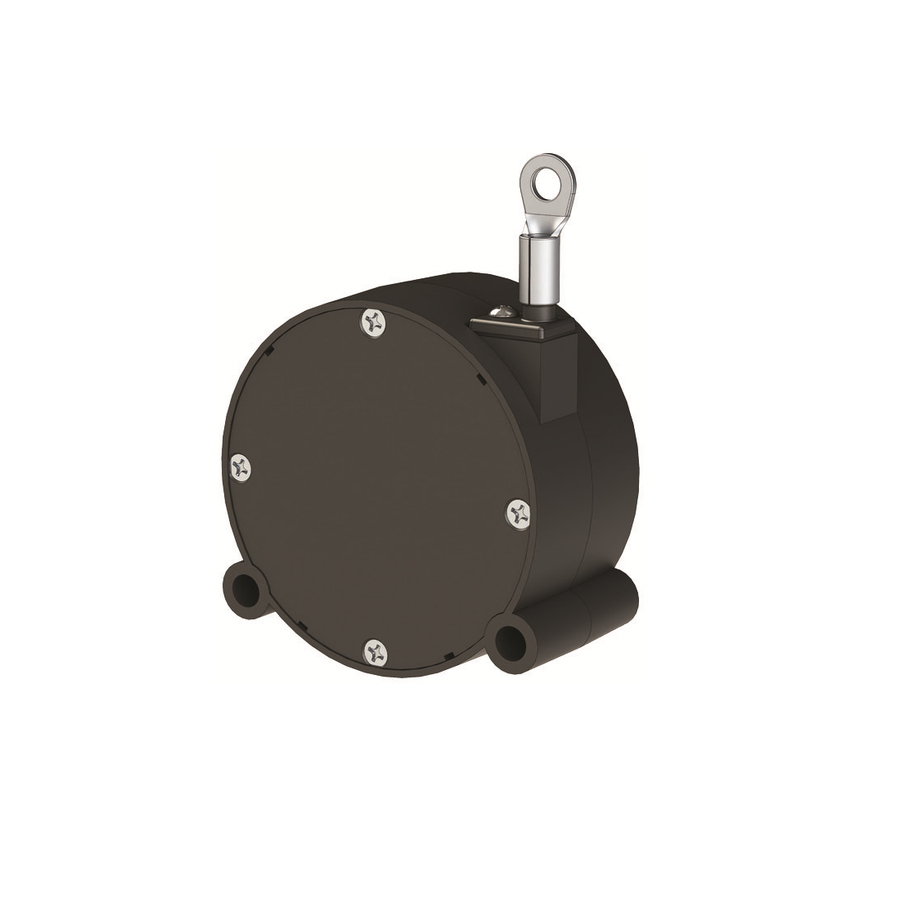

ID/FX-HM - serie compatta

ID/FX-HM è una serie di trasduttori per misure di posizione e spostamento ad estensione di cavo, di tipo compatto per misure di posizione e spostamento, adatti anche dove gli spazi di installazione sono molto ridotti. Il diametro esterno di questi sensori è infatti minore di 4 cm.

La custodia termo-plastica offre grado di protezione IP52 oppure IP65 per impieghi anche in ambienti bagnati; il range operativo di temperature è da -25 a +75 °C.

Basato su di un sensore interno ad effetto Hall (senza contatto) è particolarmente adatto in applicazioni che richiedono un numero molto elevato di cicli di lavoro; è testato fino a 250.000.000 di cm percorsi dal cavo traente.

L'uscita analogica 0÷10 VDC, proporzionale allo spostamento, consente il collegamento a qualsiasi sistema di acquisizione, PLC o display per una varietà di impieghi nell’industria, nella sperimentazione e nella ricerca.


9 differenti range di misura:
 0  ÷    50 mm  (0  ÷   2”)
 0  ÷    75 mm  (0  ÷   3”)
 0  ÷  100 mm  (0  ÷   4”)
 0  ÷  125 mm  (0  ÷   5”)
 0  ÷  150 mm  (0  ÷   6”)
 0  ÷  200 mm  (0  ÷   8”)
 0  ÷  250 mm  (0  ÷  10”)
 0  ÷  300 mm  (0  ÷  12”)
 0  ÷  375 mm  (0  ÷  15”)
ID/FX-HM - uscita analogica in tensione
ID/FX-HM - uscita analogica in tensione

PDF

ID/FX-HM - uscita analogica in tensione
