Visualizzazione del tempo IRIG e NMEA

gle/TCD-100

Time Code Display miniatura, imbarcabile

gle/TCD-100 è disponibile in tre varianti che supportano diversi tipi di sorgente temporale.

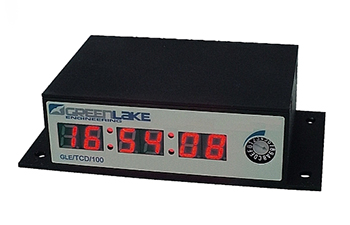

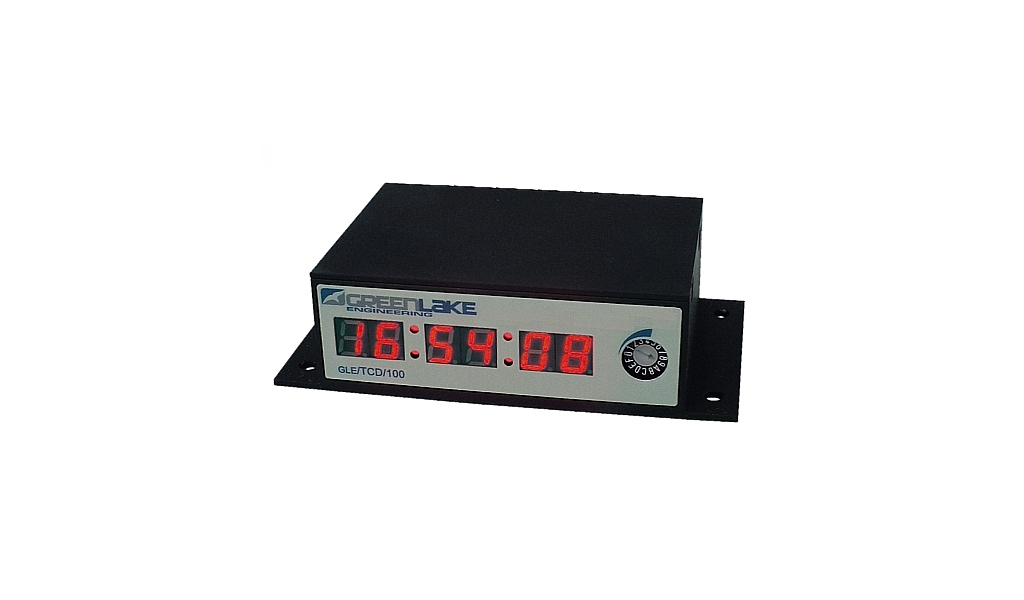

Questa unità decodifica e visualizza il tempo di ingresso in Ore, Minuti e Secondi su di un display a LED a sei cifre come HH: MM: SS.
La sua intensità è regolabile dall'utente tramite un selettore sul pannello frontale.
In assenza di una sorgente di tempo applicata all’ingresso, aggiorna il tempo con il clock interno e i “due punti” separatori lampeggiano a una frequenza di 1Hz.
gle/TCD-100 è contenuto in un robusto contenitore in alluminio fresato, installabile tramite flangia.

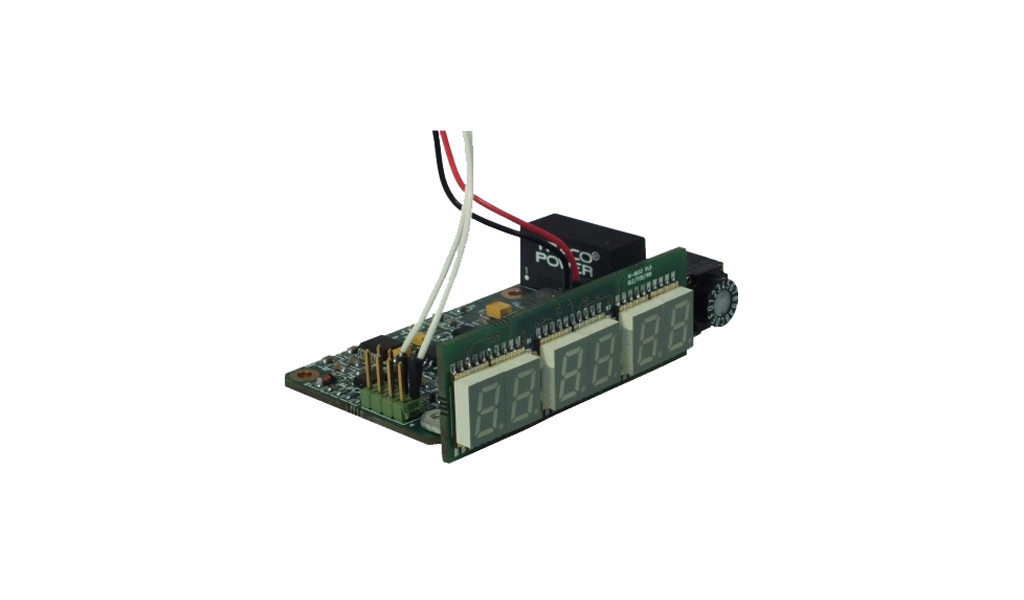

gle/TCD-100-OEM è la versione su scheda di questo Time Code Display e offre le stesse funzionalità di visualizzazione del tempo ma è soprattutto adatta per l’integrazione in apparati OEM. Sono disponibili su richiesta diverse dimensioni di display e colori dei LED.

Caratteristiche

	gle/TCD-100 B01	gle/TCD-100 B02	gle/TCD-100 N01
Time Input	IRIG B122 1 kHz Time Code, referred also as modulated IRIG B.	IRIG B002 serial Time Code, TTL level. Referred also as non-modulated IRIG B.	GPS NMEA RS232 serial format, 4800 bps, GGA or RMC messages.
Display	Six digits, seven segment, LED, Red. Character Height: 7.6 mm [0.3 Inches].
Intensity	Controllable by front panel. screw-driver, 16 positions/ rotary switch.
Internal Reference	Temperature compensated crystal oscillator, TCXO ± 5 x 106.
Power Supply	10 to 36 Volts DC, approx 2 watts @ maximum brightness.

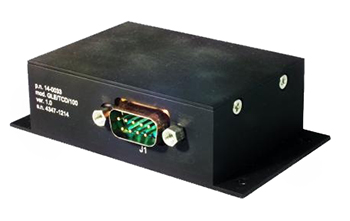

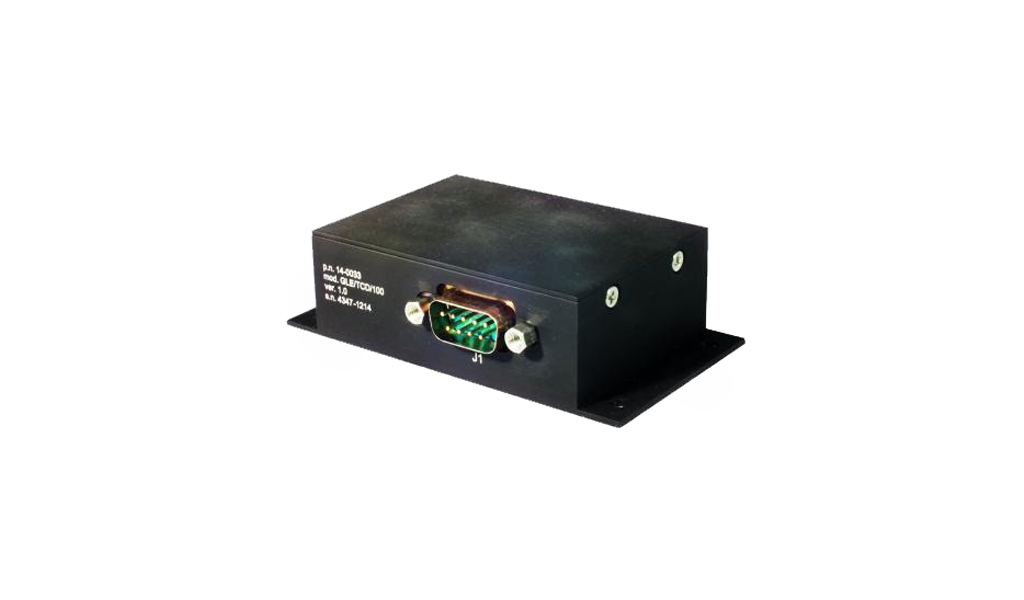

Enclosure	Milled aluminum black anodized, 90 x 25 x 50 mm (W x H x D) [approx. 3.5 x 1 x 2 inches], rear panel connector excluded.
Weight	Less than 100 grams
Temperature Range	Operating: -10°C to +60°C
Humidity	0 ÷ 95% RH non-condensing
Acceleration	Designed to withstand up to 20 g in all directions
Vibration	Designed to withstand up to 20 g per MIL-STD 810F
Shock	Designed to withstand up to 40 g per MIL-STD 810F

Applicazioni
Strumentazione e test, a bordo e in ambienti difficili:
• Veicoli militari e civili
• Prove di volo / certificazione di aeromobili
• Prove su veicoli ferroviari
• Prove su navi …
