Registratori digitali imbarcabili
ACRA NET/REC/xxx - Registratori Ethernet IP
NET/REC/xxx è una famiglia di registratori stand-alone, per dati Ethernet IP.
Con dimensioni compatte, sono adatti ad essere installati su cockpit velivolo; il mainframe base include la sincronizzazione al tempo IRIG-B, GPS o IEEE1588 PTP, una porta Ethernet e le linee di I/O per il controllo remoto, un display LED con le indicazioni operative dell’unità (tempo, event counter, stato della registrazione e della memoria), un interruttore di Start e Stop e un pulsante di Event frontali.
In combinazione con le unità di acquisizione ACRA FDAU consentono di realizzare dei sistemi di registrazione distribuibili.
La memoria solid-state è vista dal PC come un drive FAT32 e i file, in formato PCAP, sono direttamente accessibili dal software di visualizzazione e analisi ACRA GS WORKS e da pacchetti software freeware come Wireshark o simili.
La configurazione di queste unità avviene in modo rapido e semplice attraverso un processo di programmazione razionalizzato.
I protocolli standard SNMP, IEEE 1588 PTP e TFTP facilitano il loro controllo, la sincronizzazione, la trasmissione e la registrazione dati in tempo reale.
Per incrementare la capacità e la velocità di registrazione è possibile collegare più registratori in modalità "daisy chain".ACRA SSR/CHS è una famiglia di registratori imbarcabili multiruolo per segnali analogici e digitali, segnali video e dati da bus avionici.
Registratori digitali imbarcabili
ACRA NET/REC/xxx - Registratori Ethernet IP
Prestazioni
|
NET/REC CHASSIS |
||||
|
Chassis |
DZUS Rails |
Storage |
Dimensions (HxLxW) |
Ethernet Speed |
|
NET/REC/001 |
2 |
CF |
57 x 70 x 127mm |
100BaseT |
|
NET/REC/002 |
3 |
SSD |
71 x 163 x 127mm |
100BaseT |
|
NET/REC/003 |
3 |
SSD |
71 x 163 x 127mm |
1000BaseT |
|
Caratteristiche comuni a NET/REC/001 /002 e /003 |
||||
|
- Registrazione di dati Ethernet IP |
||||
|
- File system FAT32 |
||||
|
- Formato dei file PCAP (visibili con il software di analisi GS WORKS oppure con pacchetti freeware come Wireshark) |
||||
|
- Tagging di eventi |
||||
|
- Display alfanumerico dello stato della registrazione e della memoria |
||||
|
- Controllo remoto da porta Ethernet e da linee digitali |
||||
|
- Sincronizzazione con tempo GPS / IRIG-B o IEEE 1588 PTP |
||||
|
- Possibilità di collegamento daisy-chain di più registratori |
||||
|
- Temperatura operativa da -40 a 85°C |
||||
Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
Strumentazione COTS per Avionica e Flight Testing

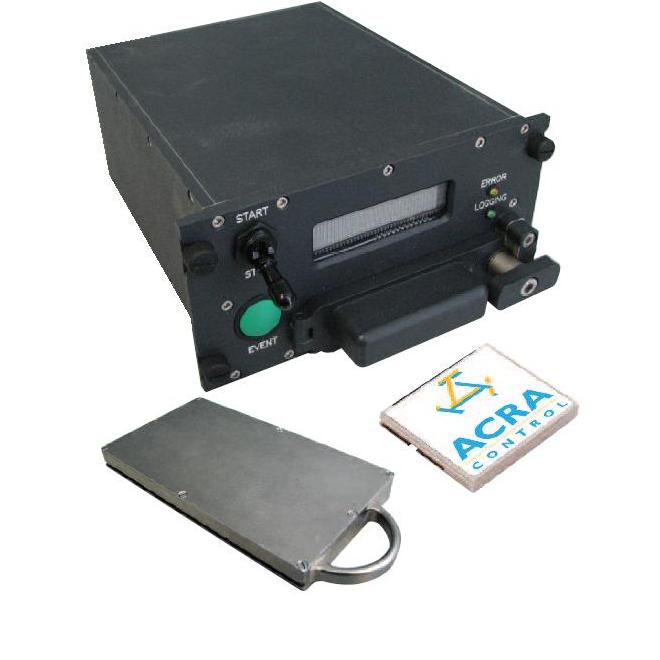

NET/REC/001 della famiglia ACRA NET-500

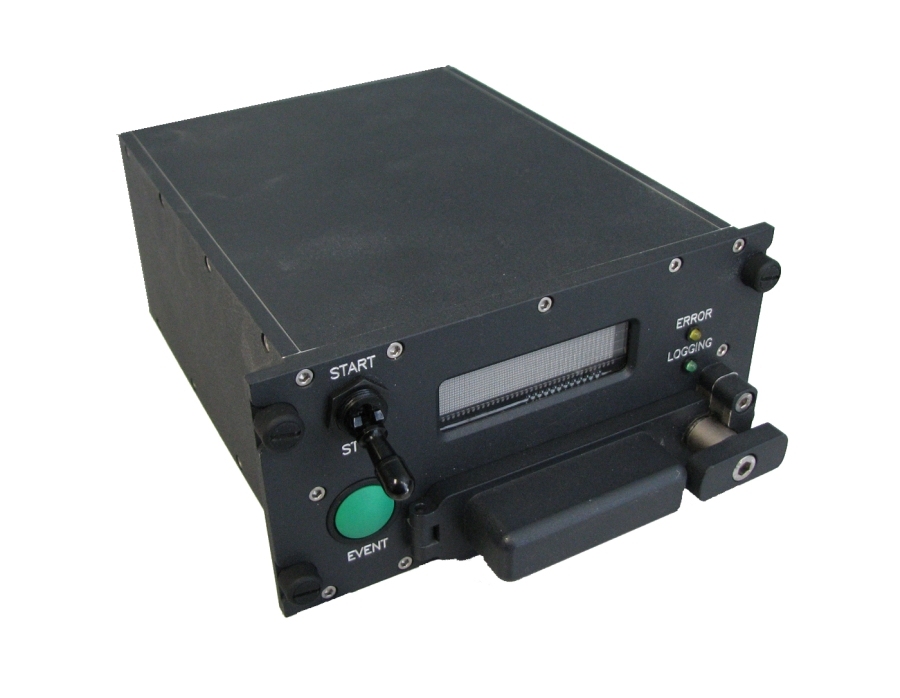

NET/REC/002 /003 della famiglia ACRA NET-500
