Celle di carico e trasduttori di forza

K3D - misura su tre assi a trazione e compressione

K3D è una famiglia di celle di carico a trazione e compressione, di costruzione robusta, realizzate in allumiono o acciaio inossidabile.

Questi modelli permettono la misura del carico su tre assi (x, y, z).
Hanno campi di misura compresi tra 2 N e 500 kN f.s., accuratezza 0,5% o 1% in base al campo di misura, temperatura operativo tra -20 e +70 °C o tra -10 e + 85°C.

La configurazione è a ponte di Wheatstone con alimentazione fino a 10 V.

I range di misura standard sono: 2, 10, 20, 50, 100, 200 N; 1, 2, 5, 10, 20, 50, 100, 200, 500 kN.



Celle di carico e trasduttori di forza

K3D - misura su tre assi a trazione e compressione


Prestazioni

Modello

Dimensioni

Peso

K3D40 2/10/20/50 N

40x40x20 mm

85 g

K3D60 10/20/50/100/200/500 N

60x60x27 mm

110g

K3D120 50/100/200/500 N

120x120x30 mm

1,1 kg

K3D120 1/2/5 kN

120x120x30 mm

2,0 kg

K3D160 2/5/10/20/50 kN

160x160x66 mm

8,35 kg

K3D300 50/100/200 kN

300x300x100 mm

45 kg

K3D400 500 kN

400x400x100 mm

120 kg

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

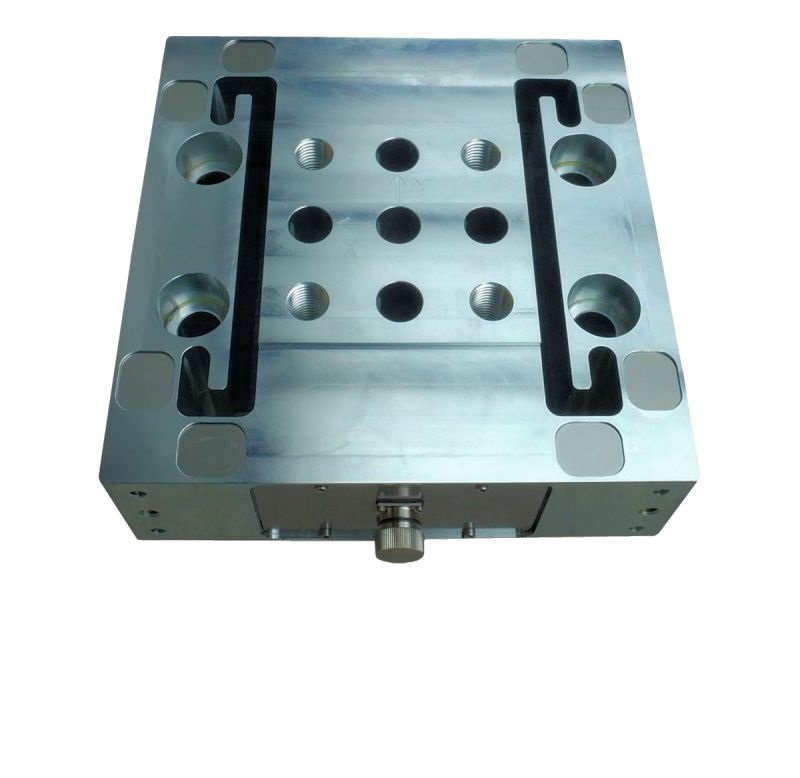

K3D 300 trazione e compressione su tre assi
K3D 300 trazione e compressione su tre assi

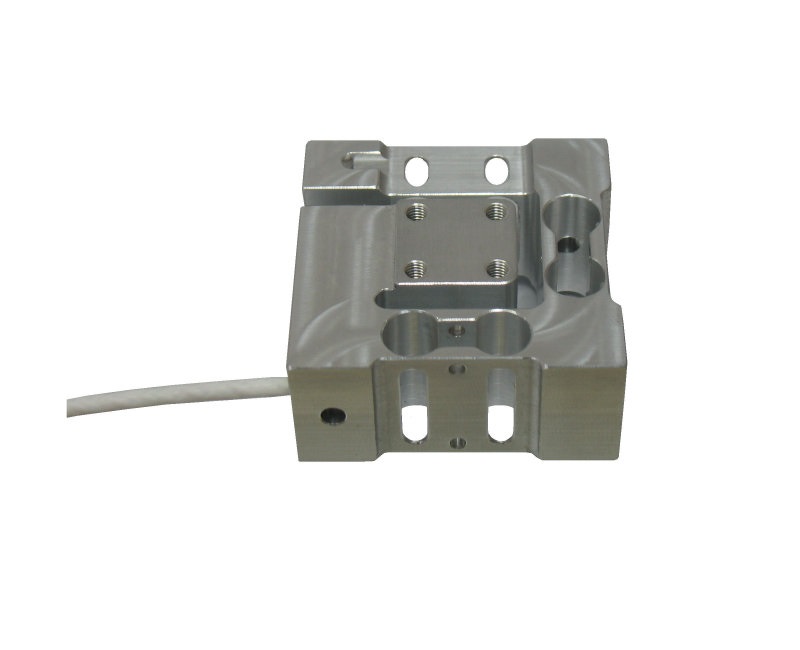

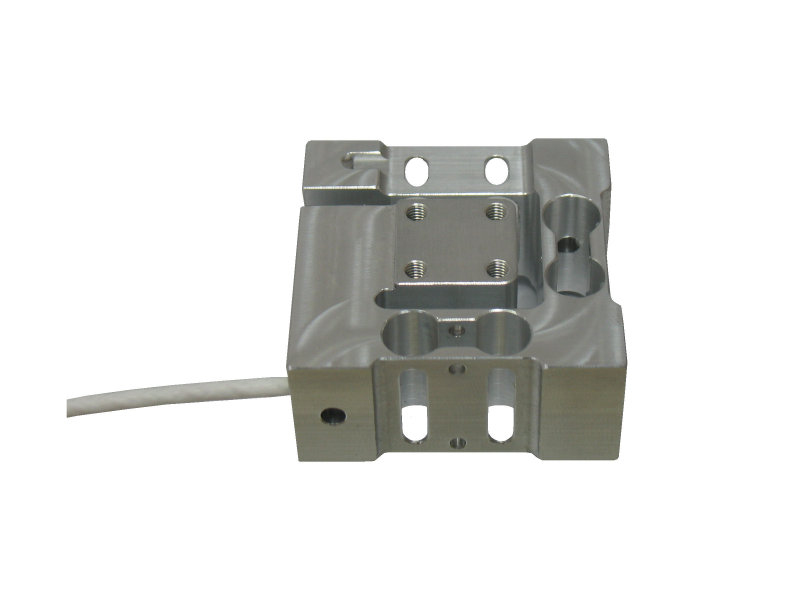

K3D 40 misura del carico su tre assi
K3D 40 misura del carico su tre assi

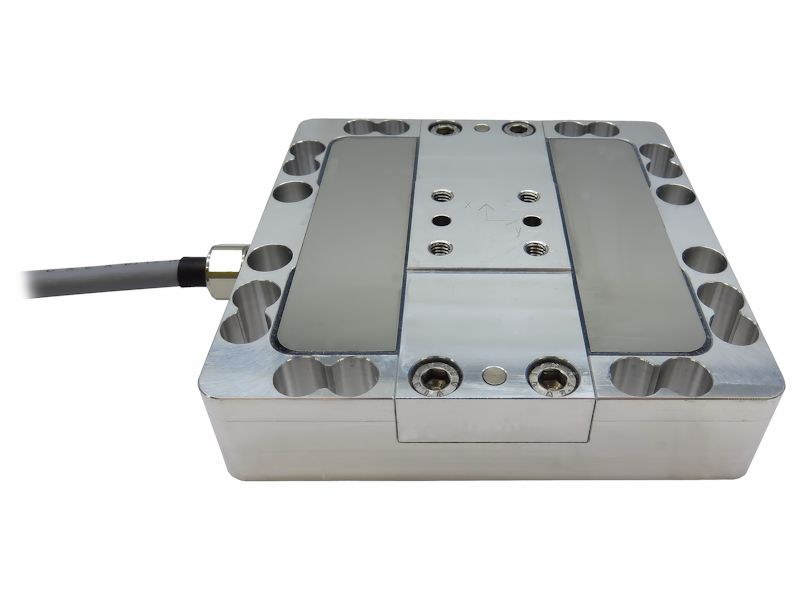

K3D 120 misura del carico su tre assi
K3D 120 misura del carico su tre assi
