Celle di carico e trasduttori di forza

KD80s - Trazione/Compressione,  Temperatura estesa, Carichi elevati

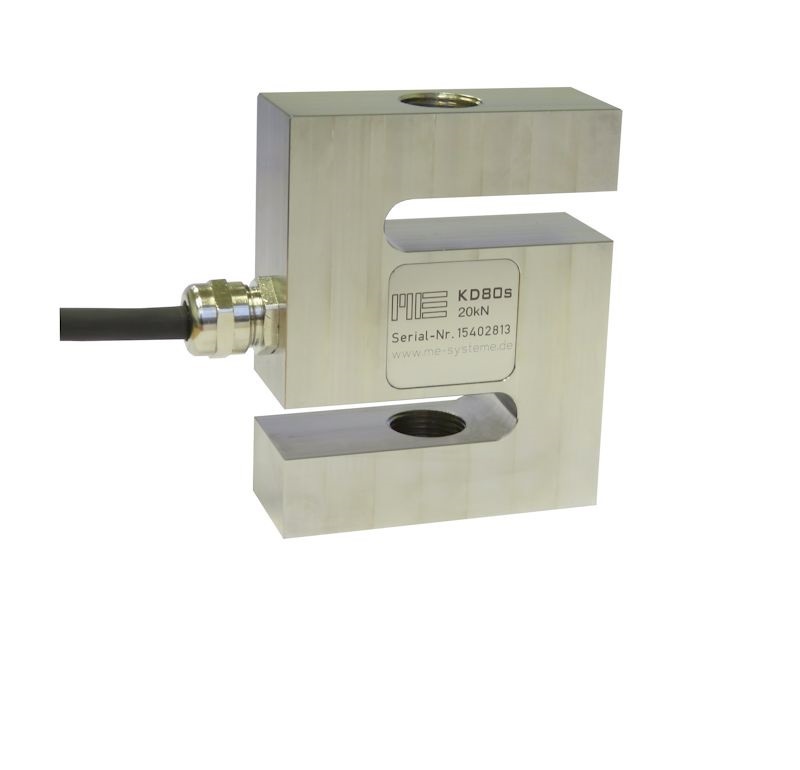

KD80s è una famiglia di celle di carico a trazione e compressione di tipo S.

Hanno campi di misura compresi tra 500 N e 200 kN f.s., accuratezza 0,1%, temperatura operativa standard tra -10 e +85 °C o opzionale tra -40..+180°C.
La configurazione è a ponte di Wheatstone con alimentazione fino a 10 V

I range di misura standard sono: 500 N, 1, 2, 5, 10, 20, 50, 100, 200 kN



Celle di carico e trasduttori di forza

KD80s - Trazione/Compressione,  Temperatura estesa, Carichi elevati


Prestazioni

Modello

Dimensioni



KD80s 500 N

50x60x12,5 mm



KD80s 1k N

50x60x12,5 mm



KD80s 2 kN

50x60x20 mm



KD80s 5 kN

50x60x20 mm



KD80s 10 kN

50x60x20 mm



KD80s 20 kN

80x100x30 mm



KD80s 50 kN

80x100x30 mm



KD80s 100k N

120x150x45 mm



KD80s 200 kN

150x200x60 mm



Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

Serie KD80s trazione e compressione con range esteso di temperatura
Serie KD80s trazione e compressione con range esteso di temperatura

PDF
