Accelerometri Capacitivi
ASC 4221MF, Mono-Assiali con cavo integrato e dimensioni compatte
ASC 4221MF è un accelerometro mono-assiale, basato su tecnologia MEMS, integrato di elettronica di condizionamento ed amplificazione del segnale. La sua custodia, particolarmente piccola e robusta, realizzata in alluminio fresato ed anodizzato, è sigillata con resina epossidica ed è isolata elettricamente; il sensore accelerometrico capacitivo, di tipo “Gas Damped”, offre un’elevata resistenza agli shock meccanici.
Richiede un'alimentazione, anche non regolata, tra 5 e 40 VDC e dispone di uscita analogica in tensione proporzionale all'accelerazione misurata.
È ordinabile con i seguenti campi di misura: ± 2, 5, 10, 30, 50, 100 e 200 g, uscita differenziale ± 2 V fondo scala e con risposta in frequenza dalla DC fino a 1,8 kHz .
Il collegamento elettrico e tramite un robusto ma flessibile cavo integrato.
Questi accelerometri, compensati nel range di temperatura -20 ÷ +80°C, vengono calibrati in fabbrica e sono fornibili corredati dei seguenti dati di calibrazione: Sensibilità, Offset, Risposta in Frequenza e Fase.
Il costruttore è accreditato DAkkS, in accordo alle DIN EN ISO/IEC 17025:2005, per eseguire calibrazioni “Pendulom”, “Sinusoidal” e “Low Frequency”.
Accelerometri Capacitivi
ASC 4221MF, Mono-Assiali con cavo integrato e dimensioni compatte
Prestazioni
|
ASC 4221MF
|
||||||||
|
Range di misura (± g)
|
|
2
|
5
|
10
|
30
|
50
|
100
|
200
|
|
Risposta (DC÷…Hz / ±5%)
|
|
700
|
700
|
1400
|
1600
|
1800
|
1800
|
1800
|
|
Rumore (µV/√Hz)
|
da 10 a 680
|
|||||||
|
Uscita
|
± 2000 mV fondo scala
|
|||||||
|
Alimentazione
|
tra 5 e 40 Vdc
|
|||||||
|
Shock
|
6000g
|
|||||||
|
Temperatura
|
-20 ÷ +80°C operativa
|
|||||||
|
Collegamento
|
Cavo 4 poli, lunghezza 6m
|
|||||||
|
Peso (grammi)
|
3 + 12 per metro di cavo
|
|||||||
|
Dimensioni (mm)
|
12 x 12 x 11
|
|||||||
Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

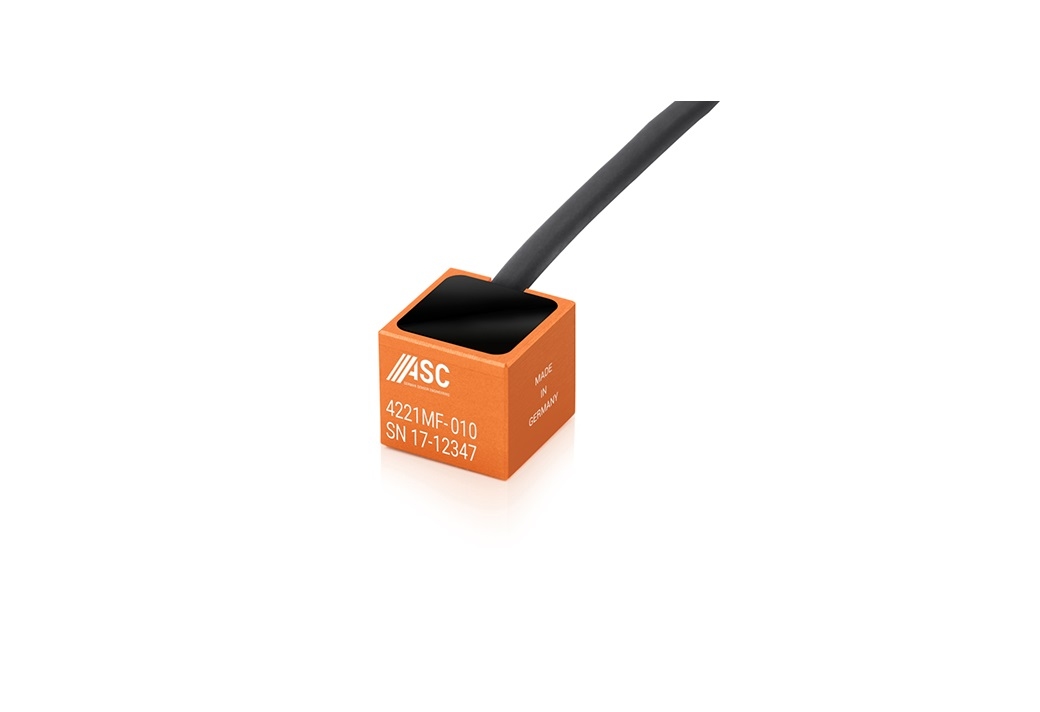

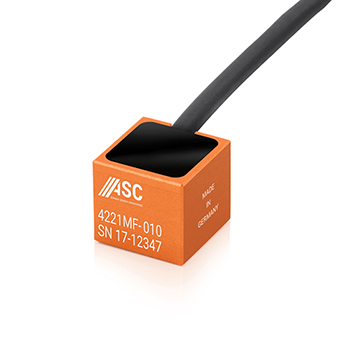

Accelerometro MEMS ASC 4221MF
