Trasduttori di Pressione Piezoelettrici

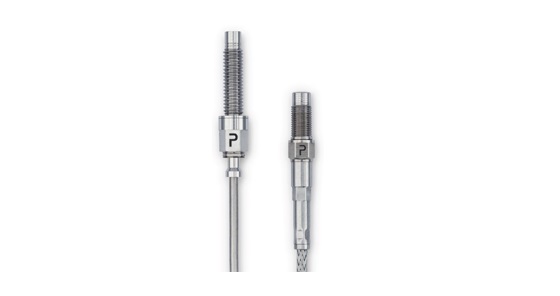

CP5x1 - esecuzione miniatura, diametro 5 mm

CP5x1 è un trasduttore piezoelettrico miniatura ad alte prestazioni, per misure dinamiche di pressione con temperature di lavoro comprese tra -55 e +560°C. Il range di misura è tra 0 e 50 bar e la risposta in frequenza è tra 1 Hz e 50 kHz, con risonanza > di 120 kHz.

L’housing, estremamente robusto e compatto con diametro 5 mm circa, elettricamente isolato dal sensore e saldato ermeticamente, è realizzato con una superlega a base di Nichel; sono disponibili differenti configurazioni meccaniche.

Il cavo di collegamento, con rivestimento metallico, è disponibile con differenti connettori elettrici.

La certificazione ATEX ne consente l’utilizzo anche in ambienti esplosivi.

CP5x1 è realizzato per applicazione R&D che prevedono ampi range di temperatura e gradienti termici, elevato stress meccanico, spazi molto limitati e che richiedono la massima durata e affidabilità.

Grazie agli elementi in cristallo GaPO4 e al design molto curato, questo trasduttore fornisce un segnale di pressione pulito e affidabile anche negli ambienti più difficili.

Principali caratteristiche

Modello	CP5x1
Range dinamico di misura	0 ÷ 50 bar
Pressione di Overload	> 100 bar
Sensibilità (nominale ± 5%)	20 pC/bar
Linearità	≤ 0.5 % FSO
Temperatura operat. continua	-55 ÷ +500°C
Temperatura operat. a breve termine	-55 ÷ +560°C
Resistenza d’isolamento interna	> 10¹⁰ Ω (25°C), >10⁶ Ω (500°C)
Sensibilità all’accelerazione
Assiale	≤ 0.8 mbar/g
Radiale	≤ 0.3 mbar/g
Banda Passante	1 Hz ÷ 50 kHz (risonanza > 120 kHz)
