Posizione e Spostamento

Serie ID/PS C11 - potenziometri lineari miniatura con diametro corpo 11,5 mm

ID/PS C11 è una serie di trasduttori potenziometrici lineari  a stelo di tipo miniatura, realizzati con tecnologia "plastica conduttiva"; dispongono di corpo in alluminio anodizzato, protezione IP66, range esteso di temperatura, elevata linearità, risoluzione pressoché infinita e lunga vita operativa.
Corse di misura da 0-25 a 0-150 mm, diametro corpo di 11,5 mm Ø, albero mobile in acciaio da 3,6 mm Ø, cavo di collegamento in Raychem; sono disponibili in diverse configurazioni e con differenti attacchi meccanici.
L’elevata robustezza costruttiva ed una bassissima suscettibilità alle vibrazioni li rendono particolarmente indicati, oltre che per molte applicazioni in ambito industriale e R&D, monitoraggio strutturale, controllo di processo, sperimentazione meccanica, robotica, anche nella sperimentazione automotive.

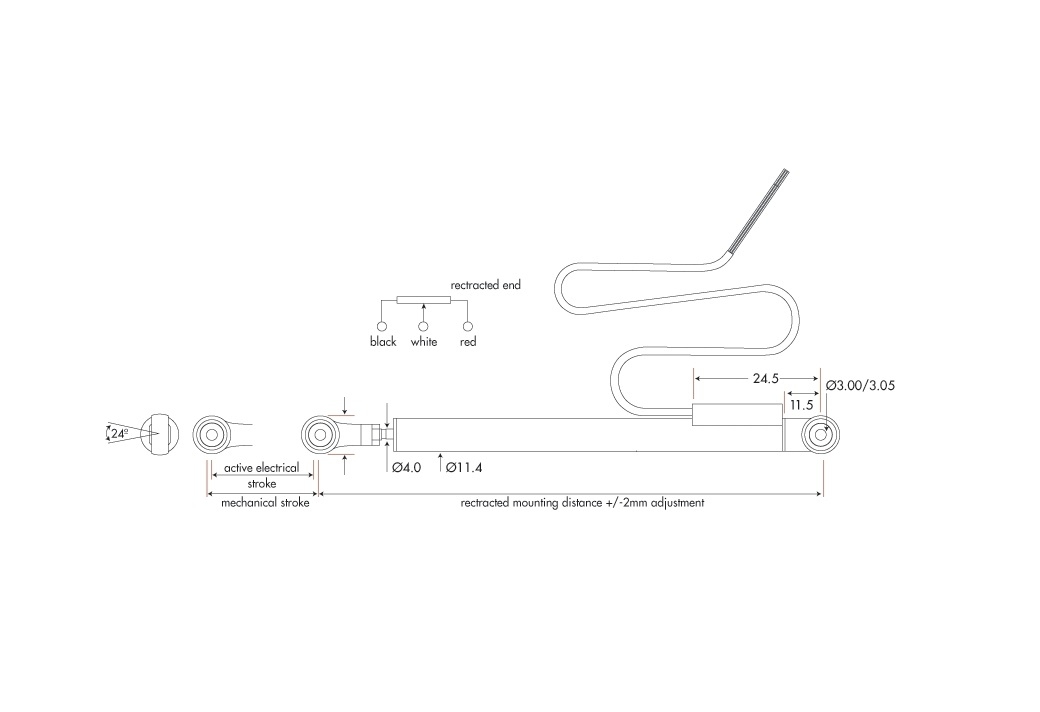

ID/PS C11M, versione con giunti sferici.

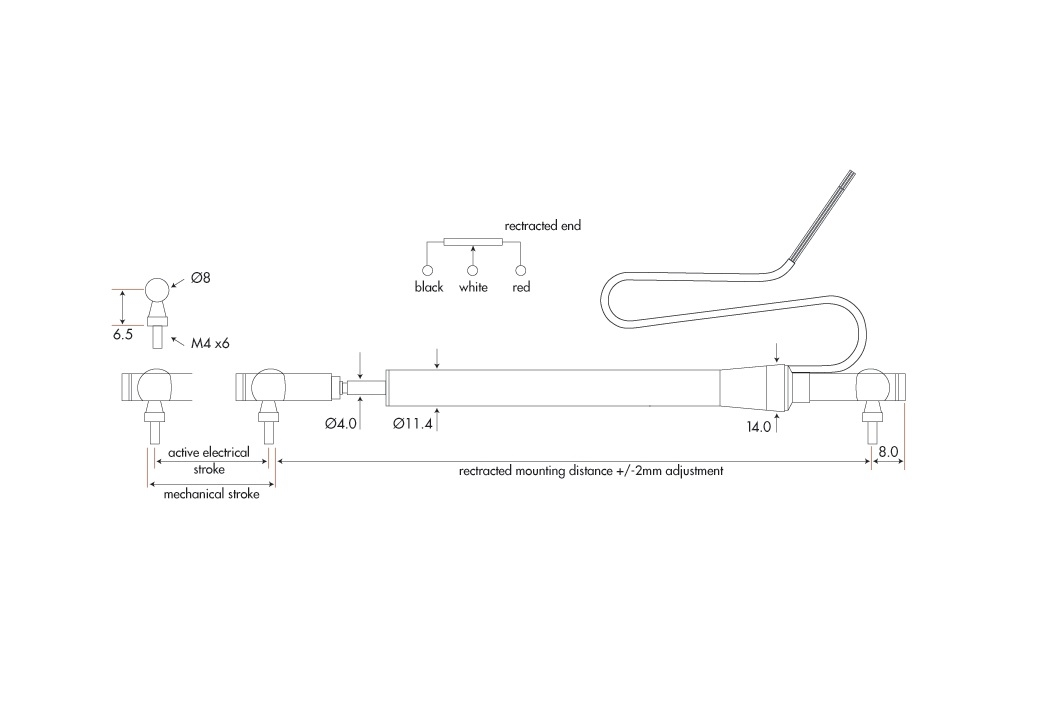

ID/PS C11P, versione con giunti tipo “pop”.

Questi trasduttori potenziometrici lineari sono anche disponibili in versione con doppia traccia per garantire un altissimo livello di affidabilità.

Posizione e Spostamento

Serie ID/PS C11 - potenziometri lineari miniatura con diametro corpo 11,5 mm


Prestazioni

Principali Caratteristiche

Corsa elettrica attiva mm
25
50
75
100
125
150

Resistenza in kOhm +/-20%
3.3
6.6
10
10
10
10

Tensione di alimentazione
 Fino a 40 VDC
Risoluzione
 Essenzialmente infinita
Ripetibilità
 <0.01mm
Velocità operativa
 10 m/s max
Vita meccanica
 > 25 Milioni di cicli
Protezione dall’ambiente / Temperatura operativa °C
-IP66 / 30÷150 (fino a 175°C per brevi periodi)
Corrente di uscita (cursore)
 <10uA
Linearità indipendente
 < +/- 0.5%
Tipo di cavo
 Raychem 55M, 24 AWG, Viton Sleeve.
Lunghezza del cavo
 500mm o diversa a richiesta
Tecnologia utilizzata
 Plastica conduttiva
Materiale della custodia
 Alluminio
Materiale dello stelo
 Acciaio Inox


Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

Serie ID/PS
Serie ID/PS
Serie ID/PS C11M
Serie ID/PS C11M
Serie ID/PS C11P
Serie ID/PS C11P
