Posizione e Spstamento

Serie ID/PS C13 - potenziometri lineari con diametro corpo 13 mm
ID/PS C13 è una serie di trasduttori potenziometrici lineari  a stelo realizzati con tecnologia "plastica conduttiva"; dispongono di corpo in alluminio anodizzato, protezione IP66, range esteso di temperatura, elevata linearità, risoluzione pressoché infinita e lunga vita operativa.
Corse di misura da 0-25 a 0-150 mm, diametro corpo di 13 mm Ø, albero mobile in acciaio da 4 mm Ø, cavo di collegamento in Raychem; sono disponibili in differenti esecuzioni e con diversi attacchi meccanici.
L’elevata robustezza costruttiva ed una bassissima suscettibilità alle vibrazioni li rendono particolarmente indicati, oltre che per molte applicazioni in ambito industriale e R&D, monitoraggio strutturale, controllo di processo, sperimentazione meccanica, robotica, anche nella sperimentazione automotive.

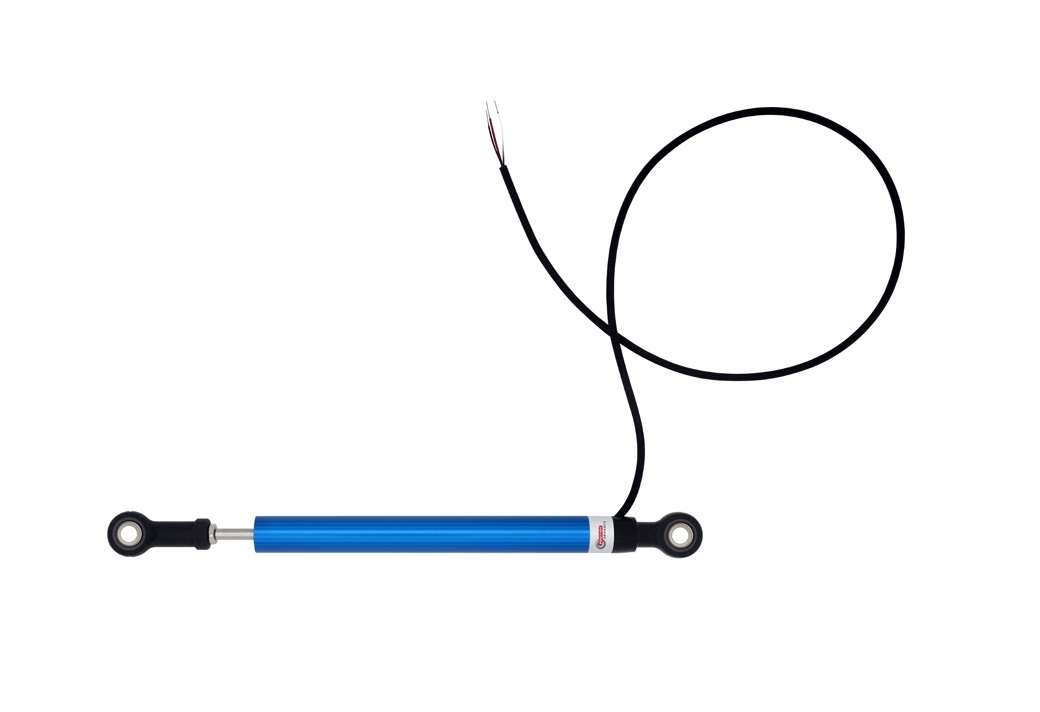

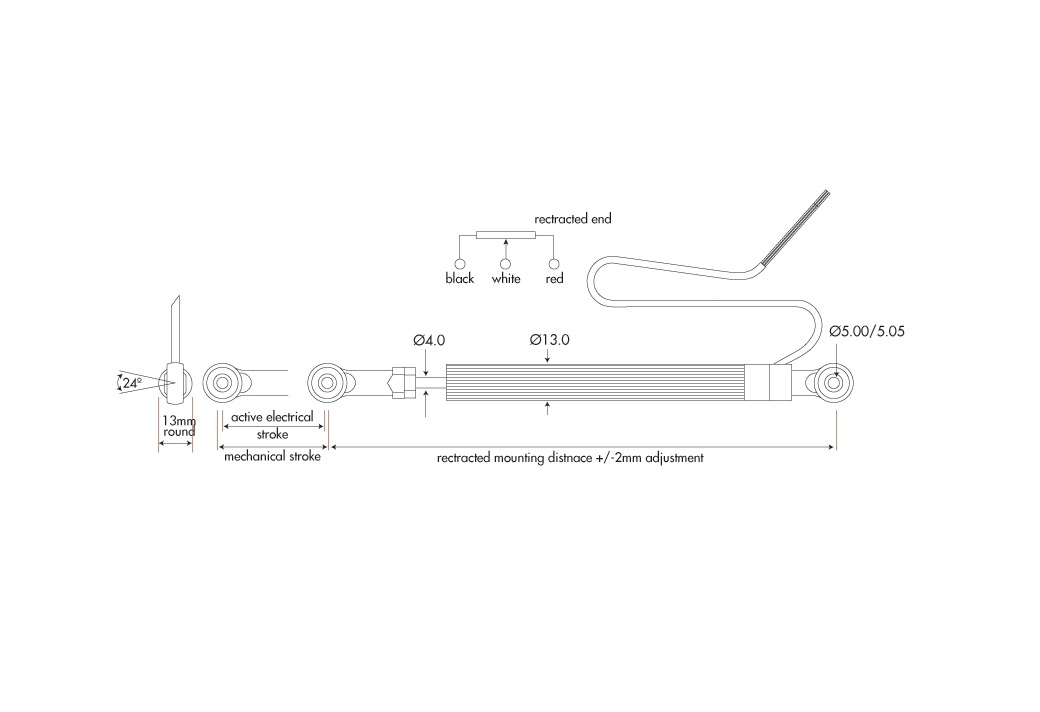

ID/PS C13, versione base con giunti sferici.
ID/PS C13M, versione compatta con giunti sferici.

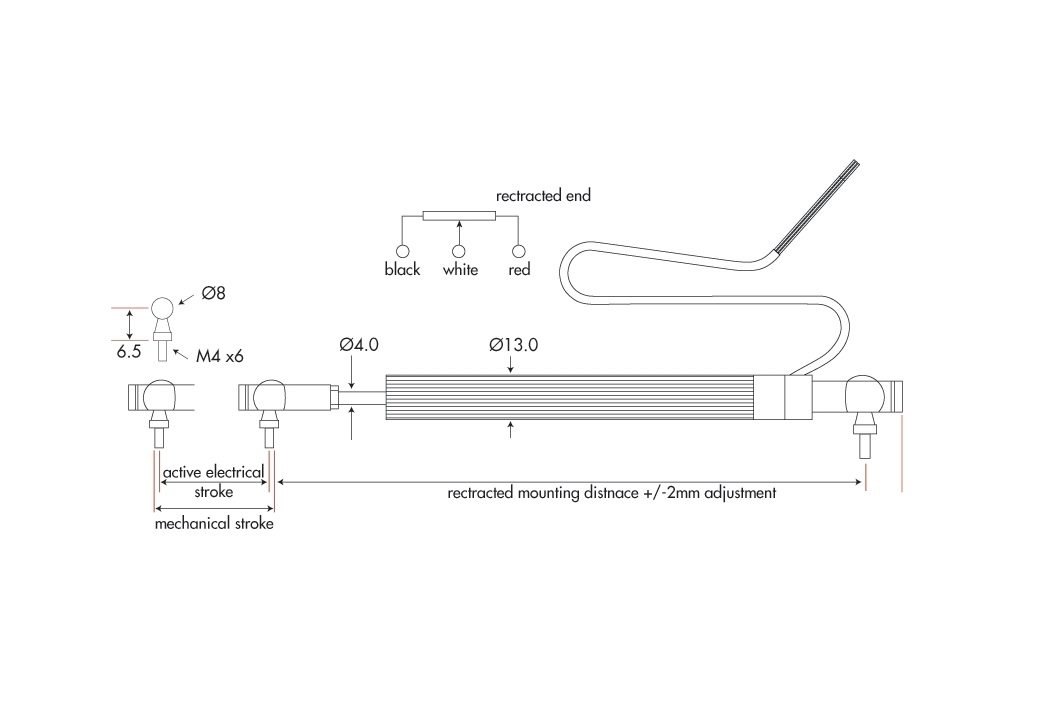

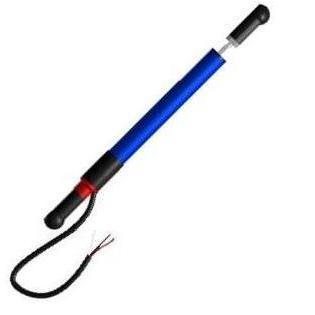

ID/PS C13P, versione con giunti tipo “pop”.

Posizione e Spstamento

Serie ID/PS C13 - potenziometri lineari con diametro corpo 13 mm

Prestazioni

Principali Caratteristiche

Corsa elettrica attiva mm

25
50
75
100
125
150
Resistenza in kOhm +/-20%

2.5
5
7.5
10
12.5
15
Tensione di alimentazione
 Fino a 40 VDC
Risoluzione
 Essenzialmente infinita
Ripetibilità
 <0.01mm
Velocità operativa
 10 m/s max
Vita meccanica
 > 25 Milioni di cicli
Protezione dall’ambiente / Temperatura operativa °C
 IP66 / -30÷150 (175°C per breve periodo)
Corrente di uscita (cursore)
 <10uA
Linearità indipendente
 < +/- 0.5%
Tipo di cavo
 Raychem 55M, 24 AWG, Viton Sleeve.
Lunghezza del cavo
 500mm o diversa a richiesta
Tecnologia utilizzata
Plastica conduttiva
Materiale della custodia
 Alluminio
Materiale dello stelo
 Acciaio Inox


Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
