Posizione e Spstamento

Serie ID/PS C95 - potenziometri lineari miniatura con diametro corpo 9,5 mm
ID/PS C95 è una serie di trasduttori potenziometrici lineari a stelo di tipo miniatura, realizzati con tecnologia "plastica conduttiva"; dispongono di corpo in alluminio anodizzato, protezione IP65 oppure IP67, range esteso di temperatura, elevata linearità, risoluzione pressoché infinita e lunga vita operativa.
Corse di misura da 0-12,5 a 0-150 mm fs, diametro corpo di 9,5 mm Ø, albero mobile in acciaio da 3,6 mm Ø, cavo di collegamento in Raychem; sono disponibili in differenti configurazioni e con diversi attacchi meccanici.
L’elevata robustezza costruttiva ed una bassissima suscettibilità alle vibrazioni li rendono particolarmente indicati, oltre che per molte applicazioni in ambito industriale e R&D, monitoraggio strutturale, controllo di processo, sperimentazione meccanica, robotica, anche nella sperimentazione automotive.

ID/PS C95, versione base con giunti sferici.

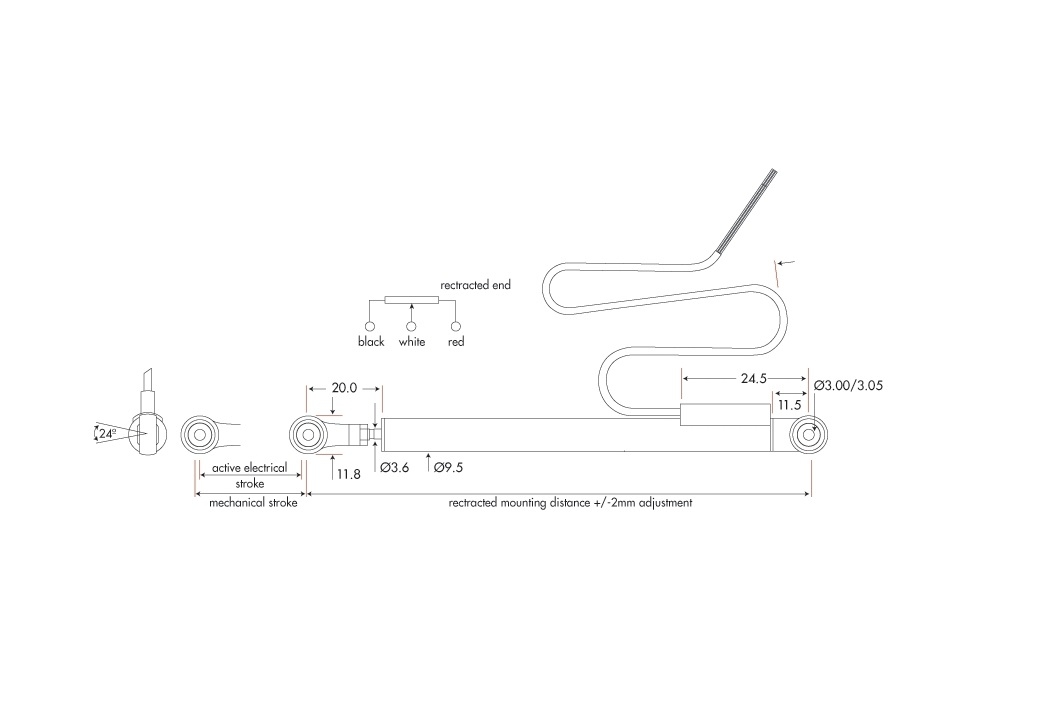

ID/PS C95M, versione compatta, giunti sferici, IP67, temperatura estesa.

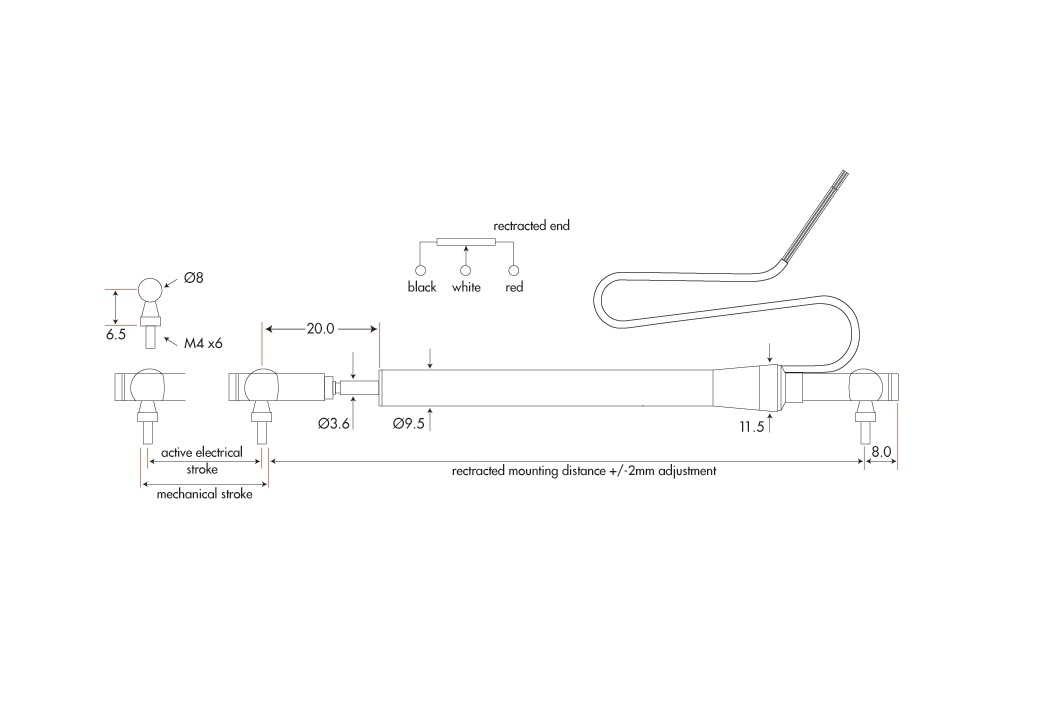

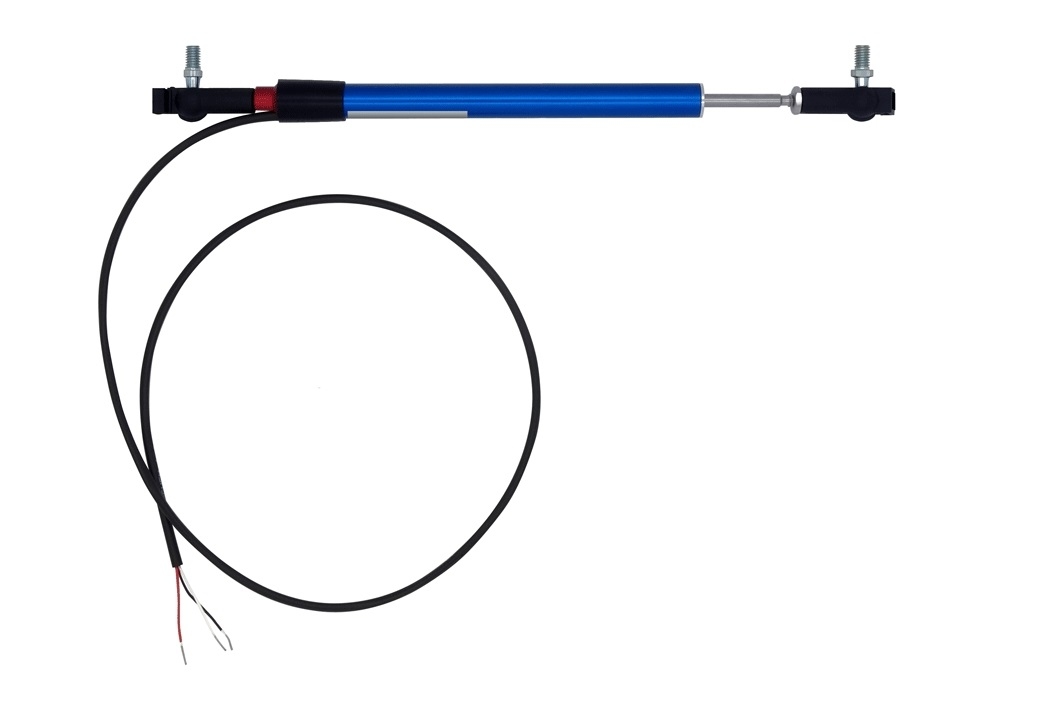

ID/PS C95P, versione con giunti tipo “pop”, IP67, temperatura estesa.

Posizione e Spstamento

Serie ID/PS C95 - potenziometri lineari miniatura con diametro corpo 9,5 mm

Prestazioni

Principali Caratteristiche

Corsa elettrica attiva mm
12.5
25
50
75
100
125
150
Resistenza in kOhm +/-20%
0.85
1.65
3.34
5
6.7
8
10
Tensione di alimentazione
 Fino a 40 VDC
Risoluzione
 Essenzialmente infinita
Ripetibilità
 <0.01mm
Velocità operativa
 10 m/s max
Vita meccanica
 > 25 Milioni di cicli
Protezione dall’ambiente / Temperatura operativa °C
PS C95   IP65 / -30÷100
PS C95M  IP67 / -30÷150 (175°C breve periodo)
PS C95P IP67 /  -40÷150 (175°C  breve periodo)
Corrente di uscita (cursore)
 <10uA
Linearità indipendente
 < +/- 0.5%
Tipo di cavo
 Raychem 55M, 24 AWG, Viton Sleeve.
Lunghezza del cavo
 500mm o diversa a richiesta
Tecnologia utilizzata
Plastica conduttiva
Materiale della custodia
 Alluminio
Materiale dello stelo
 Acciaio Inox


Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
