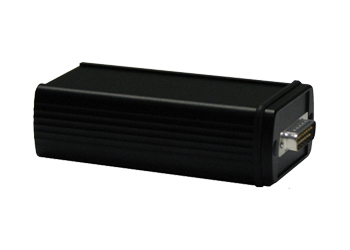

SAM/DEC/008 - IRIG -106 Ch.4 PCM decoder
SAM/DEC/008 decodifica gli stream PCM IRIG-106 Ch.4 e supporta la programmazione ad alta velocità dei sistemi Acra KAM-500. L'unità dispone di interfaccia USB 2.0 peril collegamento ad un PC della stazione di terra.
Il decoder PCM dispone di ingressi RS-422 o TTL per codici PCM BIØ-L, NRZ-L o RNRZ-L-15.
Qualsiasi synch word, fino a 34 bit, può essere utilizzata per identificare l'inizio di un minor-frame.
La lunghezza della word va da 4 a 16 bit, con orientamento "first/last MSB", parità "odd/even/none" e store/don't store programmabile parola per parola, fino a 16.349 parole.
Un link bidirezionale RS-422 da 1 Mbps consente di programmare più unità Acra KAM-500.
Principali caratteristiche
• Decommutatore PCM conforme allo standard IRIG-106 Ch. 4
• Compatibile USB 2.0, non richiede una sorgente di alimentazione aggiuntiva
• Collegamento di programmazione 1 Mbps ai sistemi Acra KAM-500 su X-PROG
• Scelta di tre codici PCM BIØ-L, NRZ-L o RNRZ-L-15
• Scelta di ingressi RS-422 o TTL
• Accetta flussi PCM fino a 20 Mbps (8 Mbps BIØ-L)
• Da 80 a 65.536 bit per minor-frame
Il decoder PCM dispone di ingressi RS-422 o TTL per codici PCM BIØ-L, NRZ-L o RNRZ-L-15.
Qualsiasi synch word, fino a 34 bit, può essere utilizzata per identificare l'inizio di un minor-frame.
La lunghezza della word va da 4 a 16 bit, con orientamento "first/last MSB", parità "odd/even/none" e store/don't store programmabile parola per parola, fino a 16.349 parole.
Un link bidirezionale RS-422 da 1 Mbps consente di programmare più unità Acra KAM-500.
Principali caratteristiche
• Decommutatore PCM conforme allo standard IRIG-106 Ch. 4
• Compatibile USB 2.0, non richiede una sorgente di alimentazione aggiuntiva
• Collegamento di programmazione 1 Mbps ai sistemi Acra KAM-500 su X-PROG
• Scelta di tre codici PCM BIØ-L, NRZ-L o RNRZ-L-15
• Scelta di ingressi RS-422 o TTL
• Accetta flussi PCM fino a 20 Mbps (8 Mbps BIØ-L)
• Da 80 a 65.536 bit per minor-frame
Acquisizione dati e telemisure di bordo
SAM/DEC/008 - IRIG -106 Ch.4 PCM decoder
Prestazioni
|
Tipologia
|
sistema di acquisizione imbarcabile ruggedized, qualificato secondo normative MIL-STD; può operare stand-alone o come slave di KAM500.
|
|
Alimentazione
|
28 Vdc (nominale).
|
|
Protocolli di uscita
|
PCM secondo IRIG 106.
|
|
N° di slot
|
2 slot utente per chassis.
|
|
Dimensioni
|
40 x 50 x 115 mm circa.
|
|
N° di canali
|
fino a 32 canali per chassis.
|
|
Segnali e dati acquisibili
|
|
|
Analogici
|
tensioni, sensori estensimetrici, ICP compatibili e RTD.
|
|
Bus
|
RS232/422.
|
Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
Strumentazione COTS per Avionica e Flight Testing

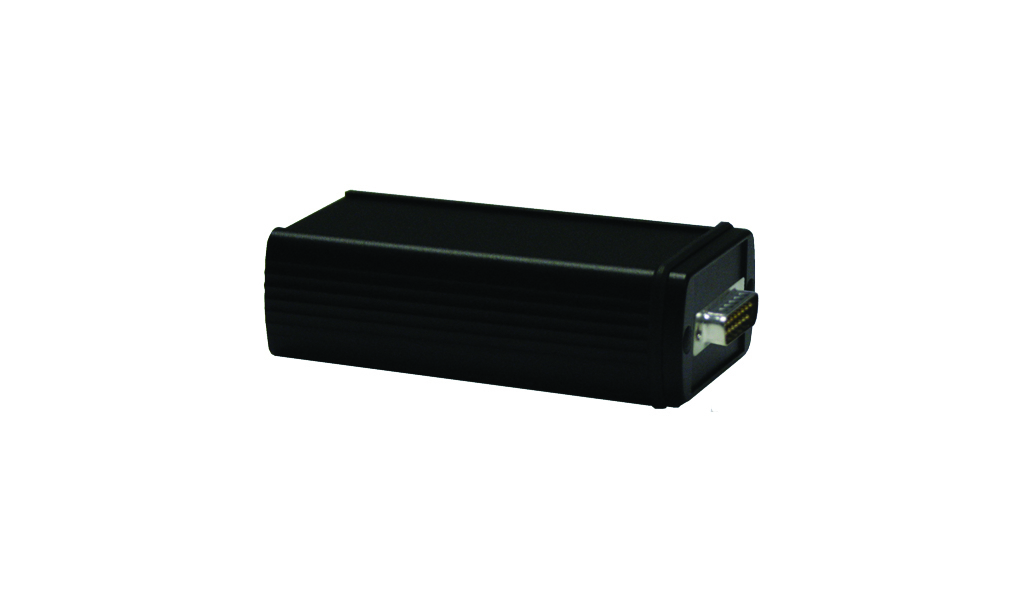

SAM/DEC/008
