Tecnologia di misura Fiber Bragg Grating (FBG)

imc FBG-Temp
Sensori di Temperatura a Fibra Ottica

I sensori a fibra ottica FBGS basati sul reticolo di Bragg (Fibre Bragg Gratings / FBG), offrono molti ed importanti vantaggi rispetto ai sensori elettrici tradizionali.
I sensori FBG sono esenti da corrosione, immuni ai disturbi elettromagnetici dell’ambiente circostante e sono in grado di trasmettere il segnale a distanze estremamente elevate senza distorsioni o interferenze.

Sensori di temperatura brevettati imc FBG-Temp
I sensori imc FBG-Temp si basano su di una fibra ottica monomodale che integra, in un sottilissimo involucro capillare in vetro con un diametro inferiore a 1 mm, un reticolo in fibra di Bragg ("FBG")
Grazie a queste caratteristiche, reagiscono molto rapidamente alle variazioni di temperatura e possono essere installati in spazi molto piccoli.

Caratteristiche

XXS

XS

S

Caratteristiche

molto piccolo e veloce

piccolo e robusto

molto robusto

Diametro

0,5 mm

1 mm

1,5 mm

Tempo di Risposta

0,2 s

0,7 s

1,5 s

Temperatura Operativa

-40 ÷ +220°C


Estrema maneggevolezza
I cavi dei sensori in fibra ottica FBG hanno un diametro inferiore a 1 mm; occupano quindi il 90% di spazio in meno rispetto ai cavi classici ad alta tensione con un diametro di 3-4 mm.
Questo è un vantaggio importante, in particolare per le misure multicanale con centinaia di sensori.
I cablaggi possono essere installati più facilmente e si adattano perfettamente ai passaggi stretti.

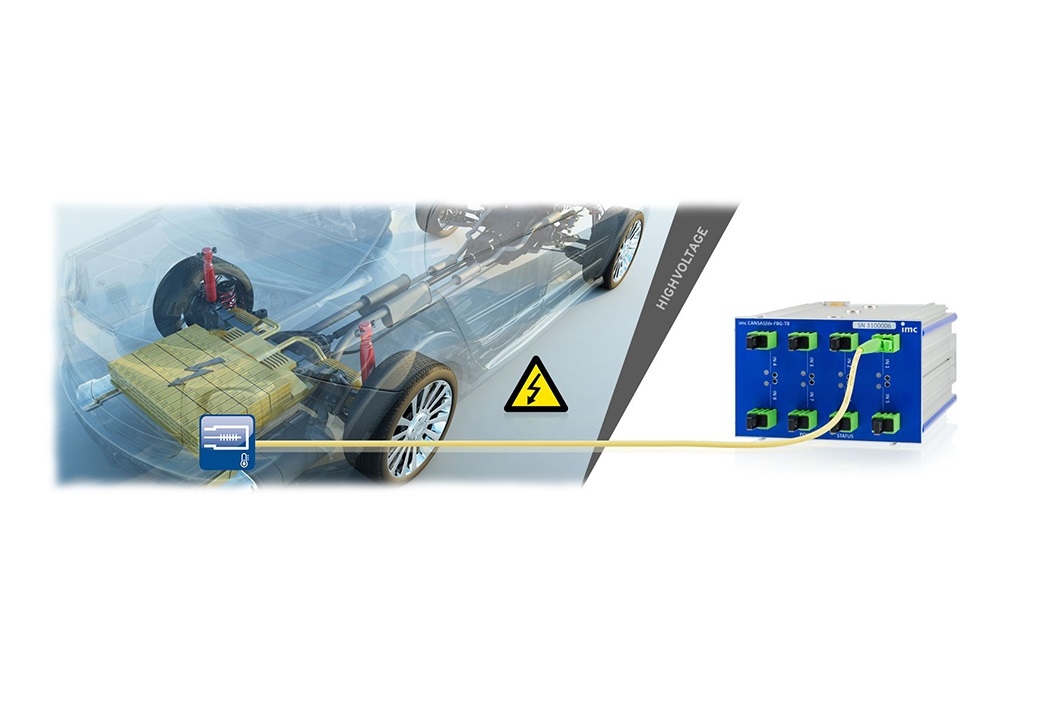

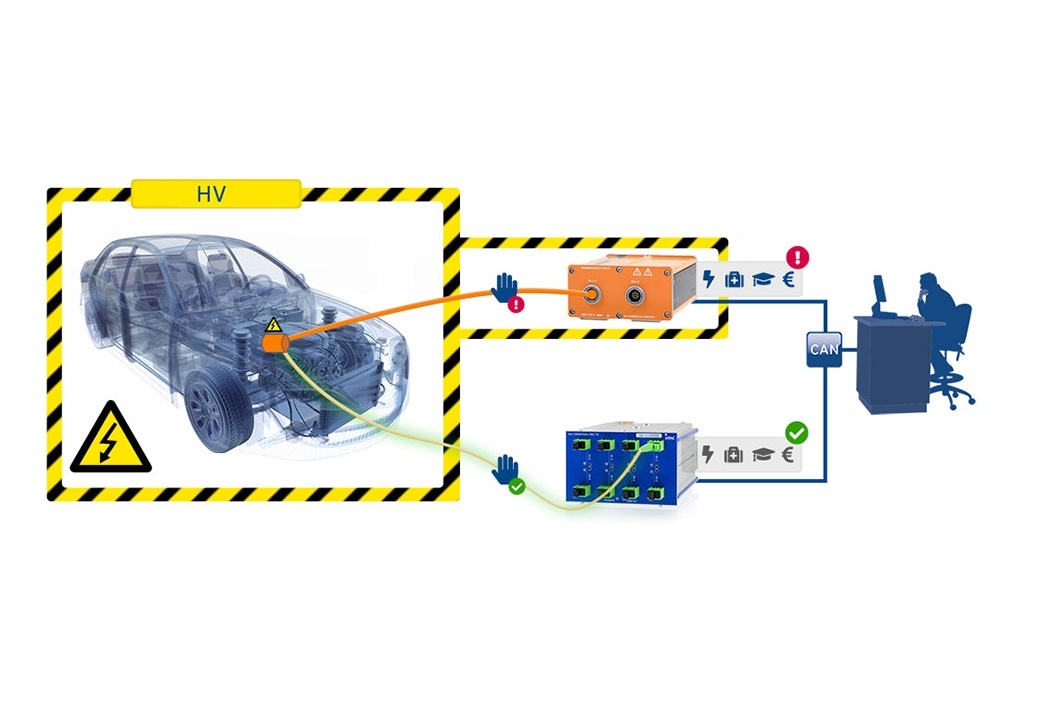

Misure sicure in ambienti ad alta tensione
Quando si lavora a tensioni superiori a 50 V è indispensabile adottare delle severe misure di protezione.
I possibili problemi di sicurezza sul lavoro diminuiscono drasticamente con la tecnologia di misura a fibra ottica: questi sensori non hanno alcuna conduttività elettrica; non sono quindi necessarie né particolari attrezzature di sicurezza né una formazione specifica del personale operativo.

Misure precise, immuni da interferenze ESD/EMI
La tecnologia a fibra ottica, a differenza della tecnologia elettrica che spesso porta con se svariati problemi quando utilizzata in ambienti ad alta tensione, è completamente immune da interferenze elettrostatiche ed elettromagnetiche.

Semplici da usare e da integrare

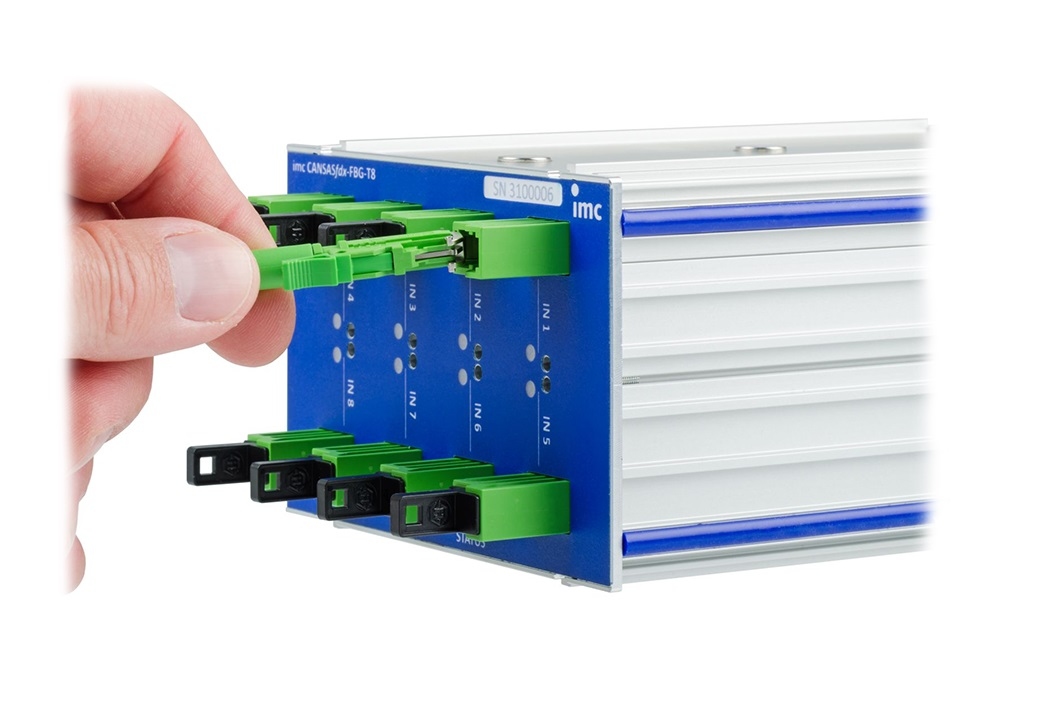

I sensori di temperatura in fibra ottica imc FBG-Temp sono stati appositamente sviluppati per essere utilizzati con il modulo di misura e acquisizione imc CANSAS-FBG-T8.
E' sufficiente collegare il sensore imc FBG-Temp al modulo e inserire i suoi dati caratteristici nel software imc CANSAS o trasferirli direttamente dal database imc SENSORS per dare inizio alle misure. Tramite l'interfaccia CAN bus i dati possono essere inviati direttamente a un data logger, a un sistema di acquisizione più complesso oppure ad un sistema di automazione.

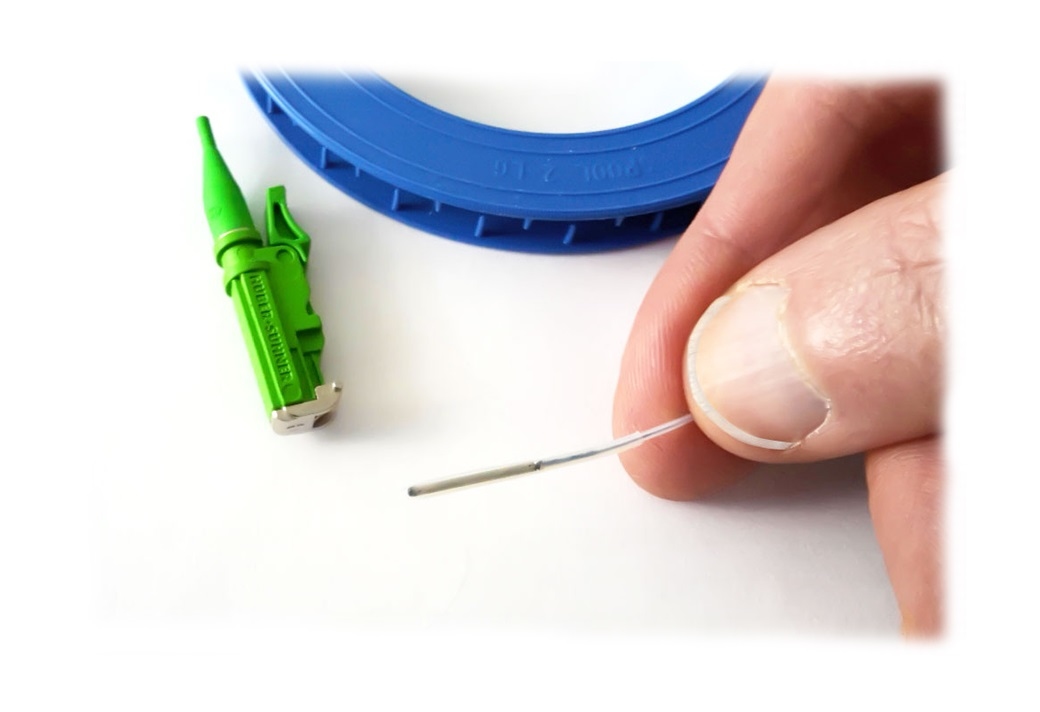

Sensori di temperatura imc FBG-Temp
Sensori di temperatura imc FBG-Temp

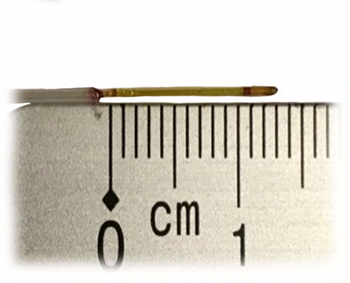

Dimensione sensore imc FBG-Temp
Dimensione sensore imc FBG-Temp

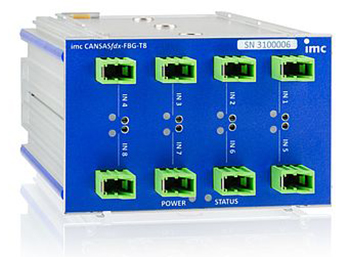

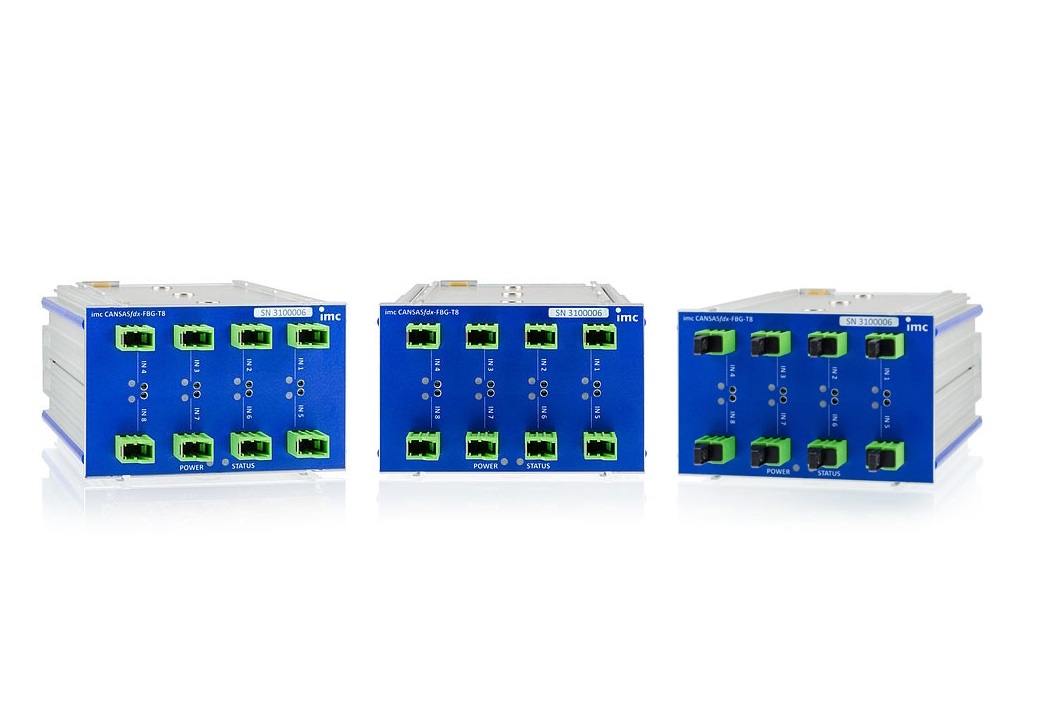

Unità di acquisizione imc CANSAS-FBG-T8
Unità di acquisizione imc CANSAS-FBG-T8
