Acquisizione e registrazione grafica di forme d'onda

OMNIACE RA3100

Da 10 campioni al minuto a 20.000.000 di campioni al secondo per canale

OMNIACE significa da sempre registratori grafici di grande qualità che negli anni, modello dopo modello, hanno sempre dimostrato versatilità, robustezza e grande affidabilità.

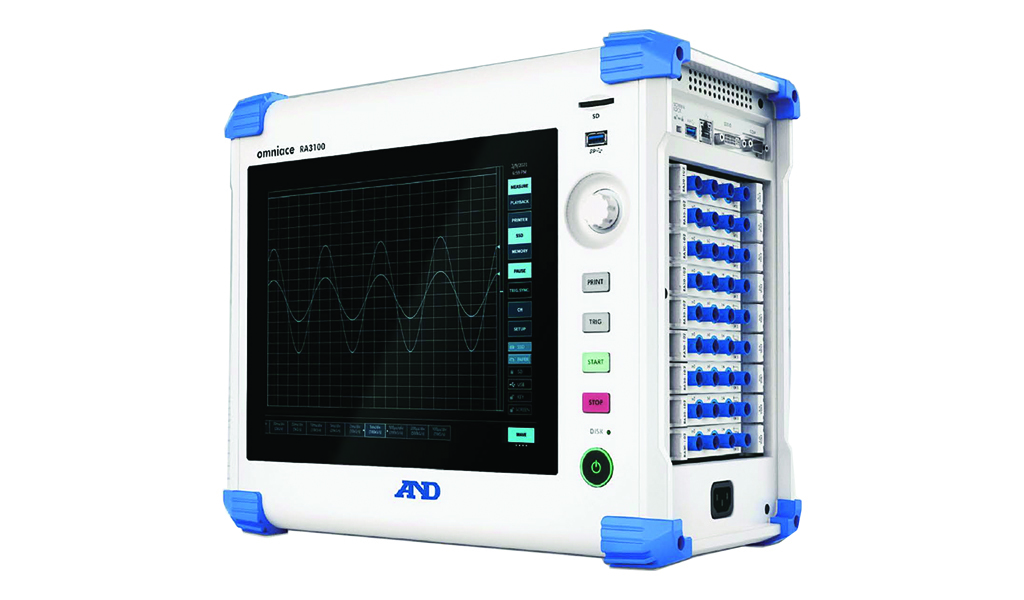

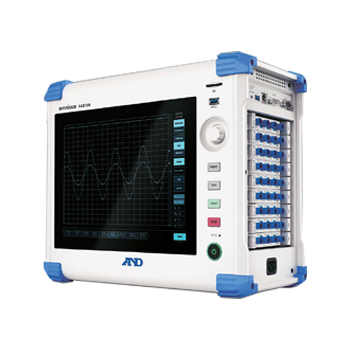

RA3100 è un sistema di acquisizione portatile di tipo multifunzionale che supporta da 2 a 36 ingressi isolati per tensioni, temperature, eventi e tramite opportuni condizionatori di segnale anche Strain (AC / DC) e Accelerazioni.

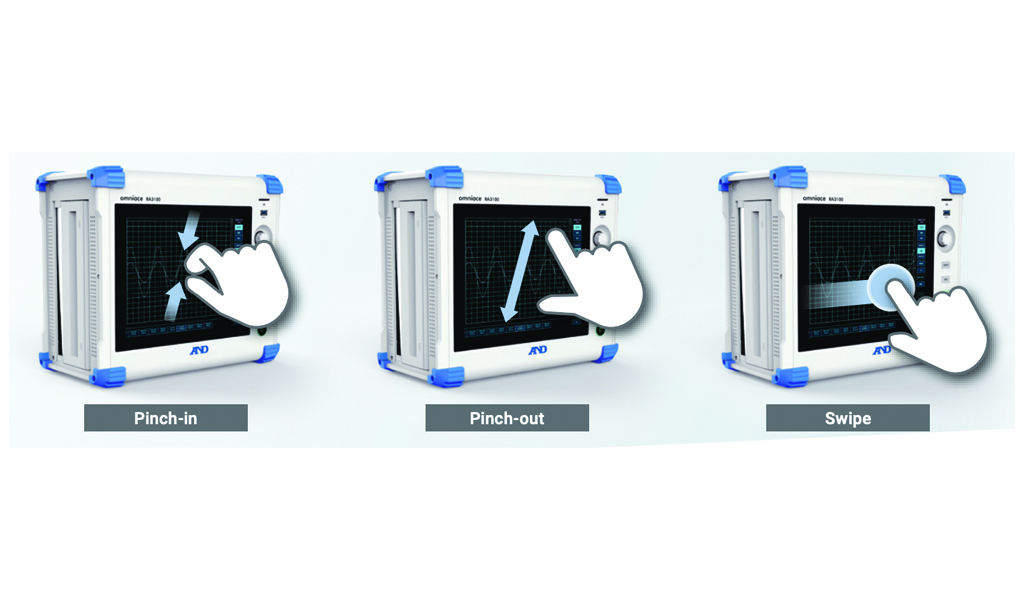

Dispone di display grafico touch screen ad alta risoluzione e offre un campionamento programmabile da 10S/min fino a 20MS/s per canale.

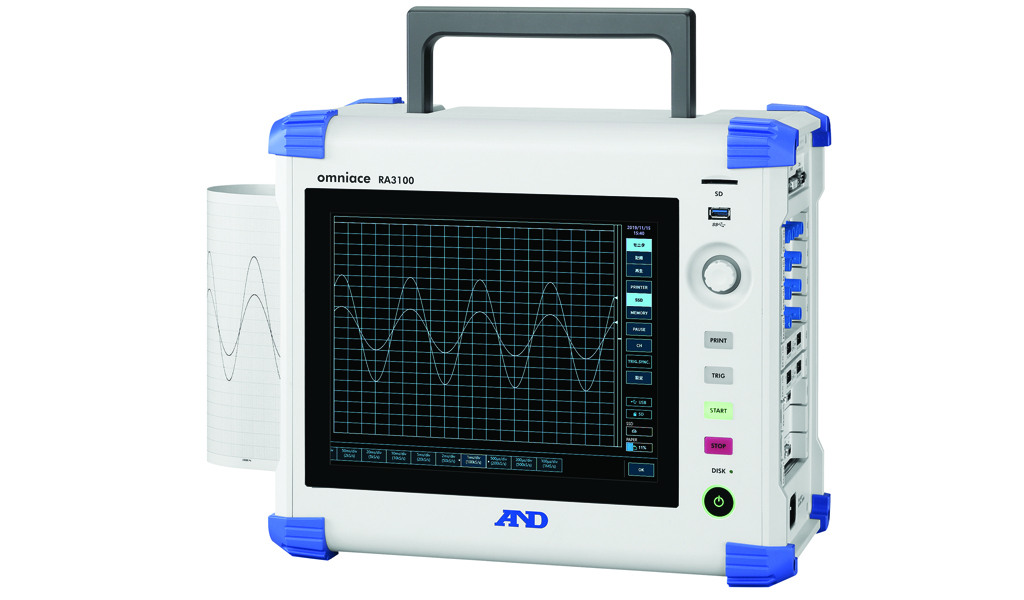

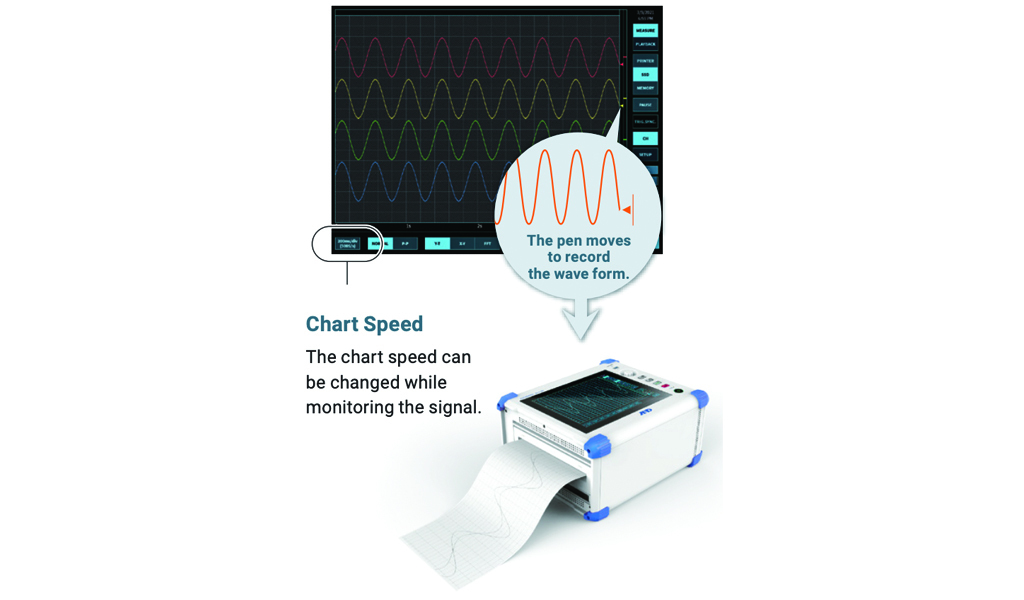

Sia la visualizzazione a display che la stampa su carta è possibile sia in forma “Yt”, secondo vari modi di rappresentazione, sia “XY”.

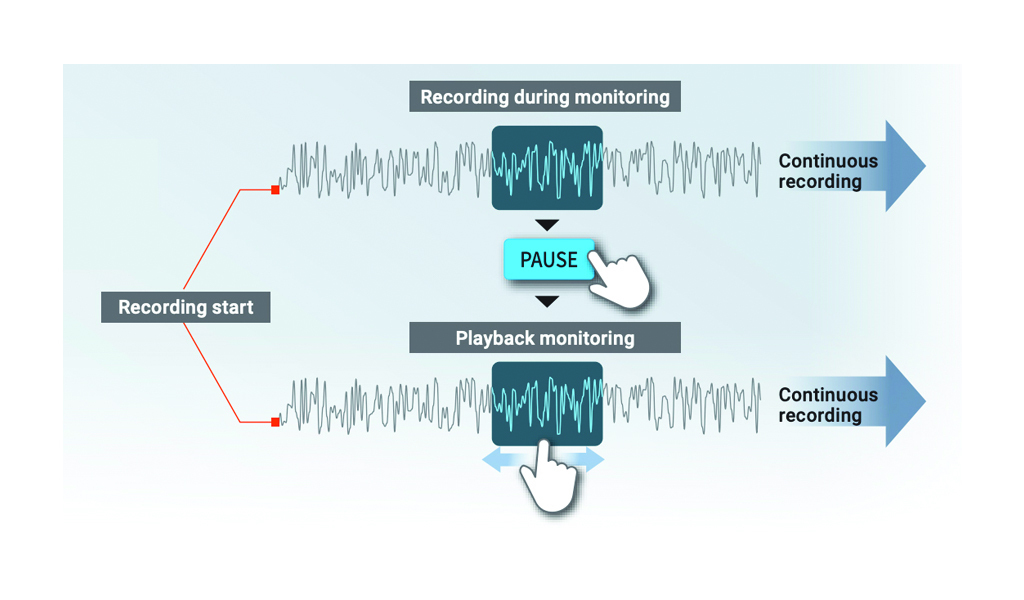

Oltre che su carta, la registrazione può avvenire su Memoria da 4GB o su SSD da 256GB; sono supportate varie modalità di trigger.

Su memoria possono essere registrati fino a 18 canali a 20MS/s/canale per circa 5 secondi o per tempi più lunghi con campionamento inferiore.
Su SSD possono essere registrati fino a 36 canali a 1MS/s/canale per circa 59 minuti o per tempi più lunghi con campionamento inferiore.

È possibile eseguire l’analisi FFT in tempo reale o sui dati registrati (Time-Axis waveform, Linear Spectrum, RMS Spectrum, Power Spectrum, 1/1 Octave, 1/3 Octave, Transfer Function, Cross-Power Spectrum, Coherence Function).

Il collegamento a PC è possibile mediante RS232, Ethernet e USB; un’uscita video supporta il collegamento di un display esterno.

Moduli di misura disponibili

N° di canali per unità

Sampling Rate per canale

Ingresso

RA30-101 - 2 canali per misure di tensione

fino a 18

fino a 1MS/s

fino a ±500V

RA30-102 - 4 canali per misure di tensione

fino a 36

fino a 1MS/s

fino a ±200V

RA30-103 - 2 canali per misure di tensione

fino a 18

fino a 20MS/s

fino a ±500V

RA30-105 - 16 canali per segnali discreti

fino a 144

fino a1MS/s

Contatto

RA30-106 - 2 canali per sonde di temperatura

fino a 18

fino a 1kS/s

Termocoppie: K, E, J, T, N, R, S, B, C
RTD: Pt100, Pt1000

RA3100
RA3100

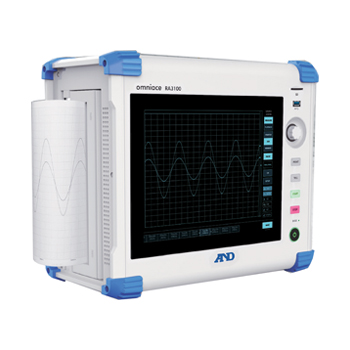

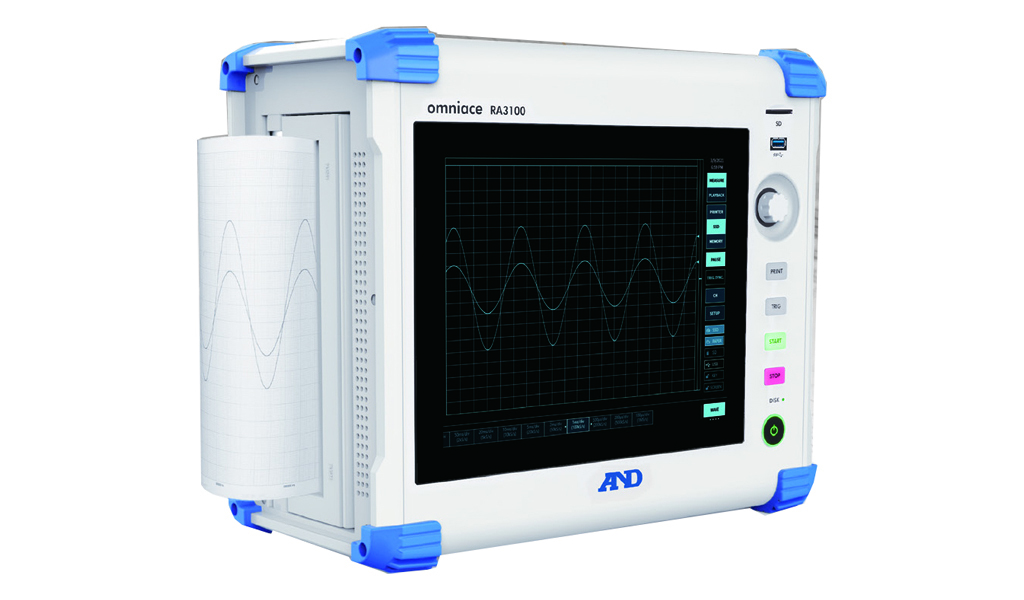

Registratore grafico RA3100
Registratore grafico RA3100

PDF

RA3100 - Scheda Prodotto
Differenze tra il nuovo RA3100 e RA2300MKII
