Acquisizione e registrazione grafica di forme d'onda

OMNILIGHT II RM1100
registratore grafico multifunzionale a 8 canali

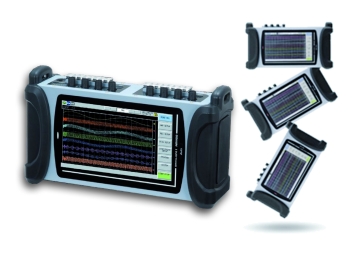

RM1100 di AVIO è un sistema di acquisizione e registrazione dati portatile, leggero, robusto, compatto e molto versatile.
Supporta 8 ingressi per segnali discreti, impulsivi e in frequenza8 ingressi isolati per tensioni, correnti, temperature. Mediante appositi adattatori è possibile collegare diversi tipi di trasduttori quali ad esempio accelerometri, estensimetri e in generale sensori a ponte di misura.
Include un display ad alta risoluzione per la visualizzazione grafica in tempo reale dei segnali di misura, offre campionamento programmabile fino a 1MS/s per canale e può essere alimentato tra 8,5 e 24 VDC oppure provvisto di batterie ricaricabili incorporate.
Piccolo (28 x 15 x 9 cm) e leggero (≈1,5 kg), resiste a urti, cadute e vibrazioni continue secondo le specifiche MIL-STD-810G 514.5C-1, può operare in un range di temperatura -20 ÷ +60°C e in ambienti umidi e polverosi.
approfondisci
E’ possibile scegliere tra diverse modalità di acquisizione:
- “Memory mode”, per la registrazione di segnali ad alta frequenza;
- “Filing mode”, per la memorizzazione dei dati su memoria SD, anche per lunghi periodi di tempo;
- “Real-time mode” per la stampa grafica diretta su carta continua, sia in forma “Yt”, secondo vari modi di rappresentazione, sia in “XY”.
Il software Unifizer e il collegamento a PC tramite Ethernet consentono il setup della configurazione, la registrazione dati su PC e la post analisi (operazioni aritmetiche, calcolo e funzioni trigonometriche, FFT ...).
È particolarmente adatto per impieghi portatili e mobili ad esempio per test in ambito automobilistico ma, trova efficace applicazione in svariati settori dell’industria, quali: nella sperimentazione elettrica e meccanica, nel collaudo, nella manutenzione …

Acquisizione e registrazione grafica di forme d'onda

OMNILIGHT II RM1100
registratore grafico multifunzionale a 8 canali


Prestazioni

Principali Caratteristiche

Unità principale:
Item
Descrizione e Note
Omnilight II - RM1100
8 Canali Tensione / Temperatura + 8 Canali Logici
Accessori inclusi
Adattatore AC, cavo alimentazione, PC SW, manuale d’uso

Dispositivi opzionali:
Item
Descrizione e Note
Pacco Batteria
Li-Ion, DC7.4V, 2.5 Ah, RM1100 richiede 2 batterie.
Carica Batteria
AC220-240V (50/60Hz) ricarica una batteria alla volta.
Coperture
Resistenti agli spruzzi, per i collegamenti elettrici.
Valigia da trasporto

Adattatore meccanico
Per installazione fissa con diversi tipi di supporto.
SDHC Memory Card
2GB, uso industriale (per lsetup e dati di misura).
4GB, uso industriale (per setup e dati di misura).
8GB, uso industriale (per setup e dati di misura).
Cavo d’ingresso per segnale
L = 2m, BNC isolato con coccodrilli (+: rosso; +: nero).
L = 2m, BNC isolato e clip.
L = 2m, BNC isolato terminato con BNC.
Cavo d’ingresso per stati logici
Cavo 4 per canali Logici (1pz/set).
IC Clip (4pz/set).
Clip a coccodrillo (4pz/set).
Rivelatore di tensione AC/DC
Per la conversione di tensioni AC o DC in stati logici (alto o basso).
Rivelatori di livello di tensione AC
Converte le fluttuazioni di tensione in stati logici;
±10%, ±20% nella versioni 100/120VAC o 220/240VAC.
Adattatore BNC
Da BNC isolato a banana plug.

Dispositivi per misure di corrente:
Item
Descrizione e Note
Clamp Meter AC/DC
Corrente alta:      400/ 2000A, /DC e 30Hz÷1kHz, Φ55.
Corrente media:  200A, 20A, 2A /DC÷1kHz, Φ19.
Bassa corrente:  20A, 2A, 0.2A /40Hz÷10kHz, Φ8;
                        AC130A, DC180A /DC, 40÷1kHz, Φ12.

Stampante termica opzionale:
Item
Descrizione e Note
Stampante termica
Con cavo di alimentazione AC (Adattatore AC), 1 rotolo di carta, manuale operativo
Pacco batteria
Li-Ion, DC7.4V, 2000mAh
Carica batteria
AC100-240V (50/60Hz)
Cavo AC
per carica batteria
Cavo
Per collegamento stampante
Rotoli carta
11.2mm x 25m (10 Rotoli per confezione)


Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

RM1100 - 4 o 8 canali analogici
RM1100 - 4 o 8 canali analogici
RM1100 - resiste a urti, cadute e vibrazioni
RM1100 - resiste a urti, cadute e vibrazioni
RM1100 - su parabrezza autoveicolo
RM1100 - su parabrezza autoveicolo
RM1100 - sistema di acquisizione palmare
RM1100 - sistema di acquisizione palmare
