Software per l'ingegneria della misura

imc Inline FAMOS
analisi di flussi di segnali e dati in tempo reale su PC

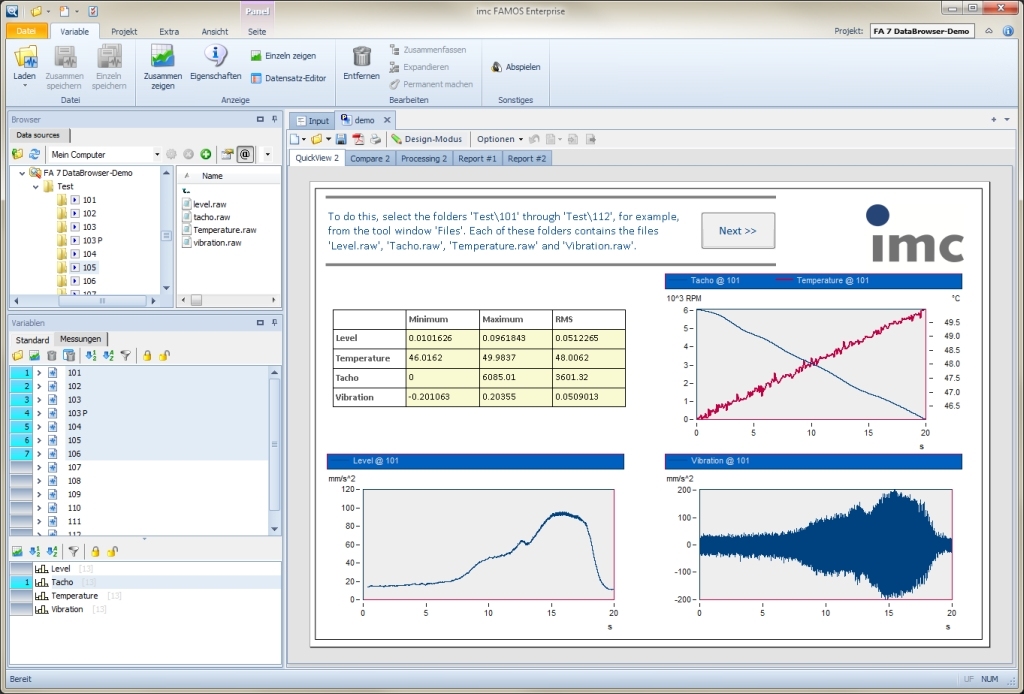

imc Inline FAMOS per imc STUDIO, azzera il gap tra l'analisi in tempo reale, eseguita direttamente sul dispositivo hardware con imc Online FAMOS e la post elaborazione dei segnali e dei dati, eseguita su PC con imc FAMOS.

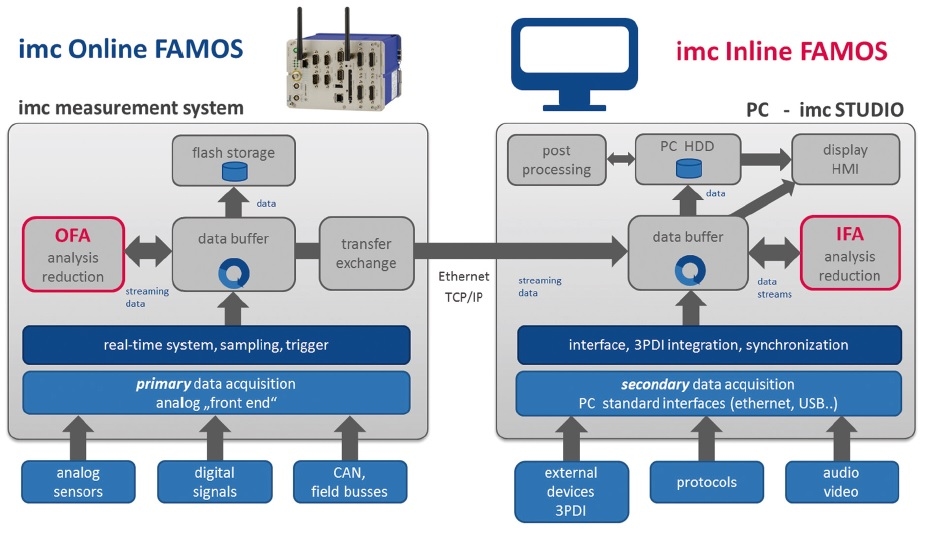

Una componente chiave dei sistemi di misura imc è la piattaforma imc Online FAMOS, integrata nei dispositivi hardware di acquisizione, che grazie a DSP dedicati, permette di eseguire calcoli in tempo reale su e tra i canali acquisiti, in modo sincronizzato e con tempi di risposta brevissimi.

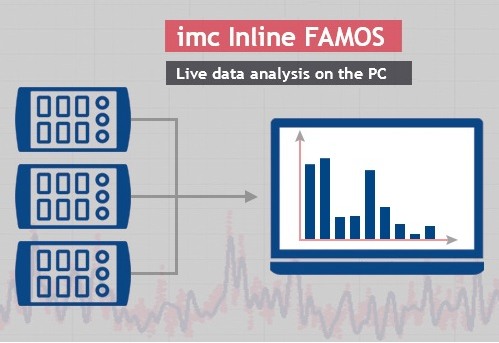

Analogamente a quanto eseguito da imc Online FAMOS grazie ai DSP, imc Inline FAMOS, tramite sequenze facilmente definibili dall'utente, esegue su PC l’elaborazione e l’analisi in tempo reale di flussi di dati live, anche combinando parametri provenienti da diversi dispositivi di acquisizione, inclusi quelli di terze parti.

I risultati dei test rispecchiano le vostre aspettative?
Come è possibile controllare direttamente limiti e soglie del vostro test?
Quanti cicli di carico ha subito l’oggetto in prova e qual è il suo stato attuale?

imc Inline FAMOS fornisce risposte a tutte queste domande attraverso l’analisi dei dati in tempo reale.

In imc STUDIO, grazie a imc Inline FAMOS, la capacità di elaborazione e analisi dei dati in tempo reale è notevolmente aumentata.
Durante l’esecuzione di una prova, è possibile effettuare analisi statistiche, calcoli matematici, analisi complesse, controlli ad anello chiuso con algoritmi PID oppure ad anello aperto e molto altro ancora.

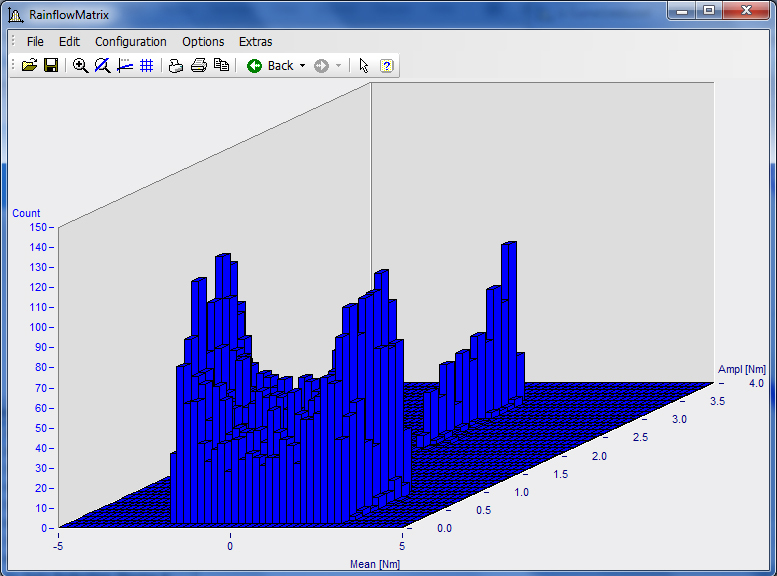

Sono inoltre disponibili funzionalità di analisi specifica per vari campi applicativi: order-tracking, acustica, estensimetria, class-counting per analisi fatica, filtraggio digitale, linearizzazione di parametri

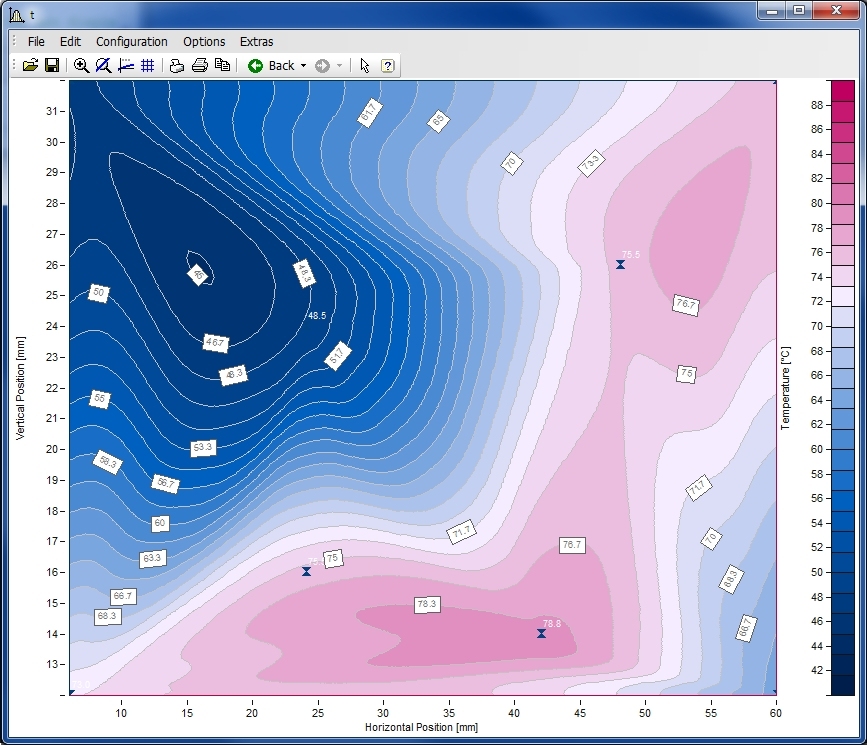

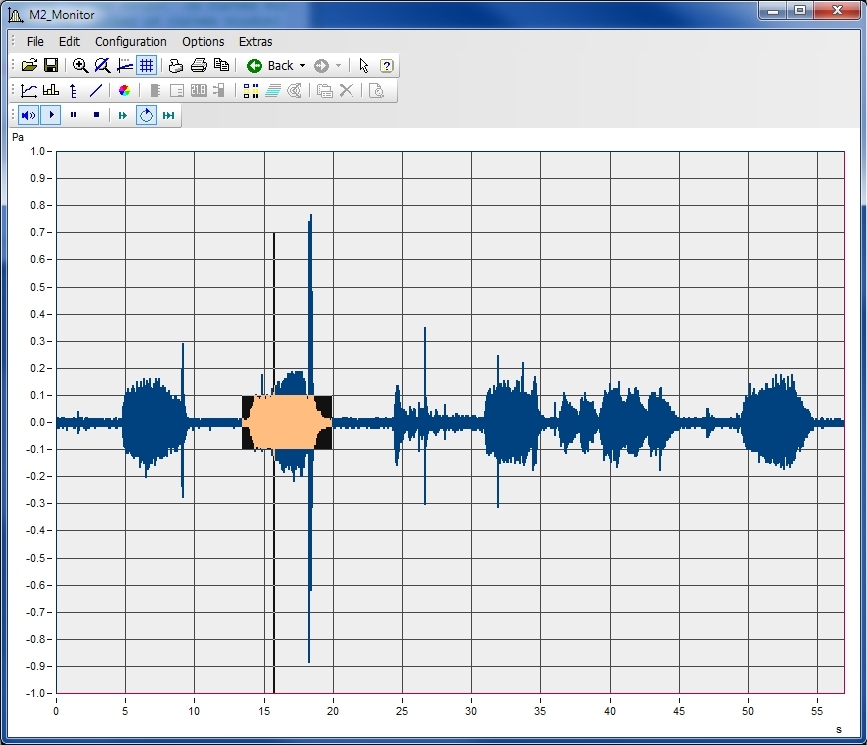

imc Curve Windows supporta molteplici tipologie di visualizzazione live dei risultati: da quelle classiche alfanumerichetabellaribargraphgrafiche Yt e XY… a quelle più sofisticate, quali grafici 3Dwaterfallcolour-mapistogrammi di vario tipo...

approfondisci

Vantaggi
• Risparmio di tempo: l’analisi in tempo reale produce i risultati desiderati direttamente durante l’esecuzione della misura, il post processing dei dati non è più indispensabile.
• Miglior intellegibilità: imc Inline FAMOS offre un accesso intuitivo e immediato a processi di testing anche molto complessi.
• Risposta istantanea: l’analisi in tempo reale permette reazione immediate nella gestione delle prove: da piccoli aggiustamenti ad un eventuale arresto di emergenza. Grazie a tempi di risposta dell’ordine dei 100µs è possibile implementare sistemi di regolazione e controllo real-time.
• Calcolo real-time da più strumenti: come tool di imc STUDIO, imc Inline FAMOS ha accesso diretto e contemporaneo a flussi di dati provenienti da diversi dispositivi di acquisizione collegati in rete; può quindi eseguire elaborazioni e analisi combinando i dati provenienti da diverse sorgenti.
• Elevata potenza di calcolo: utilizzando a pieno la CPU del PC, imc Inline FAMOS, garantisce alte prestazioni anche con molti canali di misura e con un elevato carico computazionale.
• Semplicità operativa: le librerie di funzioni integrate offrono diverse tipologie di analisi, pronte all’impiego. Selezionando il canale di misura e trasportandolo “drag&drop” all’interno della funzione selezionata si ottiene in uscita il corrispondente canale calcolato. Diversi step di calcolo possono essere memorizzati in una sequenza di codice e riutilizzati per progetti futuri.

Funzioni di calcolo in tempo reale
Oltre alle operazioni matematiche di base, imc Inline FAMOS supporta in tempo reale molteplici funzioni , come ad esempio: massimo, minimo, medio, running RMS, derivate, integrali, comparazione e statistica su e tra i canali, calcolo della potenza elettrica/meccanica, analisi in frequenza e altro ancora… .
Tra le funzioni avanzate vi sono:

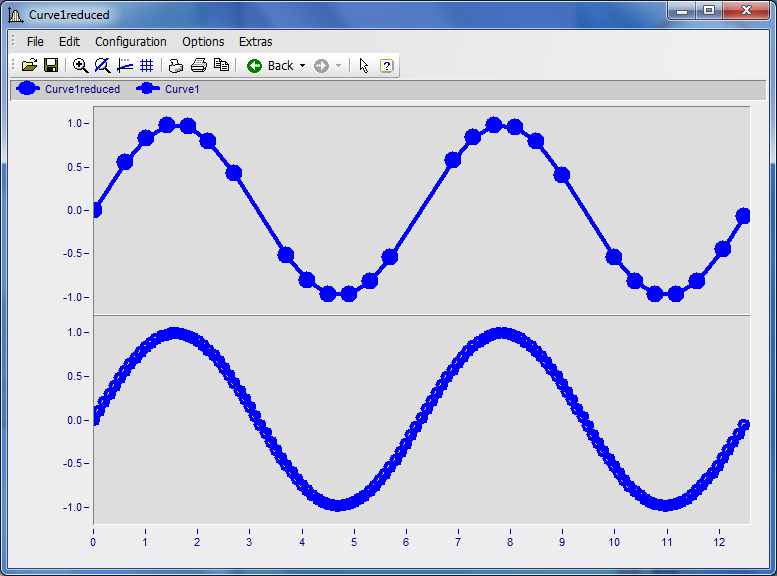

• Data Reduction: di segnali analogici, sample rate dinamico in funzione della forma d’onda, fattore di riduzione fino a 250 …

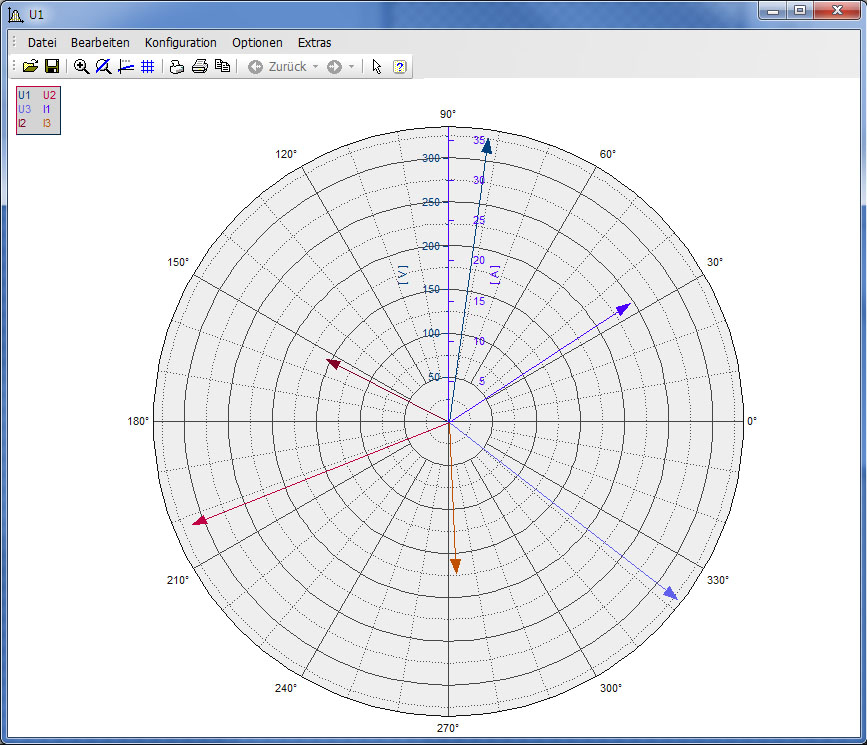

• Power measurement: calcolo della potenza attiva, apparente, reattiva e del fattore di potenza; monofase, bifase, trifase;
• Estensimetria: analisi dello strain con rosette;
• Controllo e monitoraggio: superamento di soglie sui canali di misura e creazione di event-log;
• Analisi spettrale (FFT), Filtraggio digitale, pesatura acustica A, B, C;

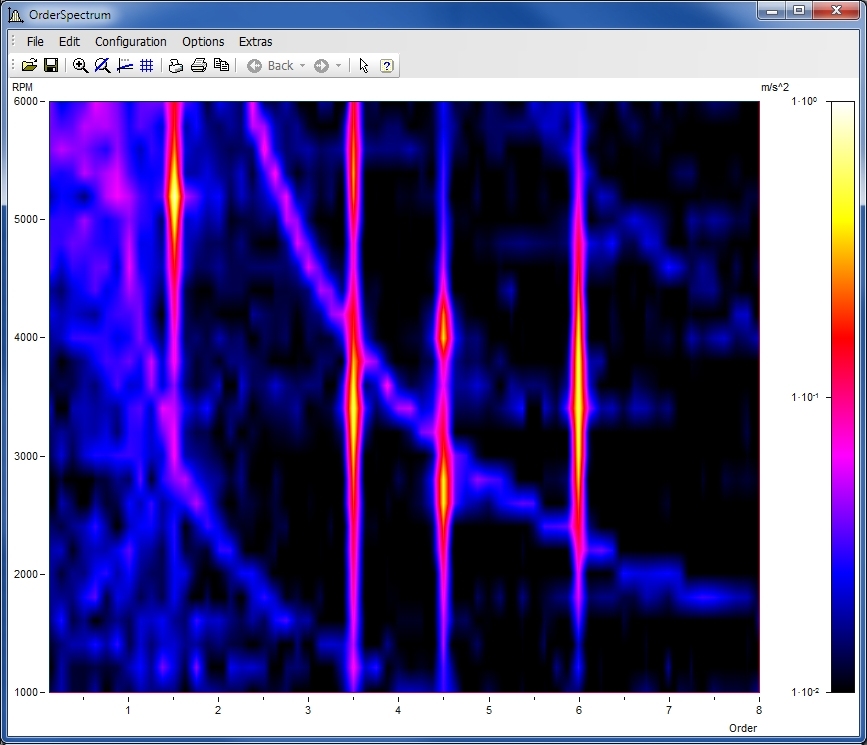

• Order tracking: spettro degli ordini, rapporto RPM/frequenza, pulse-time measurement, smoothing …

Campi di applicazione
• Prove che richiedono analisi in tempo reale come il monitoraggio della potenza, l’analisi spettrale, class counting …
• Monitoraggio dei banchi di prova per test a fatica su materiali.
• Controllo ad anello aperto e/o di cicli di collaudo ad anello chiuso.
