Trasduttori di pressione

Serie PHE860 -  Sub Miniatura da 3 grammi, per ambienti severi, alta stabilità, banda passante 5kHz

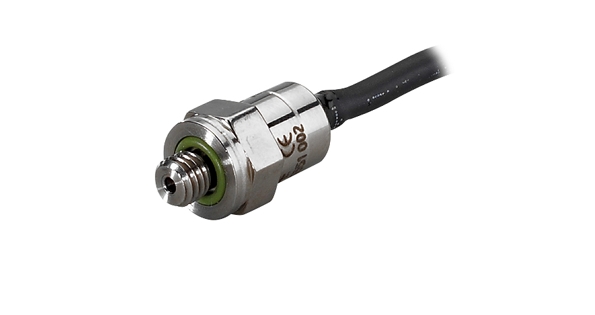

PHE860 è un trasduttore di pressione sub miniatura per ambienti severi, con riferimento sigillato o relativo, e temperatura operativa -40 ÷ 140°C, è fornibile con compensazione in temperatura -40 ÷ 125°C oppure -40 ÷ 140°C ed opzionalmente in versione a bassissima deriva termica.
I campi di misura standard sono compresi tra 5 e 250bar fs e tra -1 e 9bar fs per le versioni bidirezionali.
La risposta in frequenza è fino a 5 kHz.
È disponibile in configurazione a ponte di Wheatstone con uscita in mV o con elettronica incorporata ed uscita amplificata.
La costruzione è robusta, realizzata in titanio con diametro di 8,6 mm e peso di soli 3 grammi; dispone di grado di protezione IP65 ed è completo di cavo integrato in Teflon per il collegamento elettrico.

Trasduttori di pressione

Serie PHE860 -  Sub Miniatura da 3 grammi, per ambienti severi, alta stabilità, banda passante 5kHz


Prestazioni

Principali caratteristiche

Tipo
Relativo o Riferimento Sigillato (>40bar)
Campi di misura
5, 10, 20, 40, 70, 250bar fs;  -1/+4, -1/+9bar fs
Uscita a -100% fs
(solo  campi bidirezionali)
Proporz. 100% fs
0,5VDC
0,5VDC
Uscita a  0% fs
0 mVDC
0,5 VDC
0,5 VDC
Uscita a +100% fs
1,5 mV/V nom.
4,5 VDC
4,5 VDC
Tolleranza di zero e fs
3%
± 50 mV
± 50 mV
Banda passante
1000Hz @-3dB (opz. 5000Hz @-3dB)
Alimentazione
5÷15VDC
5VDC ±10mV
8÷16VDC
Assorbimento
10 mA circa
Accuratezza / Ripetibilità
0,25% f. typ. 0,35% fs max  /  0,02% fs
Temperatura oper./ comp.
-40÷140°C / -40÷125°C (opz.. -40÷140°C / -40÷140°C)
Costruzione parti bagnate
Titanio
Dimensioni corpo
8,6Ø x 14 oppure 20mm, attacchi elettrici e idraulici esclusi
Peso (grammi)
3 (senza cavo)
Protezione
IP65 per versione a riferimento sigillato
Shock meccanico
100g  1ms half sine wave



Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

seire PHE860 - 8.6 mm diam.
seire PHE860 - 8.6 mm diam.

PDF

Datasheet PHE 861 (out 1.5mV/V nom. f.s.)
Datasheet PHE 863 (out 0.5 ... 4.5 VDC f.s.)
Datasheet PHE 867 (out 0.5 ... 4.5 VDC f.s.)
