Trasduttori di pressione

Serie PGP220 - Piccole dimensioni, 0,05% fs, alimentazione 8-30 VDC

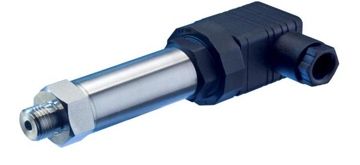

PGP220 è un piccolo trasduttore di pressione ad alte prestazioni, adatto a condizioni ambientali critiche.
È disponibile con riferimento assoluto, sigillato o relativo e temperatura operativa -40 ÷ 125°C, è fornibile con differenti range di compensazione termica: 0 ÷ 60°C, -25 ÷ 85°C e -25 ÷ 125°C e con classe di accuratezza fino allo 0,05% fs.
I campi di misura standard sono compresi tra 3 e 600bar fs e tra -1 e 5bar fs per le versioni bidirezionali.
La risposta in frequenza è fino a 1 kHz.
La sua configurazione a ponte di Wheatstone con uscita in mV o con elettronica integrata, alimentazione a range esteso tra 8 e 30VD ed uscita amplificata.
Di costruzione robusta, è realizzato in acciaio inossidabile con diametro del corpo di 22 mm; protetto IP65, è completo di cavo integrato in Viton oppure di connettore DIN 46359, standard o miniatura, MS baionetta o M12, per il collegamento elettrico ed è fornibile con differenti tipi di raccordo idraulico.

Trasduttori di pressione

Serie PGP220 - Piccole dimensioni, 0,05% fs, alimentazione 8-30 VDC


Prestazioni

Principali caratteristiche
Modello
PGP221
PGP224
PGP226
PGP227
Riferimento
Assoluto, Relativo o Sigillato (>40bar)
Campi di misura fs
3, 5, 10, 20, 40,100, 250, 400, 600bar; -1/+2, -1/+3, -1/+5bar
Uscita a -100% fs
(campi bidirezionali)
Prop. 100% fs
Prop. 100% fs
Prop. 100% fs
1 VDC
Uscita a  0% fs
0 mVDC
0 VDC
0 VDC
1 VDC
Uscita a +100% fs
1,5 mV/V nom.
5VDC
10VDC
6 VDC
Toller. di zero e fs
3%
± 50mV
± 50mV
± 50mV
Banda passante
1000Hz @-3dB
Alimentazione
5÷15VDC
8÷30VDC
15÷30VDC
8÷16VDC
Assorbimento
10 mA circa
Accuratez. /
Ripetibil. % fs
0,25 /  0,02
(opz.0,1 / 0,02)
0,05 /  0,02
Temperatura
oper./ comp.
-25÷125°C / 0÷60°C
(opz. -25÷125°C / -25÷85°C o -25÷125°C / -25÷125°C  )
Costruzione
Acciaio Inox
Dimensioni corpo
22 Ø x 40 mm max., attacchi elettrici e idraulici esclusi
Peso (grammi)
< 120 (senza cavo)
Protezione
IP65 per versione a riferimento sigillato e assoluto
Shock meccanico
100g  1ms half sine wave

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

serie PGP220 - 20 mm diam.
serie PGP220 - 20 mm diam.

PDF

Datasheet PGP 221 (out 1.5mV/V nom. f.s.)
Datasheet PGP 224 (out 0 ... 5 VDC f.s.)
Datasheet PGP 226 (out 0 ... 10 VDC f.s.)
Datasheet PGP 224 (out 0.5 ... 4.5 VDC f.s.)
Catalogo generale trasduttori di pressione EFE
