Trasduttori di pressione

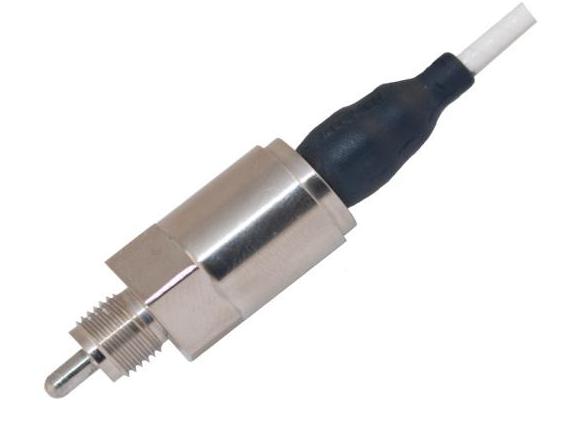

Serie PCM160 - Compatto, per pressione e temperatura
PCM160 è un trasduttore per misure di pressione e temperatura di tipo compatto, progettato per operare con temperature comprese tra -40 e +125°C,è fornibile con compensazione termica: -25 ÷ 85°C, o -40 ÷ 125°C.
La misura di pressione è disponibile con riferimento assoluto, relativo o sigillato e con campi di misura compresi tra 3 e 600bar fse -1/+5bar fs per le versioni bidirezionali.
La risposta in frequenza è fino a 1 kHz e l’accuratezza fino allo 0,1% fs.
La misura di pressione e su uscita amplificata e la misura di temperatura è fornita direttamente da una PT100 (opz. PT1000).
La costruzione è robusta, realizzata in acciaio con diametro di 16,6 mm e peso inferiore a 30 grammi; dispone di grado di protezione IP65 , è completo di cavo integrato in Teflon o connettore MIL baionetta per il collegamento elettrico.
Trasduttori di pressione
Serie PCM160 - Compatto, per pressione e temperatura
Prestazioni
Caratteristiche tecniche
|
Modello
|
PCM163
|
PCM164
|
PCM167
|
|
Riferimento
|
Assoluto, Relativo o Sigillato (>40bar)
|
||
|
Range di misura
|
3, 5, 10, 20, 40, 100, 250, 400, 600bar fs;
-1/+2, -1/+3, -1/+5bar fs
|
||
|
Uscita -100% fs (campi bidirez.)
|
0,5 VDC
|
Proporz 100% fs
|
0,5 VDC
|
|
Uscita 0% fs
|
0,5VDC
|
0 VDC
|
0,5VDC
|
|
Uscita +100% fs
|
4,5 VDC
|
5 VDC
|
4,5 VDC
|
|
Tolleranza di zero e fs
|
±50mV
|
||
|
Banda passante
|
1000Hz @-3dB
|
||
|
Alimentazione
|
5VDC±10mV
|
8÷30VDC
|
8÷16VDC
|
|
Temperatura operativa
|
-40 ÷125°C
|
||
|
Temperatura compensata
|
-25÷85°C, ( opz. -40÷125°C)
|
||
|
Accuratezza pressione
|
0,25% fs (opz. 0,1% fs)
|
||
|
Sonda di temperatura
|
PT100 Classe A (opz. PT1000 Classe A)
|
||
|
Accuratezza temperatura
|
0,1% fs
|
||
|
Costruzione
|
Acciaio Inox
|
||
|
Dimensioni corpo
|
16,6 Ø x 24,5mm max., attacchi elettrici e idraulici esclusi
|
||
|
Peso (grammi)
|
< 30 (senza cavo)
|
||
|
Protezione
|
IP65 per versione a riferimento sigillato e assoluto
|
||
|
Shock meccanico
|
100g 1ms half sine wave
|
||
|
I dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati o/e subire modifiche in qualsiasi momento; per una informazione più accurata è necessario riferirsi al datasheet del prodotto specifico.
|
|||
Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
serie PCM160 - 16.6 mm diam.
