Posizione e Spostamento

Serie ID/PS C15 - potenziometri lineari con sezione corpo 15 mm

ID/PS C15 è una serie di trasduttori potenziometrici lineari  a stelo realizzati con tecnologia "plastica conduttiva"; dispongono di corpo in alluminio anodizzato, protezione IP65, range esteso di temperatura, elevata linearità, risoluzione pressoché infinita e lunga vita operativa.
Corse di misura da 0-25 a 0-250 mm, sezione corpo di 15 mm, albero mobile in acciaio da 4 mm Ø, cavo di collegamento in Raychem; sono disponibili in differenti esecuzioni e con diversi attacchi meccanici.
L’elevata robustezza costruttiva ed una bassissima suscettibilità alle vibrazioni li rendono particolarmente indicati, oltre che per molte applicazioni in ambito industriale e R&D, monitoraggio strutturale, controllo di processo, sperimentazione meccanica, robotica, anche nella sperimentazione automotive.

ID/PS C15, versione base con giunti sferici.

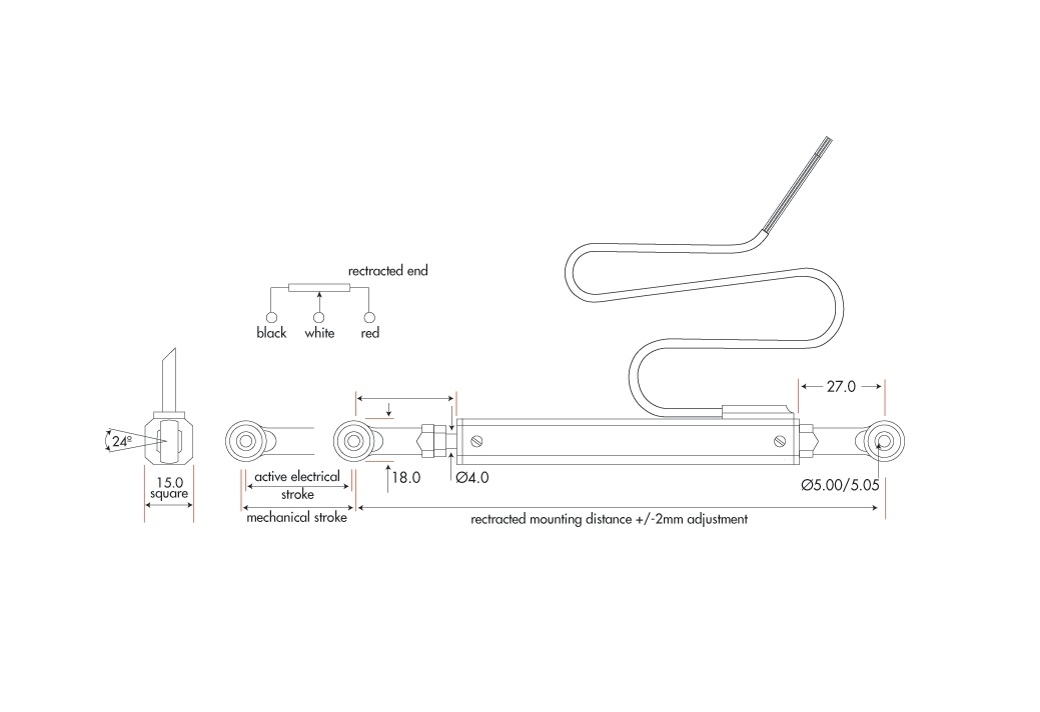

ID/PS C15M, versione con giunti sferic, range di temperatura esteso.
ID/PS C15MP, versione con giunti tipo “pop”, range di temperatura esteso.
LF versione opzionale "Low Force"; selezionabile nel caso in cui per l'applicazione è richiesta poca forza da applicare all'albero

Posizione e Spostamento

Serie ID/PS C15 - potenziometri lineari con sezione corpo 15 mm


Prestazioni

Principali Caratteristiche

Corsa elettrica attiva mm
25  50
75
100
150
200
250


Resistenza in kOhm +/-20%
 2.5  5 7.5
10
10
10
10


Tensione di alimentazione
 Fino a 40 VDC
Risoluzione
 Essenzialmente infinita
Ripetibilità
 <0.01mm
Velocità operativa
 10 m/s max
Vita meccanica
 > 25 Milioni di cicli
Protezione dall’ambiente / Temperatura operativa °C
 IP65 / -40÷100 (125°C versioni range di temperatura esteso)
Corrente di uscita (cursore)
 <10uA
Linearità indipendente
 < +/- 0.5%
Tipo di cavo
 Raychem 55M, 24 AWG, Viton Sleeve.
Lunghezza del cavo
 500mm o diversa a richiesta
Tecnologia utilizzata
Plastica conduttiva
Materiale della custodia
 Alluminio
Materiale dello stelo
 Acciaio Inox


Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

Serie ID/PS
Serie ID/PS

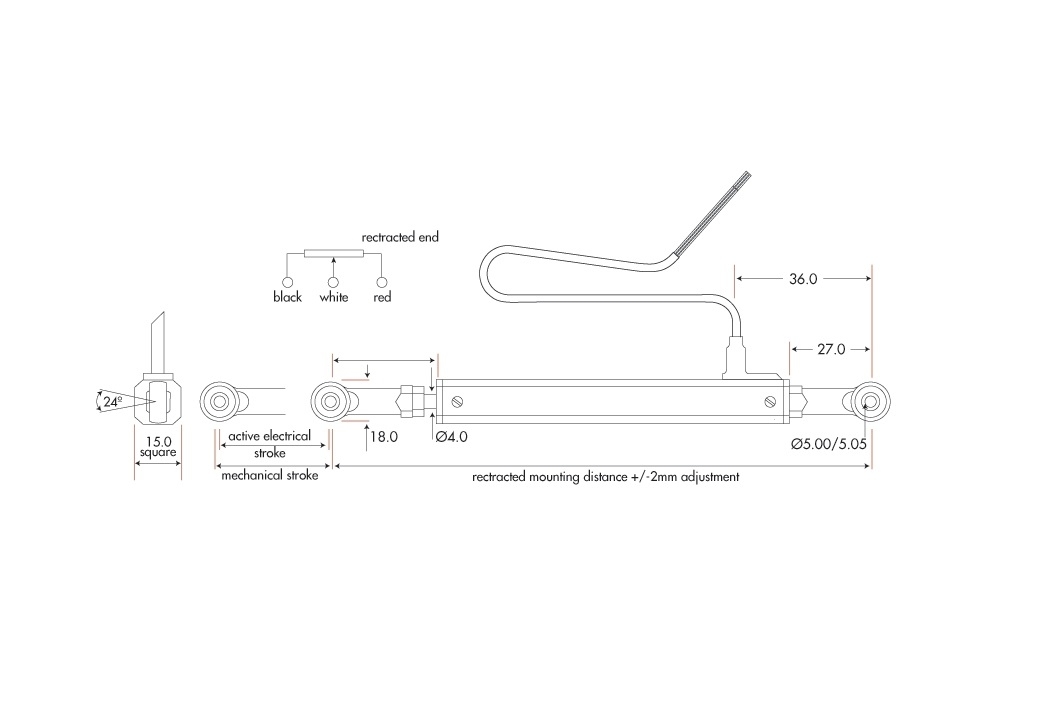

Serie ID/PS C15
Serie ID/PS C15

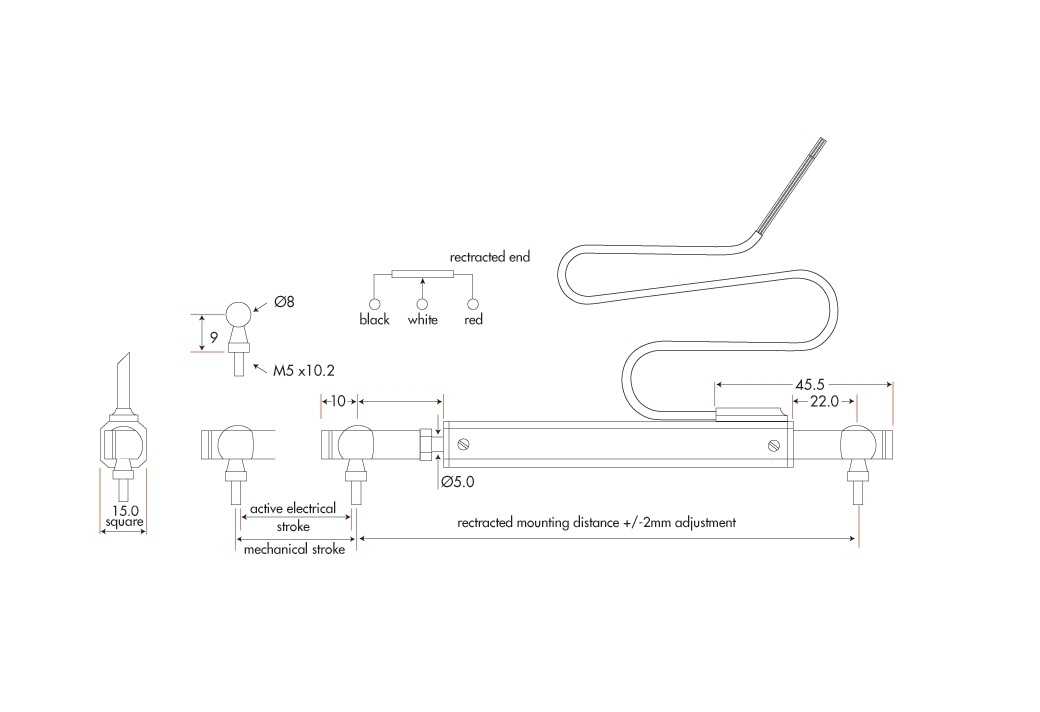

Serie ID/PS C15MP
Serie ID/PS C15MP
