Estensimetri per Alta Temperatura

KFH e KFU: su film poliammidico incollabile; fino a 350°C
KH, KHC, KHCM, KHCD e KHCH: metallici saldabili; fino a 950°C

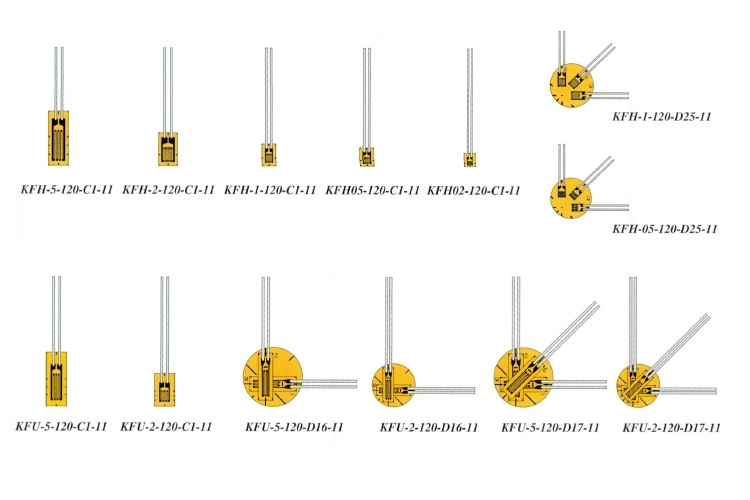

KFH e KFU - Estensimetri con base su film in poliammide per temperature operative fino a 350°C. La griglia sensibile, in lega di Nichel-Cromo, assicura eccellenti caratteristiche in un ampio range di temperatura.
Versioni mono, bi, tri assiali e Rosette; 120 o 350 Ohm.

KFH è compensato in temperatura tra 10 e 250°C e può operare tra -196 e 250°C; gage-factor 1,9 @ 250°C.
KFU è compensato in temperatura tra 10 e 300°C e può operare tra -196 e 350°C; gage-factor 1,8 @ 350°C.
Coefficienti di espansione lineare applicabili: 11, 16, 23.

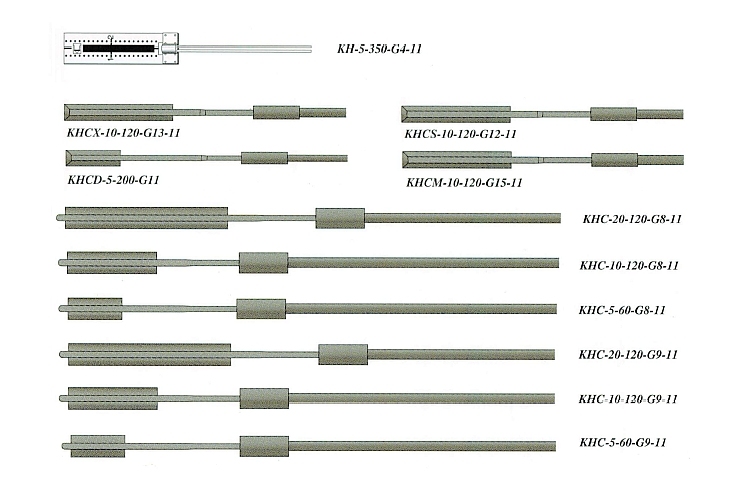

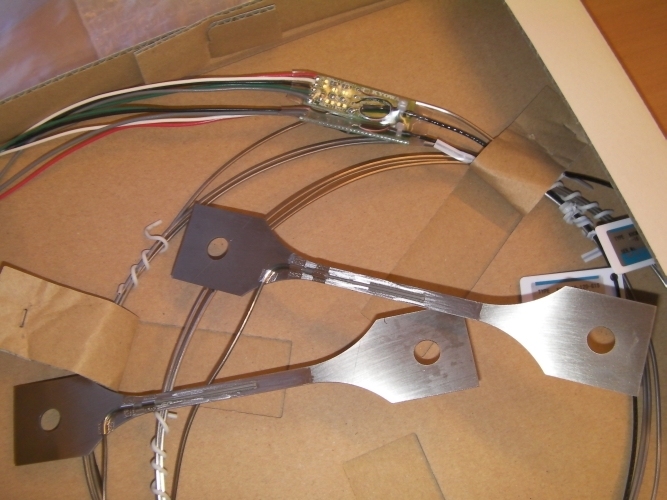

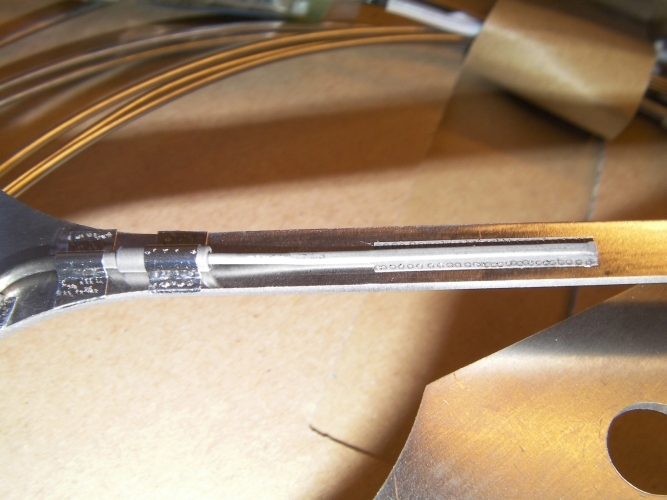

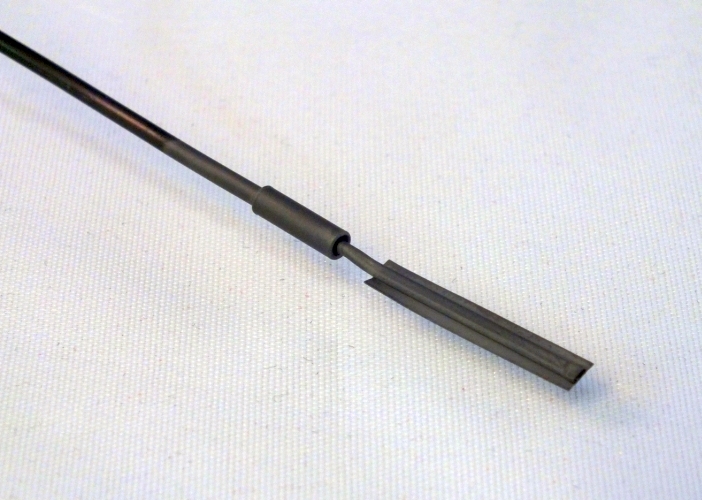

KH, KHC, KHCM, KHCS, KHCD e KHCH - Estensimetri saldabili con base metallica e di tipo incapsulato per misure statiche e dinamche in applicazioni ad alta temperatura, ad esempio su motori, impianti per la generazione di energia, sistemi aerospaziali ...
Configurazione mono assiale a singolo o doppio elemento (1/2 ponte), diverse dimensioni della griglia e temperatura compensata fino a 950°C.

KH: versione con base metallica a singolo elemento da 350 Ω.
Range operativo: -50 ÷ 350°C; gage-factor 2 @ 350°C.
Coeff. di espansione lineare: 11, 16.

KHC: versione incapsulata con base metallica a doppio elemento da 60 o 120 Ω per compensazione termica. Range operativo: -196 ÷ 550°C. Gage-factor tra 1,1 e 1,75 @ 500°C in accordo al modello. Coeff. di espansione lineare: 11, 16.
KHCM: versione incapsulata con base metallica a doppio elemento da 120 Ω per compensazione termica. Range operativo: -196 ÷ 650°C. Gage-factor 1,8 @ 650°C. Coeff. di espansione lineare: 11, 13, 16.
KHCS: versione incapsulata con base metallica a doppio elemento

da 120 Ω per compensazione termica. Range operativo: -196 ÷ 750°C. Gage-factor 1,98 @ 750°C.
KHCD: versione incapsulata mono assiale  con singolo elemento da 200 Ω. Collegamento tramite fili di rame per monitoraggio della temperatura. Range operativo: -196 ÷ 800°C. Gage-factor 0,8 @ 800°C.
KHCX: versione incapsulata con base metallica e doppio elemento da 120 Ω per compensazione termica. Range operativo: -196 ÷ 950°C. Gage-factor 1,5 @ 950°C. Coeff. di espansione lineare: 11, 13.
