MPS4164

Analog Pressure Scanner Miniatura

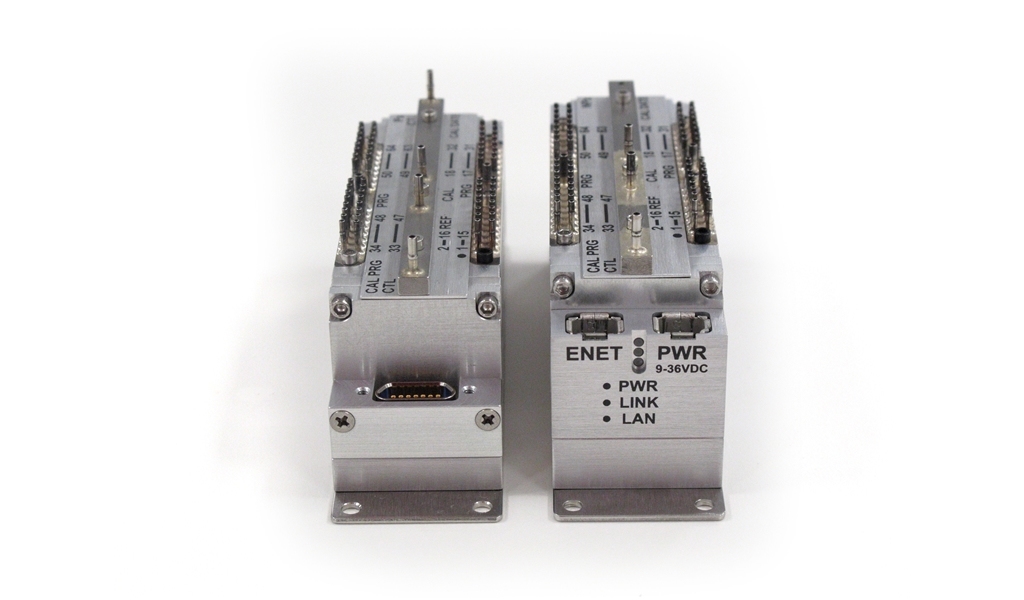

MPS4164/64px di Scanivalve è uno scanner di pressione miniatura di nuova generazione ed è direttamente compatibile con il precedente modello ZOC33; è successivamente aggiornabile alla versione MPS4264 - Ethernet Pressure Scanner.

Incorpora 64 sensori di pressione, multiplexer, sensori RTD per la compensazione degli effetti della temperatura, microvalvole per calibrazione on-line e chip di identificazione TEDS.

È adatto per molte applicazioni R&D di misura di pressioni multi punto, soprattutto in galleria del vento e nelle prove di volo, dove gli spazi sono molto limitati ed è comunque importante mantenere la lunghezza dei tubi la più breve possibile.

  •  64 porte di misura con fondo scala da ±0,15 a 50 psid (da ±10 mbar a 3,5 bar)
  •  Accuratezza di misura fino a 0,08% del fondo scala utilizzato
  •  Uscita analogica multiplexata
  •  Valvola pneumatica di calibrazione/spurgo
  •  Scan Rate fino a 40 kHz

È anche disponibile un’unità TCU (Thermal Control Unit) per il suo controllo termico, destinata a proteggerlo in ambienti difficili e da escursioni termiche tra -60 e +125°C.

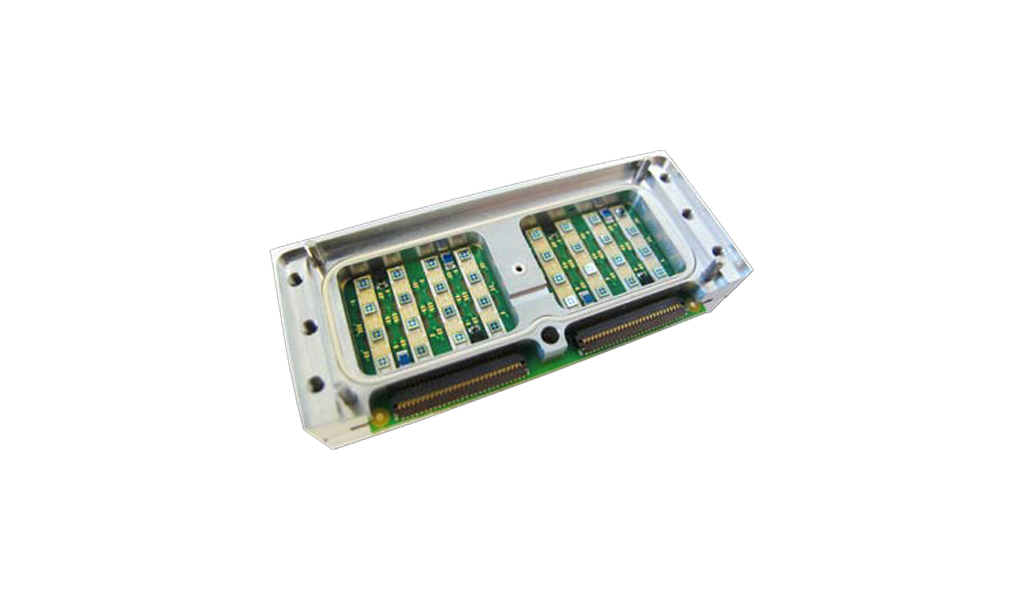

MPS4164 è basato su di un nuovo sensore di pressione ultra-stabile; Scanivalve ha lavorato direttamente con un produttore leader di trasduttori di pressione per sviluppare una soluzione che oggi permette di massimizzare la stabilità e la precisione di misura.
Inoltre, sulla PCB di supporto ai trasduttori di pressione, sono integrati 8 chip digitali per la misura della temperatura, in modo da compensarne gli effetti con un’elevata accuratezza.

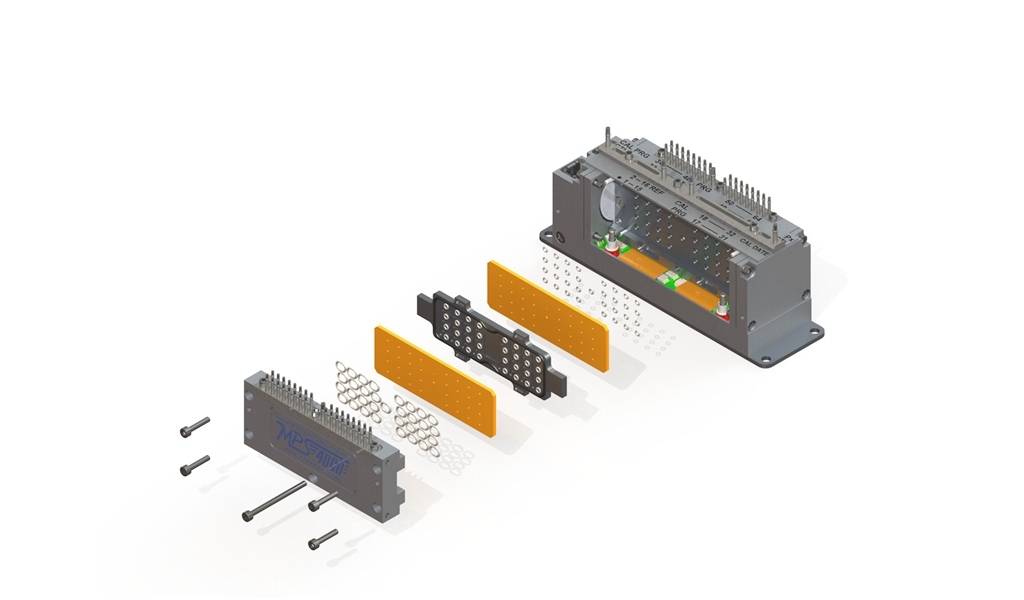

MPS4164 offre un nuovo design di valvola pneumatica per la selezione delle modalità di misura o spurgo/calibrazione.

 La versione standard CPx, adatta in applicazioni con pressure scanner legacy, prevede l’applicazione di una pressione di controllo per passare dalla modalità spurgo/calibrazione a quella di misura e viceversa.

Sono disponibili diversi sistemi specifici per l’acquisizione ed il controllo delle unità MPS4164: DSM4000, ERAD4000 e SmartZOC; questi supportano la loro scansione ad alta velocità, la linearizzazione e la compensazione termica on-line.

Misure multi punto di Pressione e Temperatura
Misure multi punto di Pressione e Temperatura

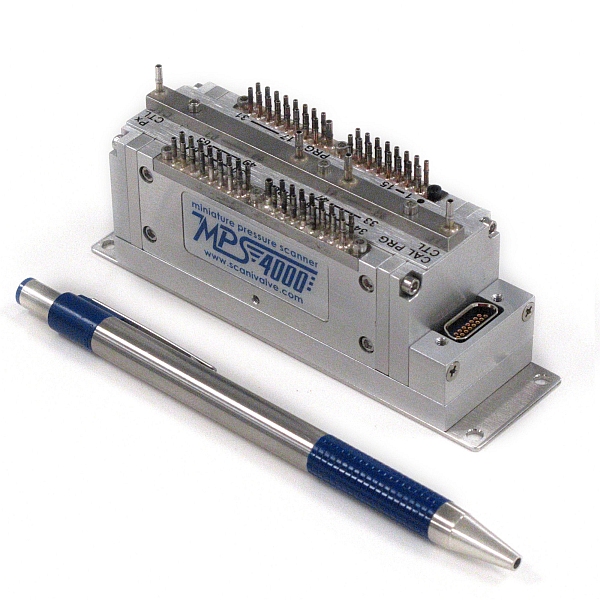

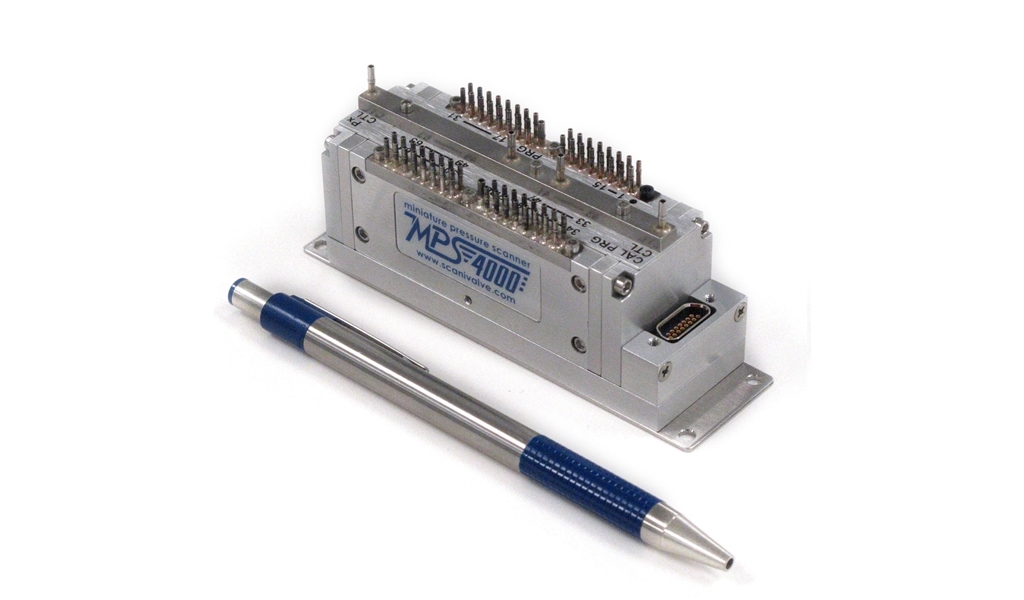

MPS4164 - scanner di pressione ultra-miniatura analogico
MPS4164 - scanner di pressione ultra-miniatura analogico

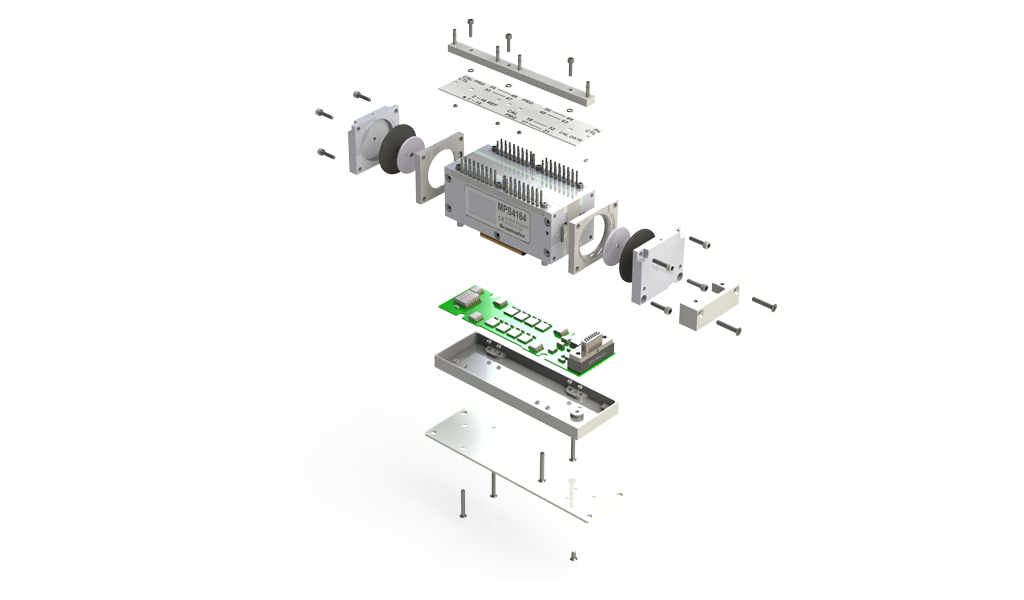

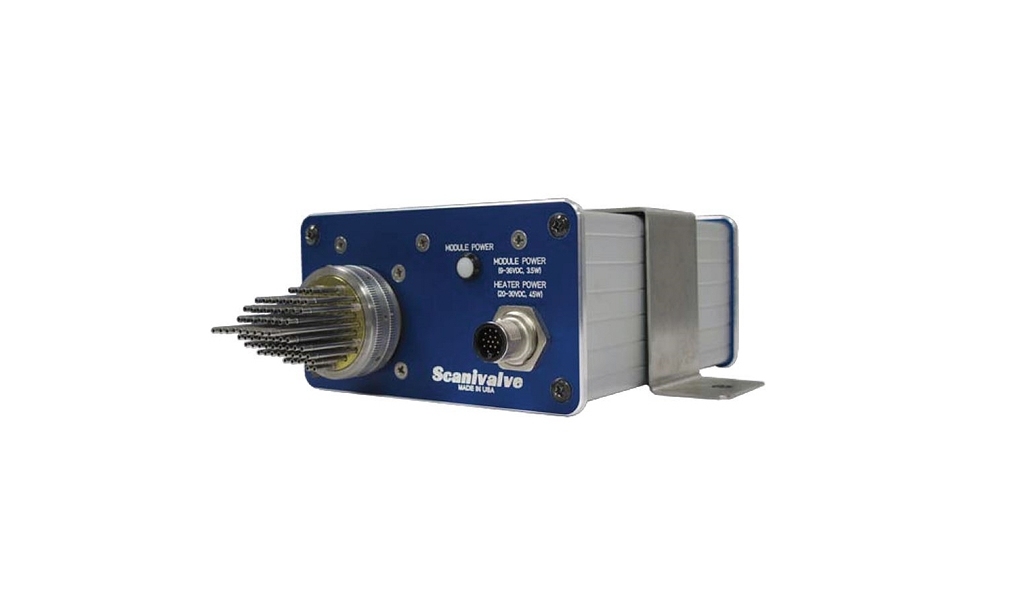

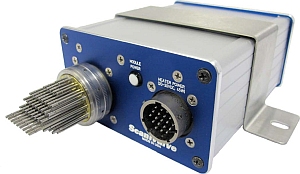

MPSTCU - Thermal Control Unit
MPSTCU - Thermal Control Unit
