MPS4264

Ethernet Pressure Scanner Miniatura

MPS4264/64px di Scanivalve è uno scanner di pressione miniatura a 64 canali, di nuova generazione e assolutamente unico nel suo genere.

È molto versatile ed è la scelta ottimale per molte applicazioni R&D di misura di pressione multi punto.

È soprattutto adatto per impieghi in galleria del vento e nelle prove di volo, dove gli spazi sono molto limitati ed è comunque importante mantenere la lunghezza dei tubi la più breve possibile.

  •  64 porte di misura con fondo scala da ±0,15 a 50 psid (da ±10 mbar a 3,5 bar)
  •  Accuratezza di misura fino a 0,06% del fondo scala utilizzato
  •  Collegamento diretto via Ethernet (TCP/IP, FTP o UDP)
  •  Configurazione tramite Web server integrato
     Compatibilità IEEE1588-PTP per la sincronizzazione di più unità in rete   Linearizzazione/Compensazione in temperatura
  •  Conversione in unità ingegneristiche tramite DSP interno
     Correzione dinamica dello Zero per un’ineguagliabile stabilità
     Valvola pneumatica o elettrica di calibrazione/spurgo
     Fino a 850 letture al secondo per canale (fino a 2.500 letture al secondo per canale in modalità a 16 porte)
     Facile integrazione con LabVIEW®

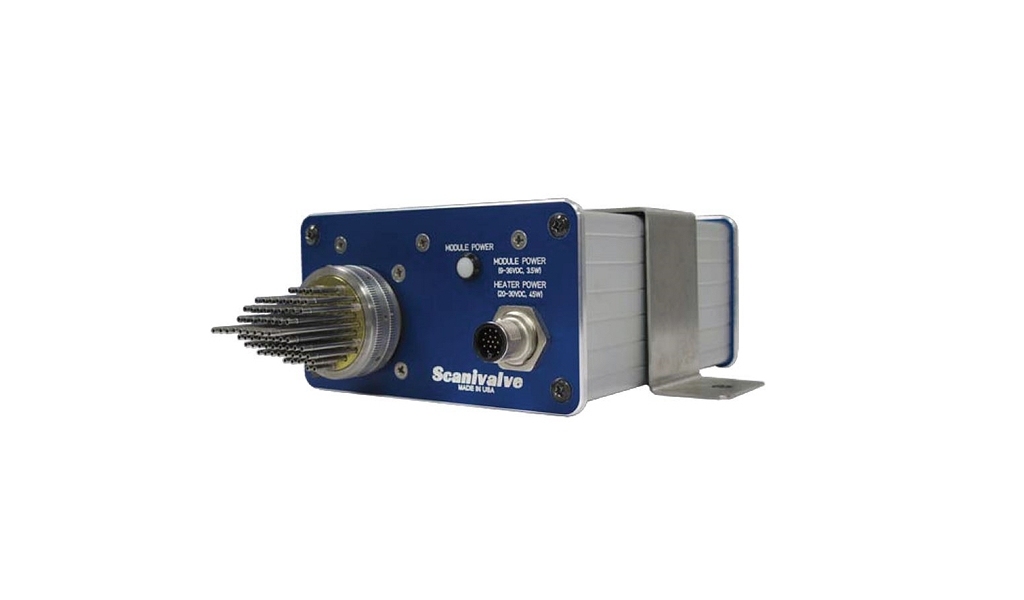

MPS offre elevata accuratezza anche quando impiegato in ambienti dinamici in temperature. È anche disponibile un’unità per il suo controllo termico (TCU), destinata a proteggerlo in ambienti difficili e con elevate escursioni termiche.

Tutto questo rende MPS una scelta eccellente per molte applicazioni impegnative.



MPS4264 è un pressure scanner miniatura, progettato per essere il punto di svolta nel mondo delle misure di pressione multi-canale.
Scanivalve ha investito anni nello sviluppo di una soluzione che soddisfi le aspettative dell’acquisizione dati, ad alta velocità e con elevata accuratezza, in applicazione in cui lo spazio limitato è una considerazione fondamentale.
MPS è un sistema di acquisizione dati completo che richiede solo una sorgente di alimentazione (9-36Vdc) e una connessione Ethernet.
Ha un footprint estremamente piccolo, supporta la comunicazione TCP/IP o UDP e la sincronizzazione di più unità in rete tramite Precision Time Protoco lIEEE1588 e offre numerose altre caratteristiche innovative.
MPS utilizza dei nuovi sensori di pressione ultra-stabili; Scanivalve ha lavorato direttamente con un produttore leader di trasduttori di pressione per sviluppare una soluzione che permette oggi di massimizzare la stabilità e la precisione di misura.

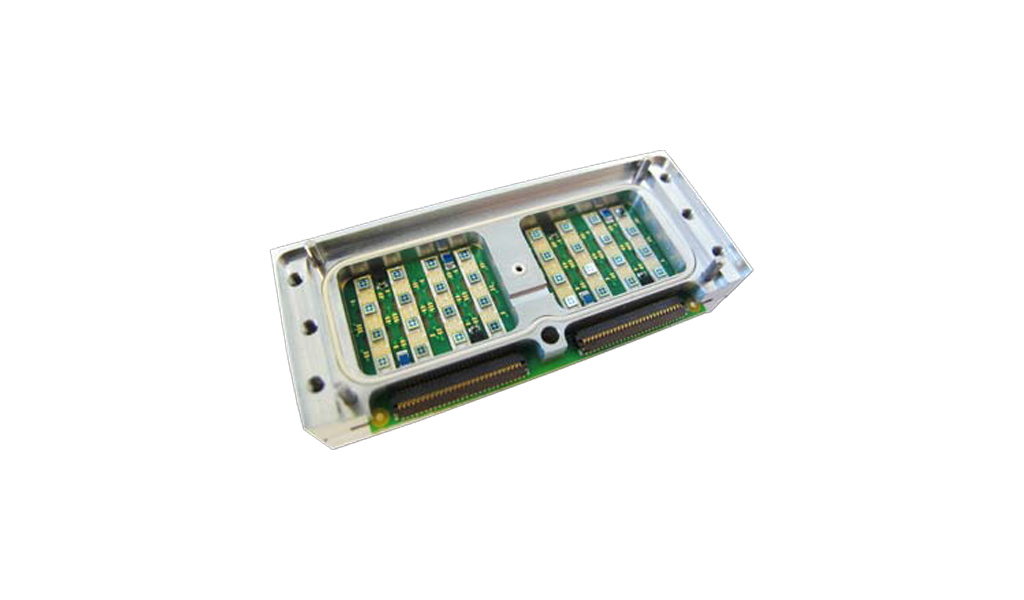

Inoltre, sulla PCB di supporto ai trasduttori di pressione, sono integrati 8 chip digitali per la misura della temperatura, in modo da compensarne gli effetti con un’elevata accuratezza.
Un'altra caratteristica significativa di MPS è il nuovo design di valvola per la selezione delle modalità di misura o spurgo/calibrazione

 La versione standard CPx prevede l’applicazione di una pressione di controllo per passare dalla modalità spurgo/calibrazione a quella di misura e viceversa.

 La configurazione alternativa NPx, senza l’applicazione di una pressione di controllo, prevede di default la modalità di misura; tramite l’applicazione di una pressione di controllo lo stato della valvola può essere modificato in spurgo/calibrazione.

 La versione EPx con elettrovalvola utilizza un motore interno ed un ingranaggio per modificare la posizione della valvola tramite un comando software MPS è facile da usare e si integrerà rapidamente nel vostro sistema. Il web server integrato permette all'utente di configurare e gestire l'unità da qualsiasi dispositivo di rete. Per coloro che desiderano utilizzare LabVIEW® sono disponibili dei VI di esempio.

Misure multi punto di Pressione e Temperatura
Misure multi punto di Pressione e Temperatura

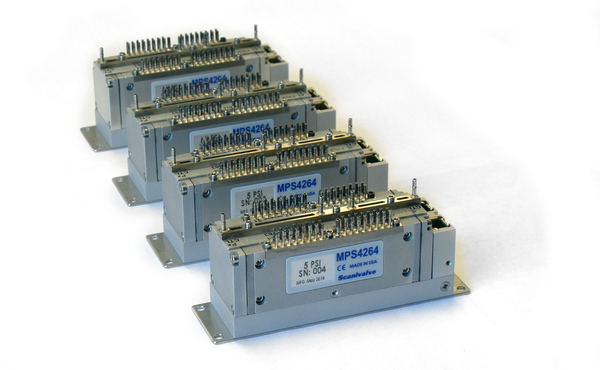

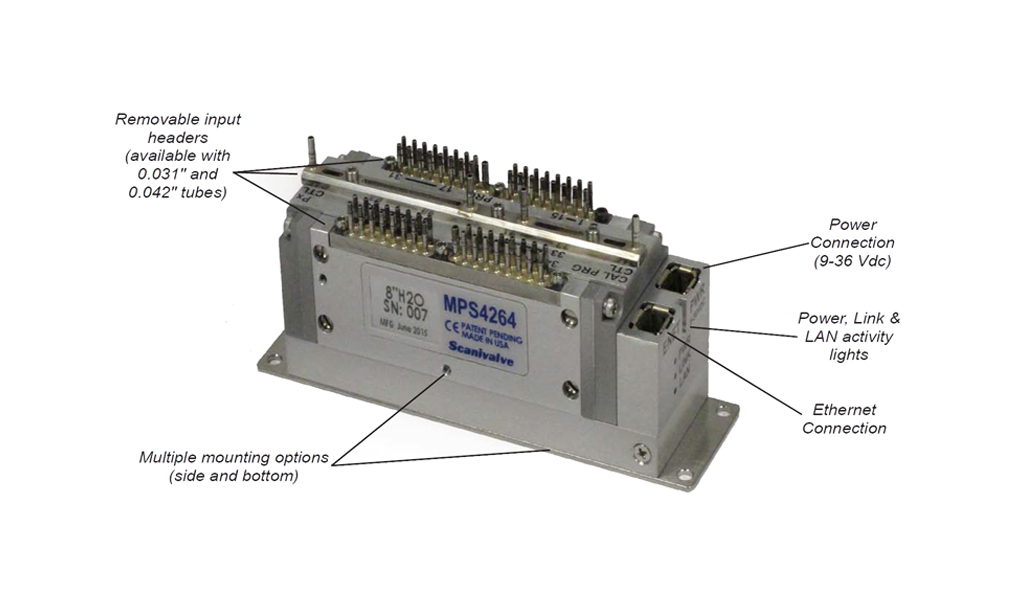

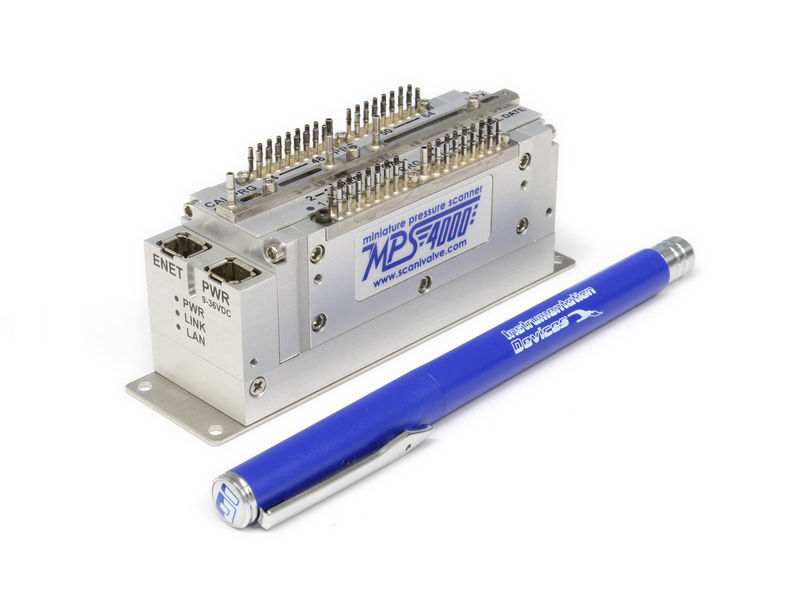

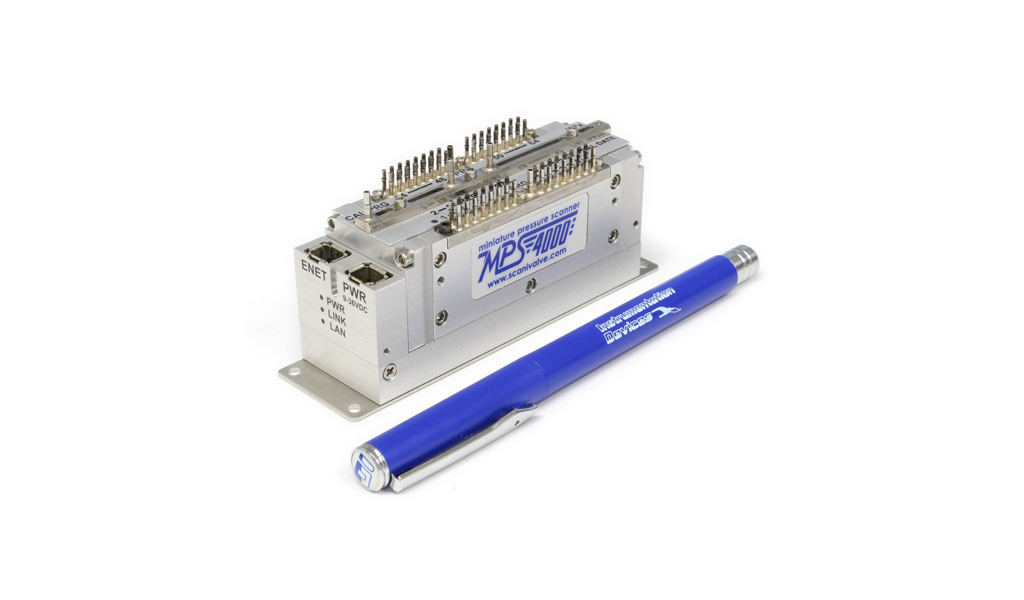

MPS4264 - scanner di pressione ultra-miniatura
MPS4264 - scanner di pressione ultra-miniatura

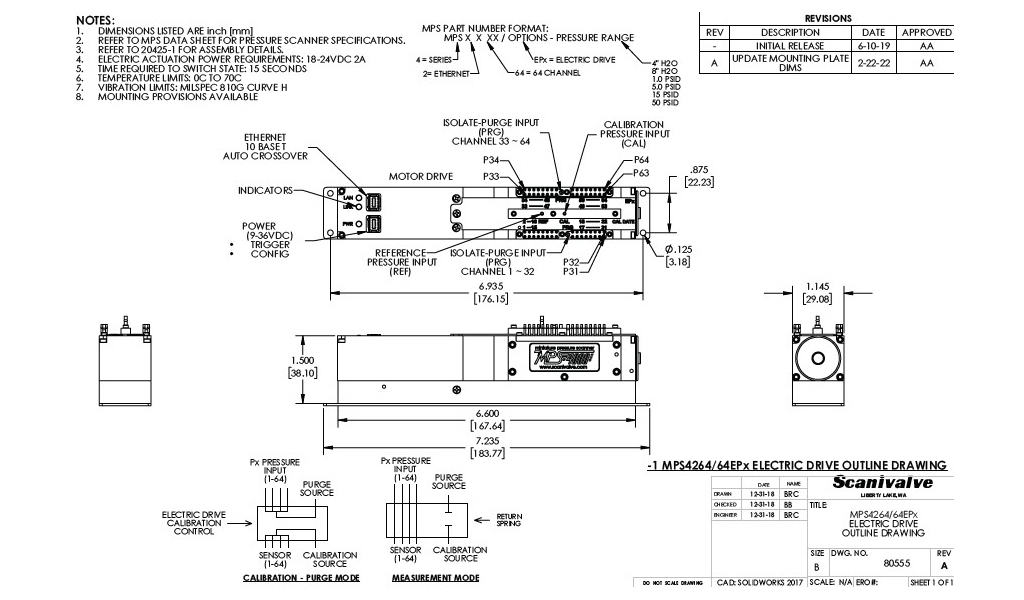

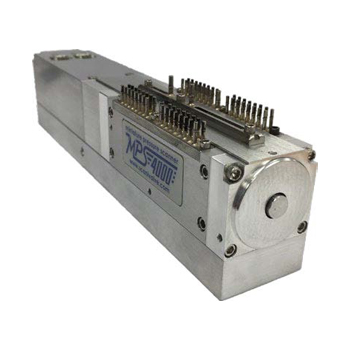

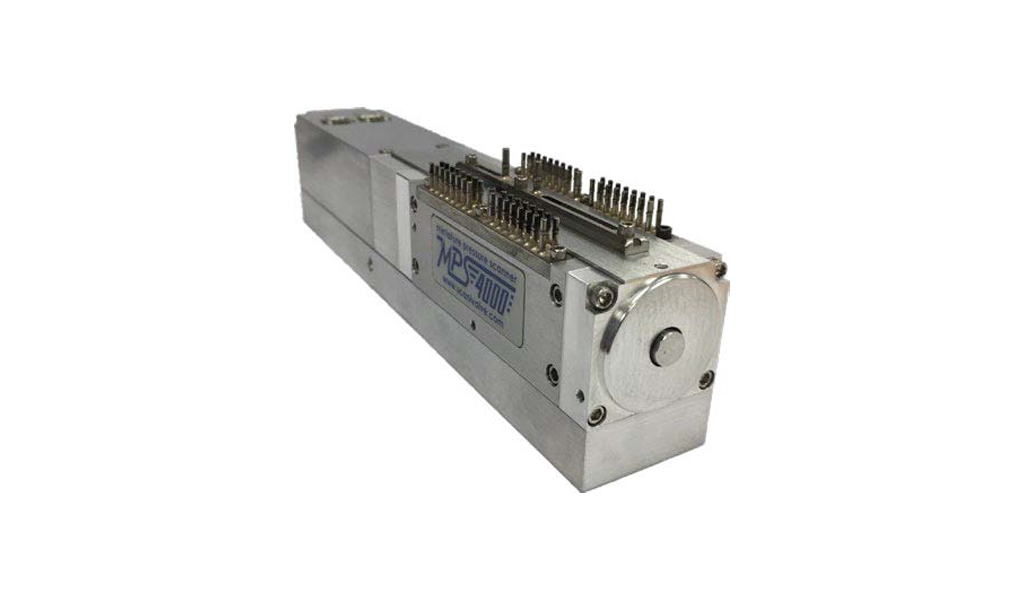

MPS4264/EPx con elettrovalvola per calibrazione / spurgo
MPS4264/EPx con elettrovalvola per calibrazione / spurgo

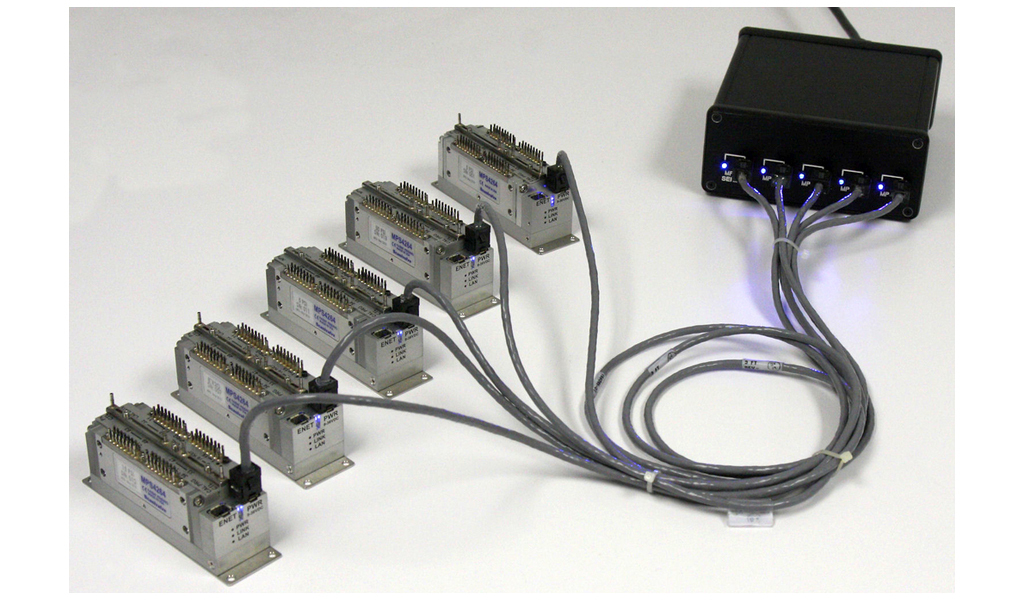

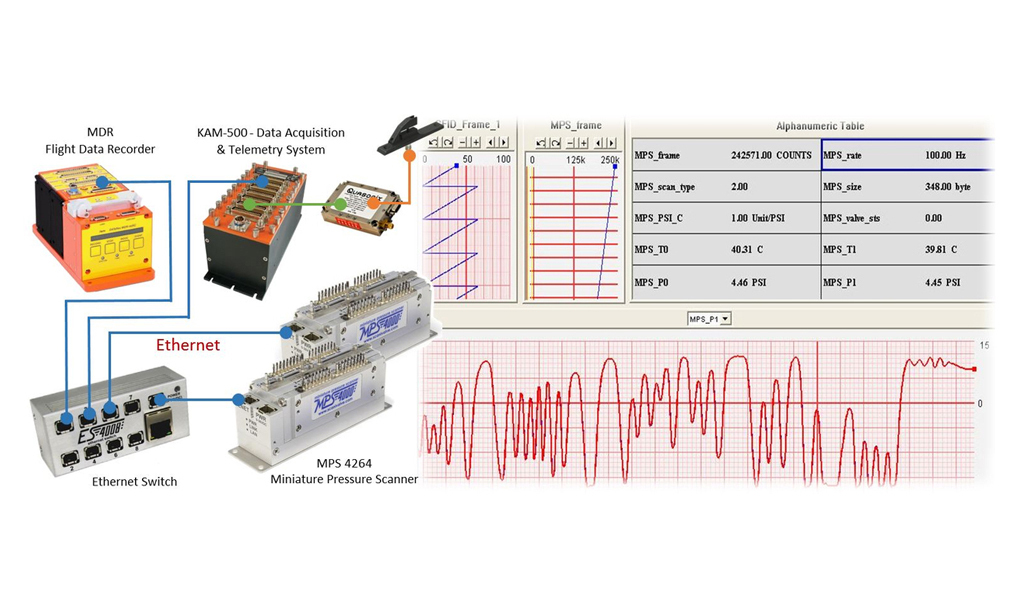

Più unità MPS4264 possono essere collegate in rete
Più unità MPS4264 possono essere collegate in rete

PDF

Datasheet Pressure Scanner MPS4264
Datasheet Pressure Scanner MPS4264/EPx
Manuale hardware e software di MPS4264
Datasheet MPSTCU - Thermal Control Unit

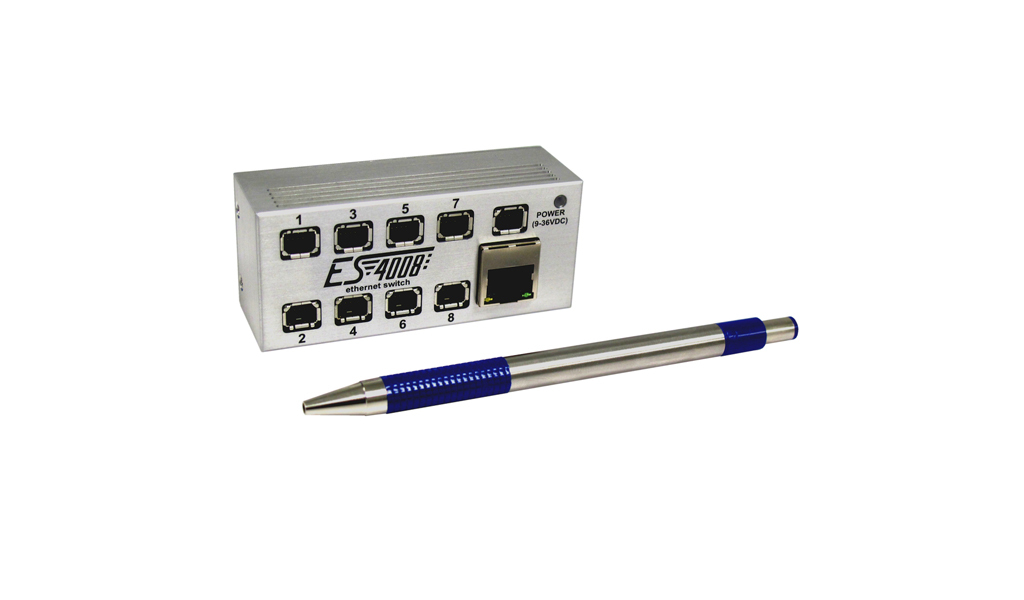

Datasheet Ethernet Switch ES4000

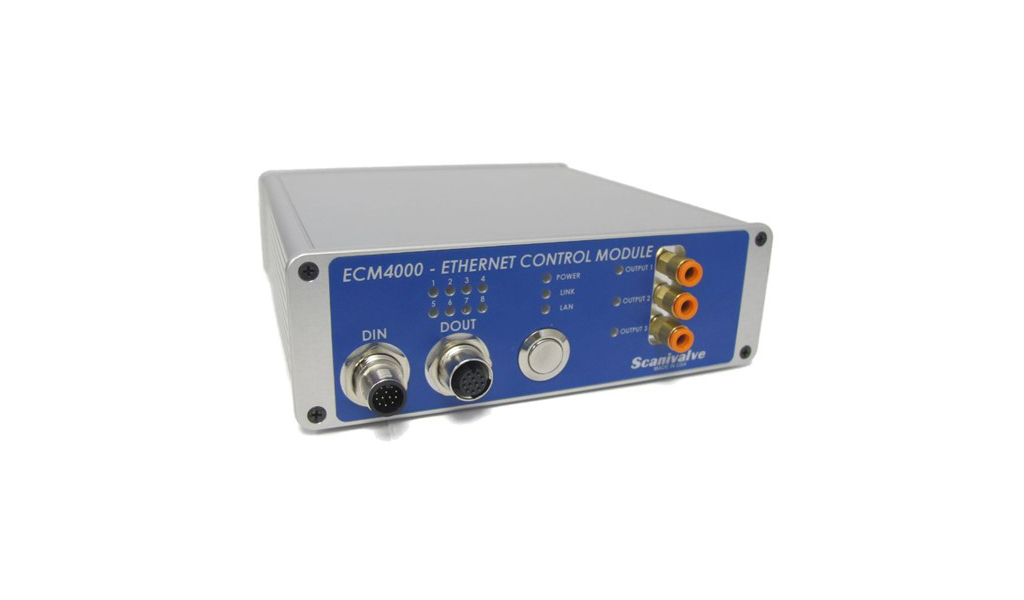

Datasheet ECM4000 - Ethernet Control Module
