Scanner di pressione miniatura - analogici

ZOC - Zero Operate and Calibrate

ZOC (Zero, Operate, and Calibrate), di Scanivalve, sono scanner elettronici miniaturizzati per misure di pressione multipunto.
Dispongono da 8 a 32 sensori di pressione ciascuno, multiplexer, sensori RTD interni per la compensazione degli effetti della temperatura, microvalvole per calibrazione on-line e di chip di identificazione.
Quando provvisti di opzione “duplex” offrono fino a 64 porte di pressione.

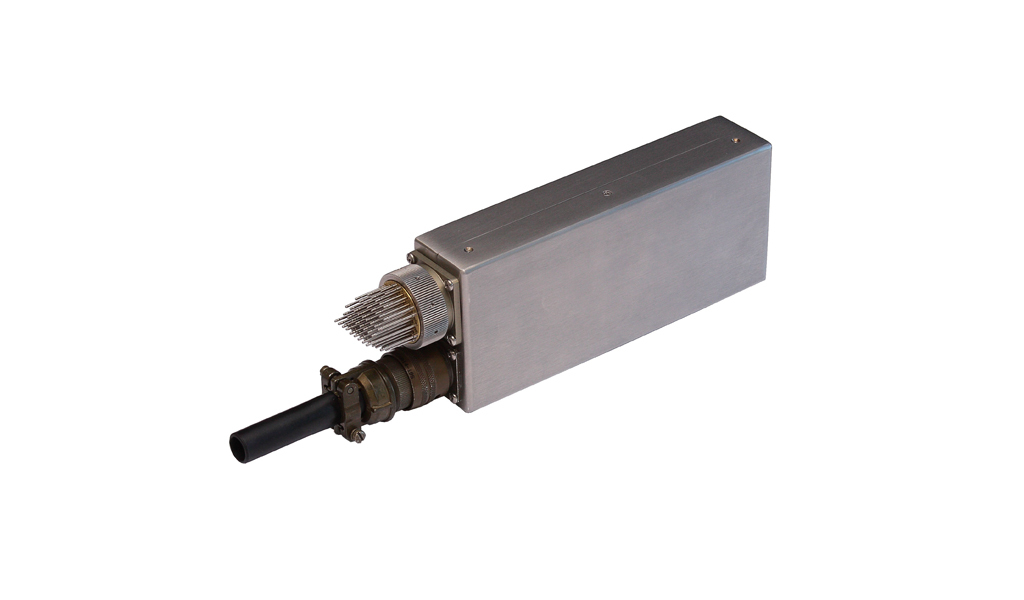

Le unità TCU (Thermal Contro Unit) minimizzano gli errori termici delle unità ZOC anche in applicazioni con ampie escursioni di temperatura.
La versione ZOCEIM dispone di 16 o 32 ingressi in tensione per segnali provenienti da altri trasduttori di misura.
Indirizzabili digitalmente ad alta velocità, la loro uscita analogica fornisce un segnale proporzionale alla misura rilevata da ogni singola porta d'ingresso.
Sono progettati per impieghi in galleria del vento su modelli, nelle prove di volo di veicoli, per le prove in pista o su strada di veicoli e in tutte quelle applicazioni dove vi sono spazi ridotti.

Tutte le versioni:

Modello	N° porte / ingressi	Range di misura	Dimensioni (mm)
ZOC22B (Legacy)	32 e 64 nella versione duplex	±10, 20 inch H2O; ±1, 2.5, 5, 15, 50 psid (±2.5, 5, 7, 17, 35,100, 350 kPa)	105 x 36,1 x 13,97
ZOC23B (Legacy)	8, 16, 32 o fino a 64 nella versione duplex	±10, 20 inch H2O; ±1, 2.5, 5, 15, 50 psid (±2.5, 5, 7, 17, 35,100, 350 kPa)	32 x 31,24 x 32,26 8 porte, senza mux

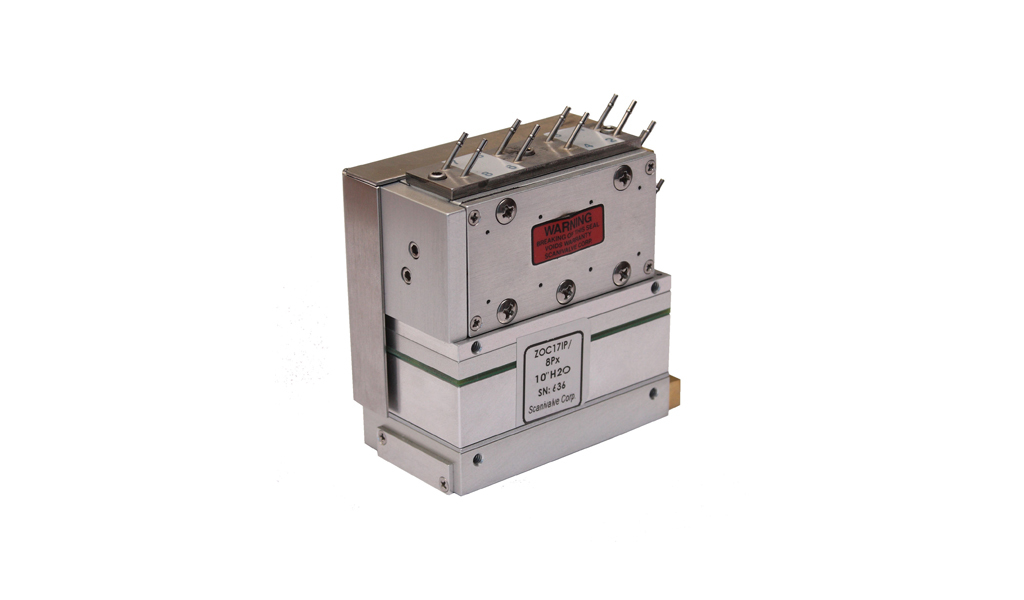

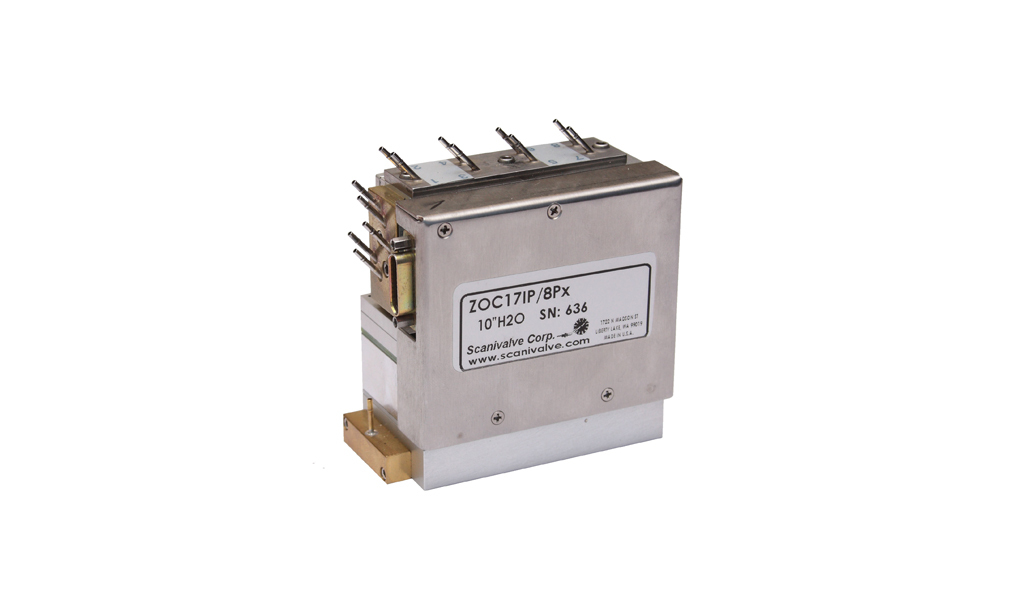

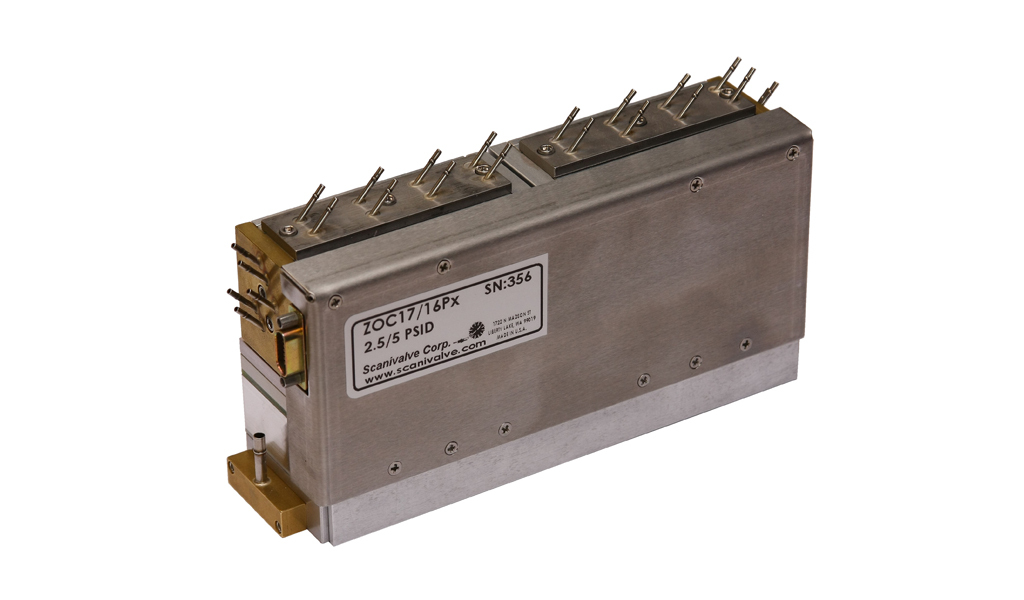

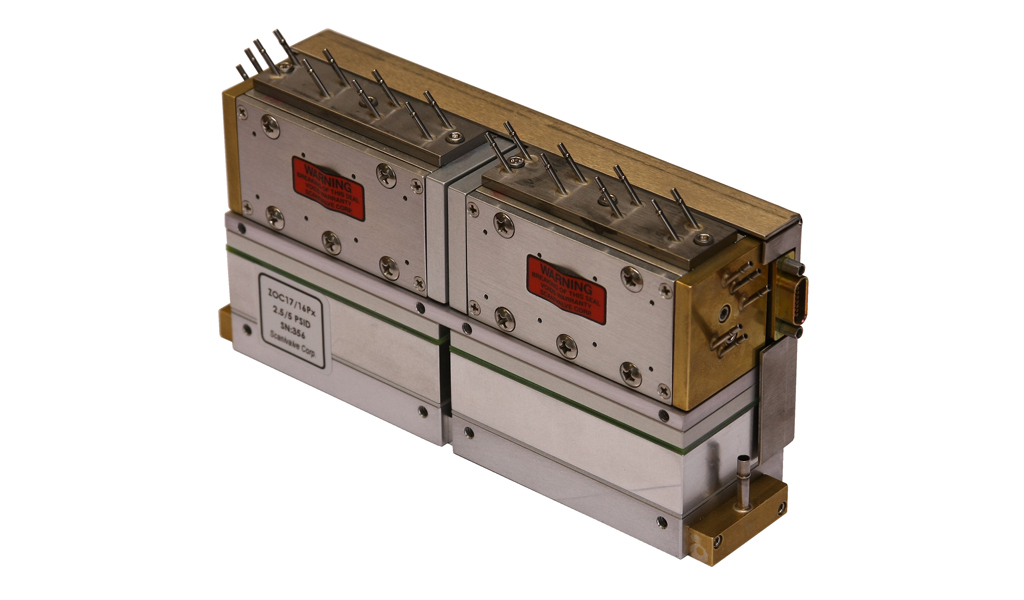

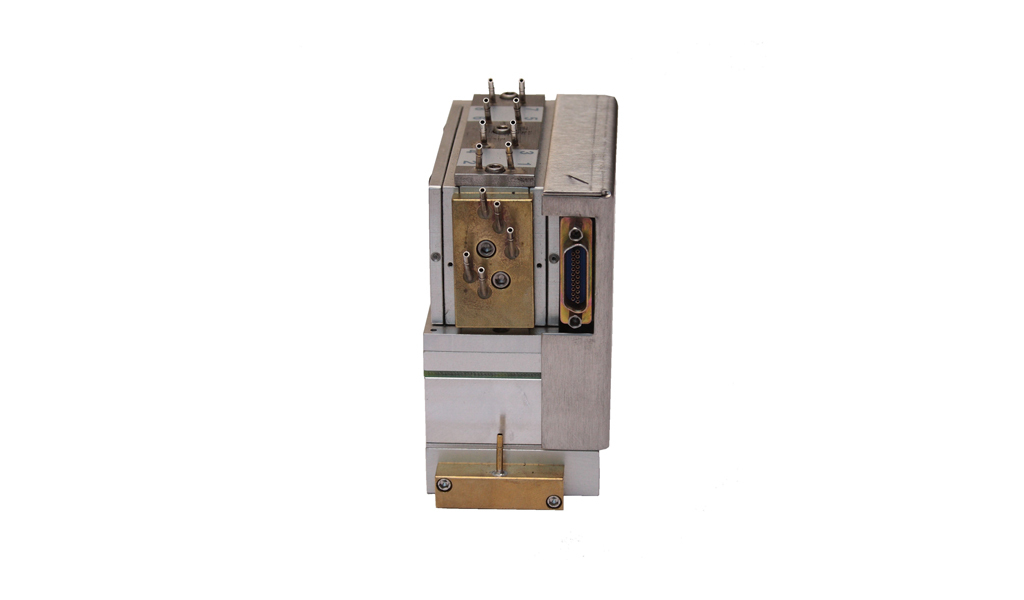

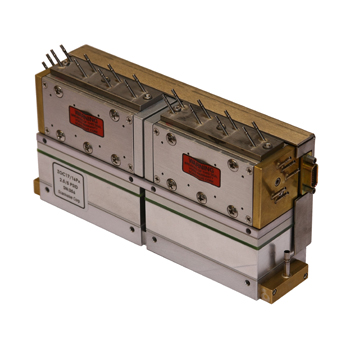

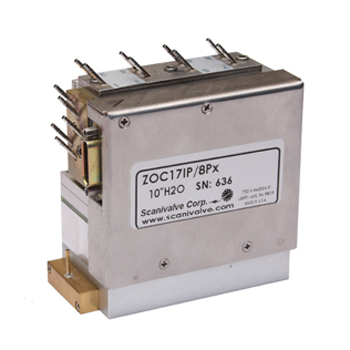

ZOC17	8 o 16 compensati in temperatura	±10 inch H2O; ±1, 2.5, 5, 15, 30, 50, 100, 250, 500, 600, 750 psid (±2.5, 7, 17, 35, 100, 205, 350, 700, 1725, 3500, 4200, 5250kPa)	8 porte: 84,5 x 82,2 x 42,5 16 porte: 170,2 x 82,2 X 42,5
ZOCEIM	16 o 32	da ± 20 mV a ± 10 V con guadagno selezionabile: x 1, 10, 100 e 1000	65 x 117 x 16 c.ca
Vedi anche: MPS4164 - Analog Pressure Scanner con 64 porte di misura MPS4232 - Ethernet Pressure Scanner con 32 porte di misura MPS4264 - Ethernet Pressure Scanner con 64 porte di misura

Sono disponibili diversi sistemi specifici per l’acquisizione ed il controllo delle unità ZOC: DSM4000, ERAD4000 e SmartZOC; questi supportano la scansione ad alta velocità, la linearizzazione e la compensazione termica on-line dei moduli ZOC.

I moduli ZOC possono anche essere facilmente integrati con sistemi di acquisizione preesistenti.
